今さら聞けない！ZVSバックブーストコンバータの基礎と高効率化を実現する仕組み
電子機器の小型化・高性能化に不可欠な電源設計。本記事では、従来のバックブーストコンバータが抱えていた課題を克服する「ZVS（ゼロ電圧スイッチング）バックブーストコンバータ」の基本原理から、そのメリット、そしてVicor社製品がもたらす革新的なソリューションまでを分かりやすく解説します。
従来のバックブーストコンバータが抱える課題とは？
入力電圧が変動しても安定した出力電圧を供給できるバックブーストコンバータは、多くの電子機器で利用されている重要な電源回路です。しかし、従来型の「ハードスイッチング方式」と呼ばれる回路には、設計者が頭を悩ませる3つの大きな課題がありました。
スイッチング損失による効率の低下
従来のコンバータは、スイッチング素子（MOSFETなど）に電圧がかかったまま電流をON/OFFさせるため、その瞬間に大きな電力損失（スイッチング損失）が発生します。この損失は熱となり、システムのエネルギー効率を低下させる最大の要因です。特に、スイッチング周波数を高くして部品を小型化しようとすると、ON/OFFの回数が増えるため損失が急増し、高効率と小型化の両立を困難にしていました。
EMI（電磁妨害）ノイズの発生
電流を急激にON/OFFさせるハードスイッチングは、高周波の電磁ノイズ（EMI）を発生させやすいという問題も抱えています。このノイズは、周辺の電子回路に誤作動を引き起こす可能性があるため、対策として大型のEMIフィルタが必要になります。結果として、部品点数と実装面積が増加し、コストアップの要因となっていました。
部品点数の多さと実装面積の課題
スイッチング損失によって発生する熱を処理するためには、ヒートシンク（放熱板）などの冷却部品が不可欠です。また、前述のEMIフィルタも必要になるため、電源回路全体のソリューションサイズが大きくなってしまうという課題がありました。これは、製品の小型化・軽量化を目指す上で大きな足かせとなります。
課題を解決するZVS（ゼロ電圧スイッチング）技術とは？
これらの従来技術が抱える課題を根本から解決するのが、ZVS（ゼロ電圧スイッチング） 技術です。
ZVSの基本原理：スイッチング損失をどうなくすか
ZVSは、その名の通り「ゼロ電圧」でスイッチングを行う技術です。共振回路を利用してスイッチング素子両端の電圧がゼロになった瞬間を狙ってON/OFF動作を行います。
スイッチング損失は、電力の公式 P = V × I （電力＝電圧×電流）で表されます。ZVSでは、スイッチがONになる瞬間の電圧（V）がほぼゼロであるため、電流（I）が流れても電力損失（P）がほとんど発生しません。これにより、ハードスイッチングで問題となっていた根本原因を取り除くことができるのです。
ZVSがもたらす3つの主要なメリット
ZVS技術は、電源設計に革新的なメリットをもたらします。
- 高効率化の実現
スイッチング損失を劇的に低減できるため、エネルギー変換効率を飛躍的に向上させることが可能です。これにより、発熱が少なくなり、システムの省エネルギー化に大きく貢献します。
- ノイズの低減
電圧・電流の波形が滑らかなサイン波に近くなるため、ハードスイッチングで発生していた高周波ノイズ（EMI）を大幅に抑制できます。これにより、EMIフィルタの簡素化や小型化が可能になります。
- 高周波化による小型化
スイッチング損失が少ないため、コンバータを数MHzといった非常に高い周波数で動作させることが可能です。スイッチング周波数を高くすると、インダクタやコンデンサといった受動部品を小型化できるため、電源回路全体の電力密度が向上し、劇的な小型・軽量化が実現します。
Vicor社製ZVSバックブーストコンバータの特長

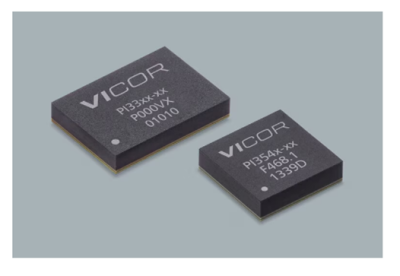

Vicorの製品は、独自のコンバータトポロジーとZVS技術を組み合わせることで、最大98%という極めて高い変換効率を実現しています。これにより発熱を最小限に抑え、従来製品では考えられなかったレベルの電力密度（サイズあたりの電力）を達成。機器の小型・軽量化に大きく貢献します。
広い入出力電圧範囲がもたらす設計の柔軟性
VicorのZVSバックブーストコンバータは、非常に広い入力電圧範囲と出力電圧調整範囲を持っています。これにより、バッテリー電圧が大きく変動するアプリケーションや、複数の異なる電圧バスが存在するシステムでも、単一のコンバータで対応可能となり、設計の共通化や部品点数の削減に繋がります。

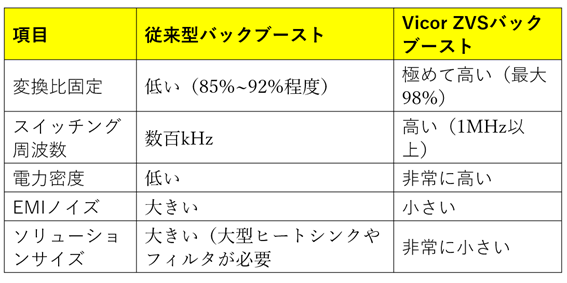

表で見る：従来製品との性能比較
ZVS技術がいかに優れているか、従来方式と比較してみましょう。
まとめ
ZVSバックブーストコンバータが次世代の電源設計をリードする
本記事では、ZVSバックブーストコンバータが、従来の電源回路が抱えていた「効率」「ノイズ」「サイズ」というトレードオフの関係をいかにして打ち破るかを解説しました。
- スイッチング損失という根本的な課題をZVS技術で解決
- 高効率化、低ノイズ化、そして高周波化による小型化を同時に実現
- Vicor社製品は、このZVS技術のメリットを最大限に引き出し、圧倒的な電力密度と設計の柔軟性を提供
FA機器、データセンター、ドローンなど、あらゆる分野で高まる小型・高効率化の要求に応えるため、ZVSバックブーストコンバータは今後ますます重要な技術となるでしょう。次世代の電源設計を検討する上で、Vicor社のソリューションは非常に有力な選択肢となります。
