【技術解説】Vicorの非絶縁型固定比DC-DCコンバータとは？ 48Vシステム構築の鍵を握る革新技術
データセンターやEV、AIなどの次世代システムにおいて、高効率な電力供給は不可欠です。本記事では、Vicorの特許技術である非絶縁型固定比DC-DCコンバータに焦点を当て、その技術的優位性、特に48Vと12V間の双方向電力変換の重要性を深く掘り下げます。従来の技術との違いから、具体的な応用事例まで、専門的な視点から解説します。
非絶縁型固定比DC-DCコンバータの基礎知識

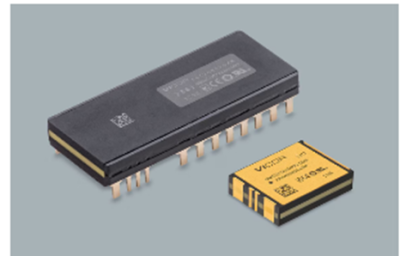

次世代のパワーシステムにおいて、48Vシステムへの移行が加速しています。その中心的な役割を担うのが、Vicorが提供する非絶縁型固定比DC-DCコンバータです。この革新的な技術を理解するためには、まずその基礎を押さえる必要があります。
従来のDC-DCコンバータとの違い
従来のDC-DCコンバータは、入力電圧を可変的に調整（降圧/昇圧）し、安定した出力電圧を供給する「レギュレータ」としての機能が主でした。これに対し、Vicorの非絶縁型固定比コンバータは、入力電圧を特定の固定比率（例：1/4、1/8など）で変換します。このシンプルな変換に特化することで、変換効率を最大化し、高密度で小型のパッケージを実現しています。
動作原理：サイン振幅コンバータ（SAC™）とは？
Vicor独自のコア技術である**サイン振幅コンバータ（SAC™）**は、高周波で動作する共振コンバータの一種です。スイッチング時に発生するスイッチング損失を最小限に抑えるため、電圧と電流がゼロになるタイミングでスイッチングを行う「ゼロ電圧・ゼロ電流スイッチング（ZVS/ZCS）」を実現しています。これにより、一般的なPWM制御コンバータと比較して、98%以上という極めて高い変換効率を達成しています。
特長：高効率、高電力密度、双方向性
非絶縁型固定比DC-DCコンバータの最大の特長は、その高効率、高電力密度、そして双方向性です。
- 高効率: SAC™技術により、熱損失が大幅に低減され、放熱設計が簡素化されます。
- 高電力密度: 小型パッケージで大電力を扱えるため、基板上のスペースを大幅に節約できます。
- 双方向性: 48Vから12Vへの降圧だけでなく、12Vから48Vへの昇圧も可能です。これにより、バッテリーの充放電システムなど、双方向の電力フローが必要なアプリケーションにも柔軟に対応できます。
48V電源システムへの移行が加速する背景
データセンターやAIアクセラレータ、EVなどの分野で、なぜ48Vシステムが主流になりつつあるのでしょうか。その背景には、電力需要の増大と、それに伴う電力伝送の課題があります。
なぜ48Vが求められるのか？
コンピュータやサーバーの性能向上に伴い、CPUやGPUの消費電力は増加の一途をたどっています。従来の12Vシステムで大電力を供給しようとすると、送電に必要な電流値が極めて大きくなります。
- H3: 12Vシステムとの比較：電力損失と電流値
電力（P）は電圧（V）と電流（I）の積（P=V×I）で表されます。送電時の電力損失は、抵抗（R）と電流の二乗に比例します（P_loss = I²×R）。 例えば、同じ1000Wの電力を伝送する場合、
- 12Vシステム: 1000W / 12V = 約83A
- 48Vシステム: 1000W / 48V = 約21A となります。電流が約1/4になるため、電力損失は（1/4）² = 1/16にまで削減されます。これにより、ケーブルや基板配線の発熱を抑え、より細い配線を使用できるため、システムの小型・軽量化にも貢献します。
- H3: 48Vシステム導入の課題と解決策
48Vシステムの導入には、既存の12Vコンポーネントとの互換性の問題が課題となります。Vicorの非絶縁型固定比コンバータは、48Vバスから12VのPoL（Point-of-Load）コンバータへ、効率的に電力を供給することで、この課題を解決する重要なブリッジング役割を果たします。
Vicor非絶縁型固定比コンバータの応用事例
Vicorの技術は、以下のような最先端分野で既に広く採用されています。
データセンター：高効率な電源供給で電力コストを削減
AIサーバーやスーパーコンピュータでは、数十kWもの電力を消費します。Vicorの技術を導入することで、電源部の電力損失を大幅に削減し、データセンター全体の電力効率（PUE）を改善。運用コストの削減に貢献します。
EV・自動運転：小型・軽量化による航続距離向上
EVのバッテリーシステムは数百Vの高電圧ですが、車載電子機器には12Vや48Vの電源が必要です。Vicorのモジュールは、高効率かつ小型であるため、航続距離の向上やスペースの有効活用に役立ちます。
産業機器・ロボティクス：省スペース化と性能向上
ロボットアームやファクトリーオートメーションの分野では、限られたスペースに高機能な電子回路を詰め込む必要があります。Vicorのコンバータは、高い電力密度により、基板の小型化と機器全体の性能向上を両立させます。
