AC-DC電源設計を加速する！Vicor ACフロントエンドモジュールの選び方と活用テクニック
AC-DC電源の設計に携わるエンジニアの皆様へ。Vicor社のACフロントエンドモジュールを最大限に活用するための、具体的な選定ポイントや設計における注意点を解説します。技術的な課題をクリアし、高性能な電源システムを効率的に開発するためのヒントが満載です。
Vicor ACフロントエンドモジュール選定の重要ポイント
AC-DC電源システムの設計において、Vicor社のACフロントエンドモジュールを選定する際には、以下の4つのポイントを慎重に検討することが、プロジェクトの成功を左右します。
入力電圧と入力範囲
電源モジュールは、使用される地域の商用電源の電圧（例えば、日本国内の100V、欧州の230V、北米の120Vなど）に対応する必要があります。Vicorのモジュールには、Autoranging Rectifier Moduleのように、入力電圧の自動検出・切り替え機能を備えた製品があり、ワールドワイド対応の機器開発を簡素化します。特に、入力電圧の変動が大きい環境や、様々な地域で展開する製品では、広い入力範囲を持つモジュールを選ぶことが重要です。
出力電力と効率
必要な出力電力を供給できるモジュールを選定することはもちろん、その効率も重要な要素です。高効率のモジュールは、電力損失を最小限に抑え、発熱を低減します。これにより、冷却システムの簡素化や、機器全体の小型化、信頼性向上に貢献します。
力率と高調波（THD）要件
力率（Power Factor）は、AC電源から効率的に電力を取り込む能力を示す指標です。ほとんどの電源規格（IEC61000-3-2など）では、力率改善（PFC）が求められます。VicorのPFC Front-Endは、高力率を実現し、高調波歪み（THD）を低減します。これにより、系統電源への悪影響を防ぎ、国際的な規制をクリアすることが容易になります。
EMC/EMI対策
EMC（電磁両立性）とEMI（電磁干渉）は、電子機器の信頼性を確保する上で不可欠な要素です。Vicorのモジュールは、フィルター機能などを内蔵しており、電源システムのノイズ対策を簡素化します。Filter Autoranging Rectifierは、このノイズ対策機能と広入力電圧対応を一体化した製品で、外部フィルター部品の削減に貢献します。
各モジュールの特徴と使い分け
Vicor社は、多様なアプリケーションに対応できるよう、複数のACフロントエンドモジュールを提供しています。それぞれの特徴を理解し、適切に使い分けることで、最適な電源システムを構築できます。

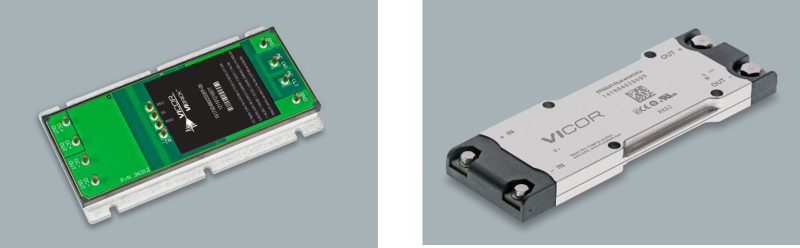

AC Input Front-End Module：総合的な入力段ソリューション
このモジュールは、整流、力率改善、フィルタリング、突入電流制限など、AC入力段に必要な機能を包括的に統合しています。これにより、部品点数を大幅に削減し、設計を簡素化できます。多機能なため、幅広いアプリケーションに適用可能です。
PFC Front-End Module：力率改善が必要なアプリケーション向け
厳格な力率規制があるアプリケーション（例：サーバー、通信機器）では、このモジュールが特に有効です。アクティブPFC（力率改善回路）を内蔵しており、高力率と低THDを実現します。高電力密度設計により、小型化にも貢献します。
Filter Autoranging Rectifier：ノイズ対策と広入力電圧に対応
産業機器や医療機器など、ノイズ耐性が求められる環境で力を発揮します。内蔵されたフィルタ機能により、外部部品を減らし、EMC/EMI対策を効率化します。また、自動レンジ切り替え機能により、グローバルな展開にも対応します。
設計のヒント：Vicorモジュールとの組み合わせ例
VicorのACフロントエンドモジュールは、同社のDC-DCコンバータと組み合わせることで、さらなる小型化と高効率化を実現します。
PFCモジュールとDC-DCコンバータの組み合わせ
標準的な電源システムでは、PFC段とDC-DCコンバータ段を別々に設計しますが、VicorのPFC Front-EndとBus Converter Module (BCM)を組み合わせることで、高効率でコンパクトな電源システムを構築できます。BCMは、高効率な絶縁・降圧機能を提供し、後段のPOL（Point of Load）コンバータへの安定した電源供給を可能にします。
フロントエンドモジュールとPFM（Factorized Power Module）の組み合わせ
Factorized Power Architecture (FPA)は、Vicor独自の電源アーキテクチャです。 このアーキテクチャでは、ACフロントエンドモジュールと、バスコンバータ（BCM）、そして最終的な電圧変換を行うPFMモジュールを組み合わせることで、システム全体の小型化、高効率化、そして優れた熱管理を実現します。
三相入力への対応（Three-Phase Module）
高出力の産業機器やデータセンター向けには、AC Input Three-Phase Moduleが適しています。三相入力に対応しており、三相電源システムを簡単に構築できます。これにより、大電力アプリケーションの設計が大幅に簡素化されます。
設計ツールとサポート
Vicorは、エンジニアの設計プロセスを支援するための豊富なツールと資料を提供しています。
Vicor社のオンラインツール「PowerBench」
PowerBenchは、Vicorのモジュールを使った電源システムのシミュレーションと選定を支援するオンラインツールです。入力条件や出力要件を入力するだけで、最適なモジュールの組み合わせや効率、熱特性などを簡単に確認できます。これにより、設計の初期段階で最適なソリューションを見つけることができ、開発期間の短縮に繋がります。
技術資料とアプリケーションノート
各製品のデータシートや、特定のアプリケーションに特化したアプリケーションノートは、設計上の課題を解決するための貴重な情報源です。EMI対策や熱管理のヒントなど、実践的な情報が豊富に提供されています。
