【Vicor FARM™徹底解説】AC-DC設計を革新するオートレンジング整流モジュールの技術的優位性

高密度、高効率なAC-DC電源設計において、EMIフィルタリング、突入電流制限、自動レンジ整流といったフロントエンド機能は不可欠です。本記事では、Vicor社の画期的なAC-DC入力モジュール「FARM™（Filter Autoranging Rectifier Module）」に焦点を当て、その技術的な仕組み、主要な機能、そして従来のディスクリート設計と比較した際の優位性を、回路設計エンジニア向けに深く掘り下げて解説します。これにより、なぜFARM™が次世代の電源設計において重要なキーデバイスとなるのかを明らかにします。

お問い合わせはこちら

AC-DCフロントエンド設計の課題とFARM™がもたらす解決策

なぜPFCが必要なのか？

AC-DC電源を設計する際、システムの安定稼働を確保し、国際的な安全規格に準拠するためには、入力段の「フロントエンド」処理が非常に重要になります。しかし、この部分は多くの課題を抱えています。

従来のAC-DCフロントエンド設計における複雑性

従来のディスクリート部品を用いた設計では、以下のような課題に直面します。

• 多岐にわたる部品の選定と配置: ブリッジ整流器、突入電流制限用のNTCサーミスタやリレー、EMIノイズ抑制用のコンデンサやコモンモードチョークコイルなど、多数の部品を個別に選定し、回路を組む必要があります。
• レイアウトの最適化: EMIフィルタは、ノイズ低減効果を最大限に引き出すために、シールドやグラウンド設計を含めた複雑な基板レイアウトの最適化が求められます。これは、設計者の経験とノウハウに大きく依存し、トライ＆エラーの繰り返しが必要です。
• 世界各国の入力電圧への対応: 北米の115Vacや欧州の230Vacなど、世界各国の異なる入力電圧に対応するためには、電圧に応じてトランスのタップを切り替えたり、入力段を切り替える複雑な回路を組む必要があり、部品点数と回路の複雑さが増大します。

これらの課題は、設計期間の長期化、部品コストの増加、そして最終的な製品の信頼性低下に繋がる可能性があります。

FARM™の主要機能と技術詳細

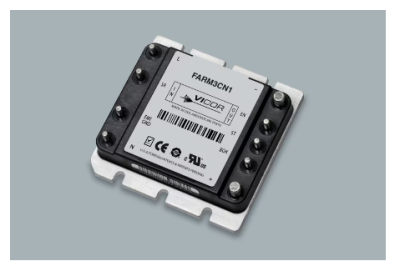

Vicor FARM™は、上記の課題を一つの小型モジュールに集約することで解決します。その中核となる技術を詳しく見ていきましょう。

統合されたEMIフィルタリング（CISPR22準拠）

FARM™は、IEC/EN/UL60950やCISPR22などの主要な電磁波規格に適合するEMIフィルタ機能を内蔵しています。これにより、ユーザーは外部に大規模なフィルタ回路を設ける必要がなくなり、基板スペースを大幅に節約できます。モジュール内で最適化されたフィルタ設計は、安定したノイズ抑制効果を提供し、設計者は複雑なEMI対策から解放されます。

効率的なオートレンジ整流機能の仕組み

FARM™の最も画期的な機能の一つが、オートレンジ整流です。これは、入力電圧（85～264Vac）を自動で検知し、最適な整流方式に切り替える機能です。 具体的には、入力電圧が低い場合は倍電圧整流を行い、高い場合はブリッジ整流に自動で切り替えます。この機能により、単一のモジュールで世界各国の電圧に対応できるため、複数モデルの設計が不要となり、部品の共通化と設計の効率化が図れます。

突入電流制限と過渡保護

電源投入時に発生する突入電流は、回路に大きなストレスをかけ、部品の劣化や故障の原因となります。FARM™は、この突入電流を効果的に抑制する回路を内蔵しています。さらに、過電圧、過熱、および低入力電圧に対する保護機能も統合されており、システムの堅牢性を高めます。これにより、外部に高価な突入電流制限部品や保護回路を追加する必要がなくなります。

ディスクリート設計とFARM™の比較

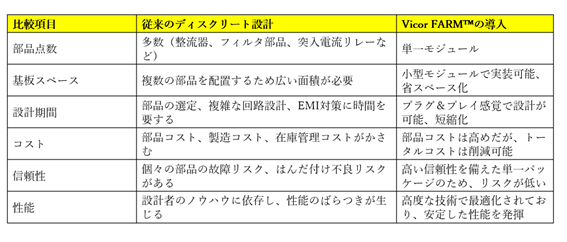

FARM™を導入することで、従来のディスクリート設計と比較してどのような優位性があるのでしょうか。以下の表で分かりやすく比較します。

FARM™は、単に部品を統合しただけでなく、高性能なEMIフィルタとオートレンジ整流機能を、最適化された高密度パッケージに集約することで、ディスクリート設計では達成が困難な高効率、高信頼性、小型化を同時に実現します。

まとめ

Vicor社のFARM™は、AC-DCフロントエンド設計における複雑性とリスクを劇的に低減する革新的なソリューションです。これにより、設計者は煩雑なアナログ回路設計から解放され、電源システムのコアとなるDC/DC変換段など、より付加価値の高い回路の開発に集中できます。

FARM™を導入することで、設計期間の短縮、部品点数の削減、基板サイズの小型化、そして製品の信頼性向上といった多大なメリットを享受できます。これは単なる部品の置き換えではなく、電源開発のプロセスそのものを根本から変革するものです。

今後の電源設計においては、高効率化と高密度化がますます重要になります。Vicor FARM™は、これらの要求に応えるための強力なツールであり、次世代のAC-DC電源設計におけるキーデバイスとなるでしょう。
