AC-DC電源設計の救世主？Vicor AC高調波減衰モジュールが拓く小型・高効率化への道
AC-DC電源の小型化と高効率化は、多くの電子機器設計者にとって長年の課題です。特に、高調波電流規制への対応は、電源システムのサイズと複雑さを増す一因でした。本記事では、Vicorの革新的なAC高調波減衰モジュールが、この課題をいかに解決し、電源設計に新たな可能性をもたらすかを、技術的な視点から徹底解説します。従来のディスクリート構成のPFC（力率改善）回路と比較しながら、設計上の具体的なメリットと応用例をご紹介します。
なぜ高調波対策が必要なのか？基礎知識と従来の課題
なぜPFCが必要なのか？
電子機器の心臓部であるAC-DC電源は、交流（AC）から直流（DC）へと電力を変換する役割を担っています。しかし、一般的な整流回路は、入力電流を脈流として取り込むため、波形が歪んでしまいます。この歪んだ電流波形には、基本波の周波数（日本では50Hzまたは60Hz）の整数倍の周波数成分が含まれており、これらを「高調波」と呼びます。
高調波電流は電力系統に様々な悪影響を及ぼします。例えば、電力設備の過熱や機器の誤動作を引き起こしたり、送電ロスを増大させたりする原因となります。このため、国際的に高調波電流の発生を抑制する規制が設けられています。
高調波電流とは？
交流電源から電力を取り込む際、コンデンサ入力型整流回路では、電圧波形のピーク付近でのみ電流が流れます。これにより電流波形が尖った形になり、基本波の正弦波とはかけ離れた波形となります。この歪みを数学的に解析すると、基本波周波数の整数倍の周波数成分（高調波）が重なっていることがわかります。この高調波成分を低減し、電流波形を正弦波に近づけることが、高調波対策の目的です。
国際的な高調波規制（IEC 61000-3-2）
高調波による電力系統への影響を抑えるため、IEC 61000-3-2という国際規格が定められています。この規格は、各機器から発生する高調波電流の許容値を厳しく規定しており、多くの電子機器がこの規格に準拠する必要があります。特に、PCやモニター、照明機器などの情報技術機器（ITE）や家庭用電化製品は、この規制への対応が必須となります。これに対応するためには、PFC（Power Factor Correction）回路と呼ばれる特別な回路を電源に組み込む必要があり、設計上の大きな課題となっていました。
Vicor AC高調波減衰モジュールの技術的ブレークスルー

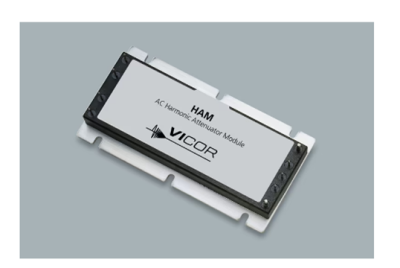

VicorのAC高調波減衰モジュールは、この複雑な高調波対策を画期的に簡素化するソリューションです。従来のPFC回路が多数のディスクリート部品（コンデンサ、インダクタ、スイッチング素子、制御ICなど）で構成されていたのに対し、このモジュールは必要な機能をすべて小さなパッケージに集約しています。
モジュール化による設計簡素化
このモジュールを導入することで、設計者は複雑なPFC回路をゼロから設計・検証する手間から解放されます。部品点数が大幅に削減され、基板の実装面積も最小限に抑えられます。これは、製品の小型化・高密度化を追求する現在のトレンドに完璧にマッチします。さらに、専門的なPFC設計の知識がなくても、高調波規制に準拠したAC-DC電源システムを容易に構築できます。
独自技術による高調波対策 VicorのAC高調波減衰モジュール
独自の技術を駆使して、高い力率（Power Factor）と低い全高調波歪み（THD）を実現します。幅広い入力電圧（例: 85V〜264V）に対応しながら、高い効率を維持するため、世界中の様々な地域で利用される製品に最適です。これにより、製品のグローバル展開も容易になります。
従来のPFC回路との比較：メリットとデメリット
ここでは、一般的なディスクリートPFC回路とVicorモジュールの違いを比較し、それぞれのメリットとデメリットを明確にします。
ディスクリート部品によるPFC回路
ディスクリート部品でPFC回路を構成する最大のメリットは、設計の柔軟性です。特定の要件に合わせて回路をカスタマイズできるため、理論上は最適な性能を追求できます。しかし、その一方で、以下のようなデメリットが伴います。
- 複雑な設計工数：回路設計、部品選定、基板レイアウト、熱設計、EMC対策など、多くの専門知識と工数が必要。
- 部品点数の増大：多数の部品を必要とし、サプライチェーン管理が複雑化。
- 実装面積の肥大化：特にインダクタやコンデンサが大きな面積を占有。
- 開発リスク：設計ミスや部品の特性ばらつきによる性能低下のリスク。
Vicorモジュールを使用するメリット

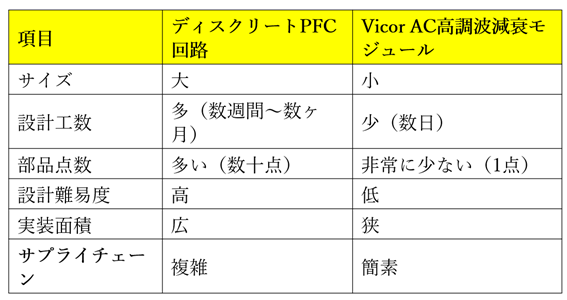

Vicorモジュールは、上記のディスクリート構成のデメリットを克服するソリューションです。
このように、Vicorモジュールは、設計工数と開発期間を大幅に削減し、製品のTime-to-Market（市場投入までの時間）を短縮します。また、部品点数の削減は、在庫管理の簡素化やサプライチェーンリスクの低減にも繋がります。
まとめ
次世代AC-DC電源設計の鍵
VicorのAC高調波減衰モジュールは、単なる部品ではなく、AC-DC電源設計のプロセスそのものを変革する可能性を秘めた革新的なソリューションです。高調波対策という設計上の大きなハードルを、モジュール化というアプローチで解決することで、エンジニアはコア技術の開発に集中できるようになります。
このモジュールは、特に産業用、医療用、航空宇宙分野など、小型化と高信頼性が同時に求められるアプリケーションにおいて、絶大な効果を発揮します。VicorのAC高調波減衰モジュールは、小型化、高効率化、そして設計工数削減を同時に実現し、今後の電源設計のスタンダードとなるでしょう。
