VicorのARM™モジュール徹底解説：高密度AC-DC電源設計の課題を解決する革新技術
AC-DC電源設計における「広範な入力電圧への対応」「突入電流抑制」「高密度実装」といった課題を、VicorのARM™(Autoranging Rectifier Module)がどのように解決するかを、技術的な観点から詳細に解説します。本記事では、ARM™の独自のアーキテクチャや、従来の設計手法との比較を通じて、その技術的な優位性と、設計工数削減・小型化に貢献する具体的なメリットを明らかにします。
なぜARM™が必要なのか？従来のAC-DC電源設計の課題
電源設計を行う技術者にとって、AC-DC変換回路は常に頭を悩ませる要素です。特に、世界中のどこでも使える「ユニバーサル入力」の実現と、電源投入時の大電流「突入電流」の抑制は、設計の初期段階でクリアすべき大きなハードルとなります。
広範な入力電圧（ユニバーサル入力）への対応の難しさ
世界各国の商用電源電圧は、北米の120V系から欧州の230V系、日本の100V系まで多岐にわたります。グローバル市場で製品を展開するには、これらの異なる電圧に柔軟に対応できる電源回路が不可欠です。従来、このユニバーサル入力を実現するためには、以下のような課題がありました。
- 複雑なトランスの設計: 複数の入力電圧に対応するために、トランスに複数のタップを設ける必要があり、サイズが大きくなりがちでした。
- ジャンパー設定やスイッチの追加: ユーザーが手動で電圧設定を切り替える方式は、使い勝手が悪く、誤設定による故障のリスクもありました。
- 回路構成の複雑化: 広範な電圧変動に対応するために、複雑な制御回路や電圧ダブラー回路を組み込む必要があり、設計工数と部品点数が増加していました。
突入電流（Inrush Current）抑制の重要性
AC-DC電源を投入した瞬間、入力側のコンデンサに充電電流が流れ込み、定常状態の数倍から数十倍にもなる大電流が発生します。これが突入電流です。この大電流は、ヒューズを溶断させたり、整流ダイオードやスイッチング素子に過度なストレスを与えたりする原因となります。
従来の突入電流抑制には、以下のような方法が用いられてきましたが、それぞれ課題を抱えていました。
- NTCサーミスタ: 負の温度係数を持つ抵抗で、突入電流を制限します。しかし、連続通電時には発熱し、回路全体の温度上昇を招くため、放熱対策が必要でした。また、電源の再投入時にはサーミスタが冷えるまで十分な突入電流抑制効果が得られないという問題もありました。
- 突入電流抑制用リレー: 突入電流抑制用の抵抗をリレーでバイパスする方式は、部品点数が増え、信頼性の低下や実装面積の増加を招きます。また、リレー自体の駆動回路も必要となります。
ARM™モジュールの技術的メカニズム
VicorのARM™は、これらの課題を一気に解決するために開発された革新的なモジュールです。その核心には、Vicor独自のモジュール化技術と、インテリジェントな制御機能が組み込まれています。
自動電圧切り替え（オートレンジング）機能
ARM™モジュールの最大の特徴は、入力されたAC電圧を自動的に検知し、最適な整流方式に切り替えるオートレンジング機能です。
- 低電圧（90-140Vrms）の場合: 入力電圧が低い場合は、電圧ダブラー（倍電圧整流）回路を有効にし、DCバス電圧を約2倍に昇圧します。これにより、後段のDC-DCコンバータの効率を最大化します。
- 高電圧（180-264Vrms）の場合: 入力電圧が高い場合は、電圧ダブラーを無効にし、通常のブリッジ整流回路として動作させます。
この自動切り替えにより、設計者は複雑な入力回路を設計する必要がなくなり、単一のモジュールで世界各国の電圧に対応できるユニバーサル入力電源を簡単に実現できます。
高密度化を実現するVicorのパッケージング技術

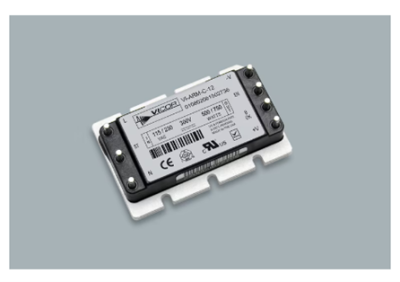

Vicorは、パワーエレクトロニクス分野で培ってきた高度なパッケージング技術をARM™にも適用しています。2.28 x 1.45 x 0.5インチ（約57.9 x 36.8 x 12.7 mm）という超小型・薄型のパッケージに、ブリッジ整流回路、電圧ダブラー、突入電流抑制回路、そして制御回路をすべて集積しています。
この高密度化により、電源システムの物理的なサイズを大幅に縮小し、限られたスペースに高出力を実装することが可能となります。
突入電流抑制機能の内蔵
ARM™は、ソフトウェア制御による効率的な突入電流制限機能を内蔵しています。これにより、外付けのNTCサーミスタやリレーが不要となり、以下のメリットが得られます。
- 部品点数の削減: 突入電流抑制回路の部品を削減することで、BOM（部品表）を簡素化し、コストダウンと信頼性向上に貢献します。
- 発熱の抑制: 抵抗素子による発熱を抑えることで、放熱設計が容易になり、システム全体の熱管理を改善します。
- 信頼性の向上: リレーなどの機械的部品を使用しないため、故障リスクが低減します
まとめ
ARM™がもたらす設計の未来
VicorのARM™モジュールは、単なる整流器ではありません。それは、電源設計の複雑さを根本から解決し、設計者が本来注力すべきコア技術の開発に集中できる環境を提供します。
設計工数の削減と市場投入までの時間短縮
複雑なアナログ回路の設計・評価が不要になることで、開発期間を大幅に短縮できます。これにより、製品の市場投入を早め、競合優位性を確立することが可能となります。
高密度・高信頼性電源システムの実現
小型化、部品点数の削減、そして内蔵された突入電流抑制機能により、電源システムの信頼性が飛躍的に向上します。これは、製品全体の品質を高め、顧客満足度を向上させる上で非常に重要な要素です。
ARM™は、電源設計の未来を担う、まさしく革新的な技術です。高密度・高信頼性電源を必要とするすべての技術者にとって、その導入は設計のブレークスルーとなるでしょう。
