セイコーエプソン|スケーラIC (S2D13V52) のご紹介

セイコーエプソンの「スケーラ IC(Scaler IC)」は、映像信号・画像データの 解像度変換(アップスケール/ダウンスケール) を行うための専用ICです。車載用途だけでなくOA機器、産業機器においてもニーズのある製品となっています。以下に、エプソンのスケーラICについての概要と特徴を紹介します。
商品基礎情報
主な役割と用途
解像度変換

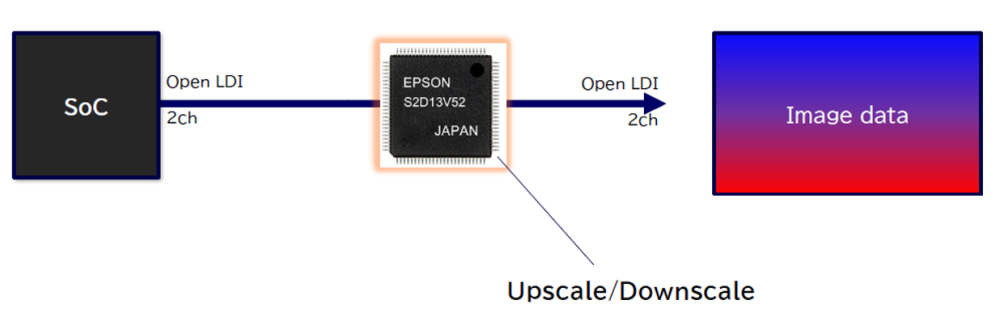

ホスト(SoC など)が出力する映像の解像度が、表示パネルの解像度と異なる場合、アップスケール/ダウンスケールして最適な解像度に変換します。
アスペクト比維持 + 切り取り
映像の縦横比を保ちながら表示領域に収める制御(Input Crop)を行い、余白は特定色で埋める(Area Blanking)機能などもあります。
画像補正
ガンマ補正や色補正など、表示品質を向上させるための信号処理を行ないます。
信号整合性/安全性
映像信号の整合性チェック、エラー検知、入力クロックチェックなど、安全機能を備えることが多い車載用途にも多く使用されます。
パネル汎用性向上

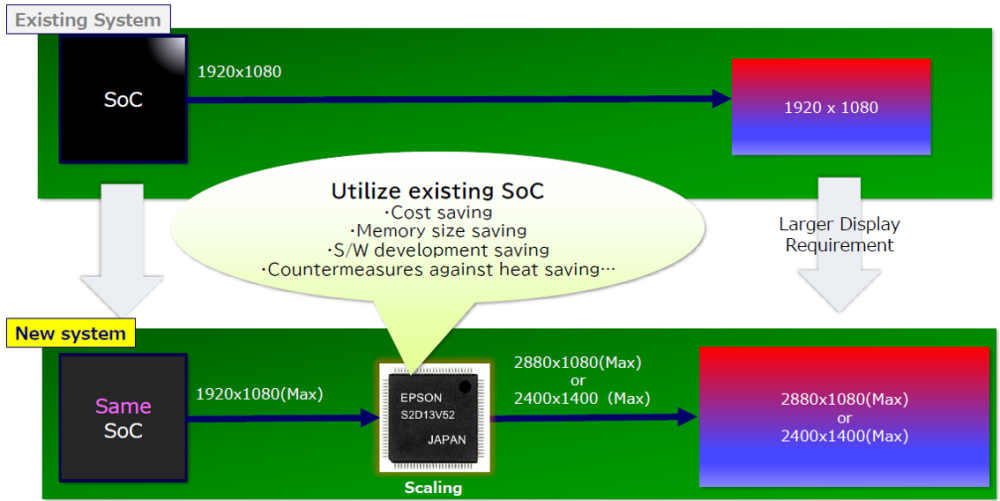

入力側の解像度や映像系を変えずに、様々な解像度のパネルを使えるようにする中継的な役割を果たします。
製品仕様
外部フレームバッファを必要とせずに解像度を変換できる点が大きな特徴です。
入力インターフェース | OpenLDI-Rx(1チャンネルまたは2チャンネル) |
出力インターフェース | OpenLDI-Tx(1/2 チャンネル) |
入力解像度上限 | 最大 1920 × 1080 @ 60fps |
出力解像度上限 | 最大 2880 × 1080 または 2400 × 1400 @ 60fps |
電源 | I/O 側 3.3V, 内部コア 1.8V |
その他機能 |
ガンマ補正、Input Crop(切り取り)、Area Blanking(余白表示)、自己テストパターン生成、エラー検知機能 など |
動作温度・品質規格 | −40 ~ +105 ℃、AEC‑Q100 準拠(車載品質) |
