molex | マルチポート(多芯) RFコネクタ・ケーブル製品
高品質な伝送を行うために同軸コネクタ・ケーブルを用いて接続する際に複数の伝送経路を取りたい場合、一般的な同軸製品では複数個の使用が必要で、スペースや作業性の面で障害となるケースがあります。
本ページでは、このようなお困りごとを解決できる、マルチポート(多芯)のRFコネクタ・ケーブルの製品をご紹介いたします。小型モバイル機器からオートモーティブや医療機器などさまざまなアプリケーションにご活用いただけます。
※ここでは、「RF」は無線周波数だけではなく高周波数帯の意味として記載しております。
商品基礎情報
molexx 製品ラインアップ概要
molexでは、10万品種以上の製品ラインアップを保有しております。
今回ご紹介するRF関連製品について、コネクタだけではなくケーブルアッセンブリも自社工場で行っており、小型モバイル機器、通信インフラ装置、半導体製造装置、自動車内部の伝送など、さまざまな場面で採用されております。

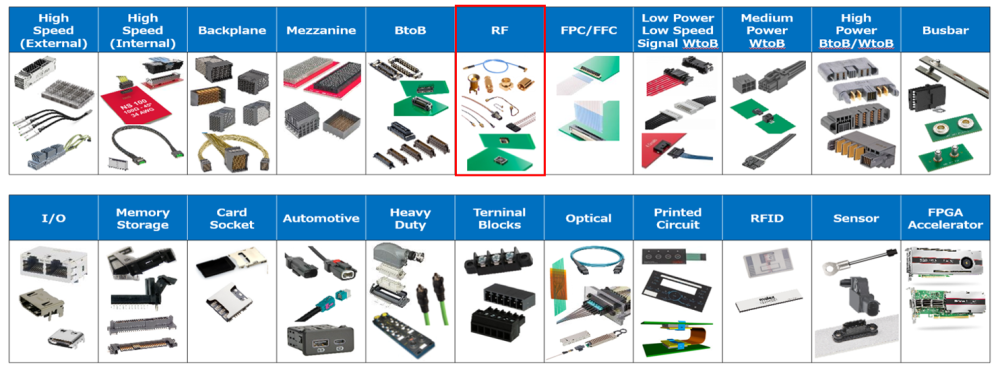

製品ラインアップ概要
注：FPGA Accelerator関連製品については、日本Molexホームページよりお問い合わせをお願いいたします。

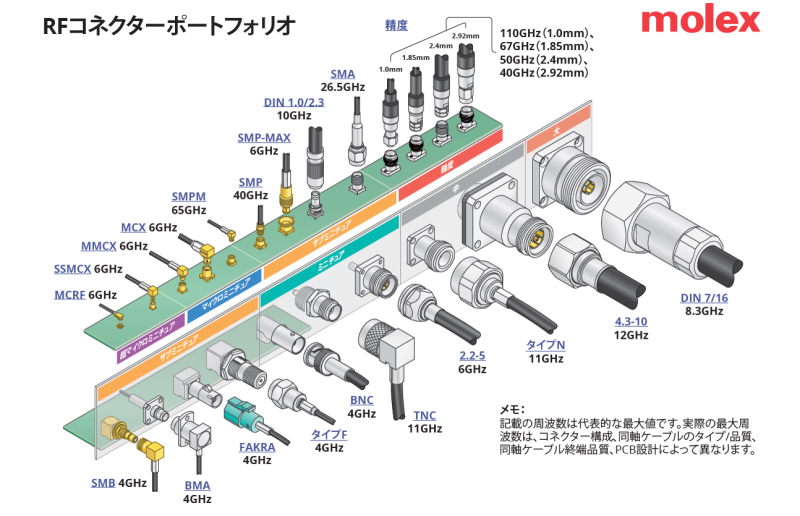

molex RFコネクタポートフォリオ
molexでは、ほとんどの規格の製品をカバーしておりますので、同軸コネクタ・ケーブルをお探しの際は、弊社丸文までお問合せください。
RFコネクタポートフォリオ
マルチポート(多芯) RFコネクタ・ケーブル製品
molexでは、RF信号を流す芯数(port数)や特性の異なる製品を複数取り揃えしております。

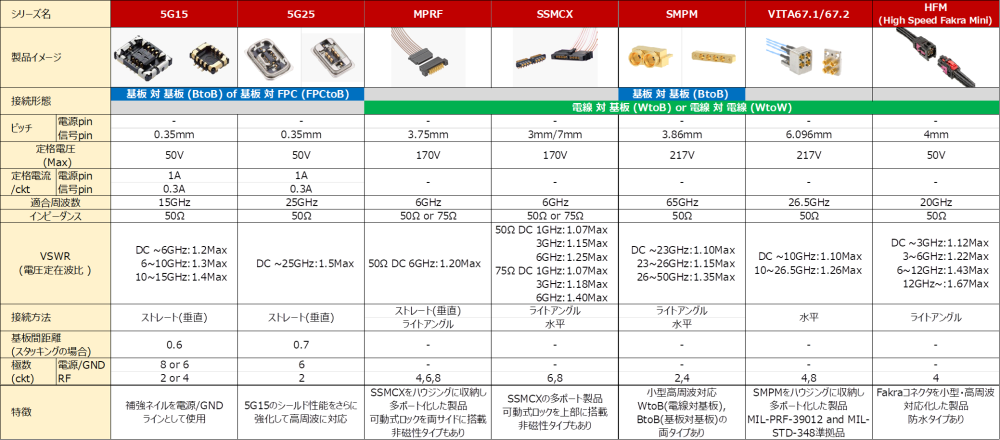

マルチポート(多芯) RFコネクタ・ケーブル製品

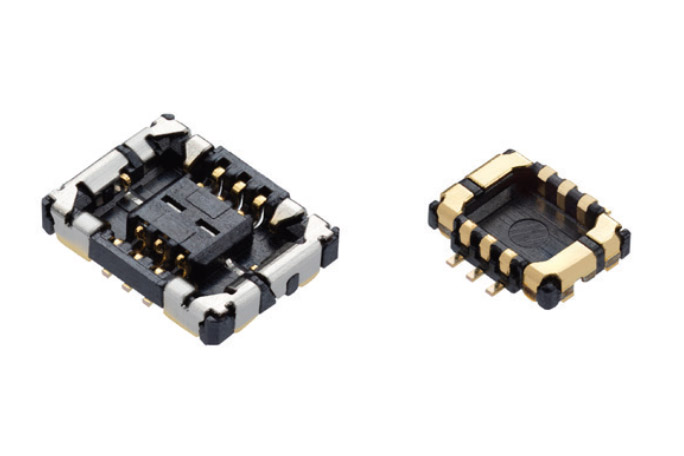

●5G15 / 5G25
両シリーズは、小型民生機器で広く使用されている多芯の小型BtoB(基板対基板)コネクタの外形がベースの製品です。そのため一般的な同軸構造をとっていませんが、綿密なシールド設計や伝送評価により、小型・高周波と複数のRF信号経路を1コネクタに盛り込むことに成功しました。

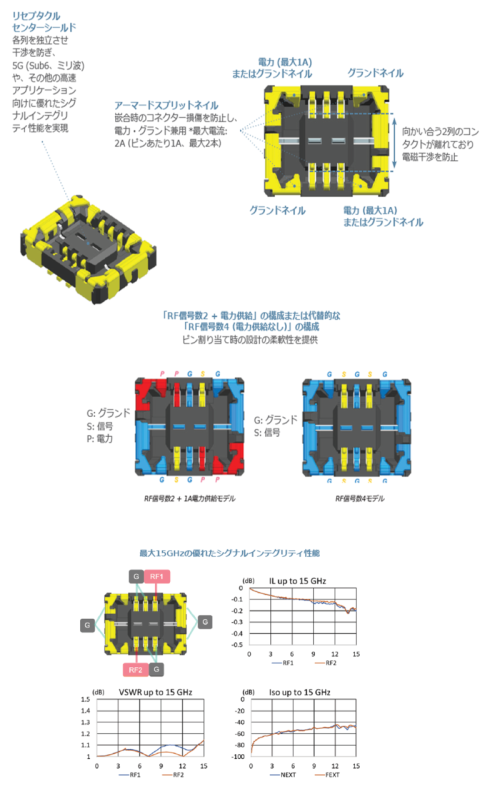

5G15 製品特徴（Molex社 製品データシート抜粋）
●5G15 / 5G25
両シリーズは、小型民生機器で広く使用されている多芯の小型BtoB(基板対基板)コネクタの外形がベースの製品です。そのため一般的な同軸構造をとっていませんが、綿密なシールド設計や伝送評価により、小型・高周波と複数のRF信号経路を1コネクタに盛り込むことに成功した製品です。

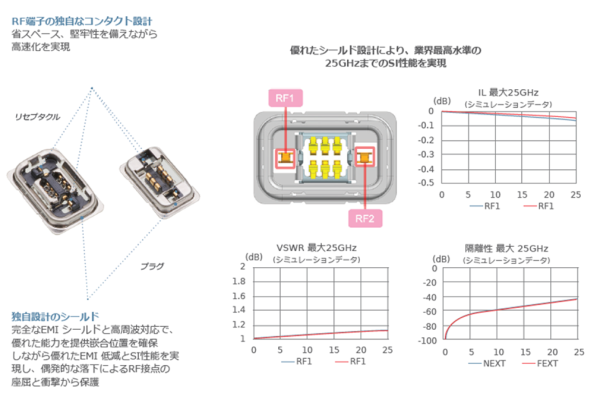

5G25 製品特徴（Molex社 製品データシート抜粋）
●MPRF
MPRF製品イメージ
molexオリジナルの多芯RFコネクタ・ケーブルです。成型ハウジングにロック機構を設けた製品で高い嵌合信頼性を有しています。50Ωと75Ωの2種類のインピーダンスに対応しています。
●Ganged SSMCX
Ganged SSMCX製品イメージ
SSMCXにロック機構を設けた成型ハウジングを設けた多芯RFコネクタ・ケーブルです。MPRF同様に成型ハウジングにロック機構を設けた製品で高い嵌合信頼性を有しています。本製品のロックはハウジング中央上部に設けられています。
●SMPM
最大65GHzに対応した小型RFコネクタです。WtoB(電線対基板)接続の他、Bullet（バレット）と呼ばれるアダプタを用いることでBtoB(基板対基板)接続にも対応した製品です。

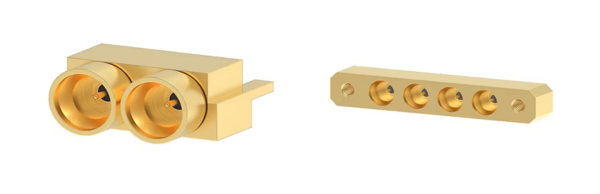

SMPM製品イメージ
●VITA67
SMPM製品イメージ
SMPMをベースに、メタルハウジングを設けたWtoW(電線対電線)接続の多芯RFコネクタ・ケーブルです。基板を介さずにユニット間で高周波信号の受け渡しを行うのに適した製品です。
●HFM (High Speed Fakra Mini)
SMPM製品イメージ
車載向けRFコネクタの規格製品であるFakraシリーズを、次世代向けに高密度・高周波対応化された製品です。防水・非防水や、複数の嵌合キーオプションを備えております。
※嵌合キー：同一芯数の製品を複数個ご使用になる場合、誤った接続先とつながることの無いように、同一キーの製品同士でないと物理的に嵌合できないようにした機能です。
