鉄道向け電源の常識を変える！VicorのBCM、PRMモジュールの革新性
鉄道信号システムに最適な電源モジュールをお探しですか？本記事では、Vicorの絶縁型DC-DCコンバータBCMと降圧・昇圧コンバータPRMの技術的な特徴に焦点を当て、それらが鉄道アプリケーションでどのように性能を発揮し、システムの信頼性と効率を飛躍的に向上させるかをご紹介します。過酷な環境下での安定稼働を実現する、Vicorの革新的な技術の全貌に迫ります。
鉄道信号システムにおける電源モジュールの役割
鉄道信号システムは、列車運行の安全を確保するための心臓部であり、その基盤となるのが安定した電力供給です。システムは、屋外の線路脇に設置されることが多く、極端な温度変化、振動、埃、湿気といった過酷な環境に常にさらされています。
電力変換と絶縁の重要性
信号システムには、複数の異なる電圧で動作する機器が組み込まれています。外部から供給される高圧の電力（例：DC48V、DC110V）を、各機器が要求する適切な電圧（例：5V、12V）に効率良く変換する必要があります。また、雷やサージなどの突発的な異常電圧から下流の回路を保護するため、入力側と出力側の電気的絶縁が極めて重要です。絶縁は、システムの信頼性を高めるだけでなく、作業員の安全確保にも貢献します。
ノイズ対策とEMIへの対応
信号システムは、高感度のセンサーや通信機器を含むため、電源から発生するスイッチングノイズや電磁妨害（EMI）を最小限に抑える必要があります。ノイズがシステムの誤動作を引き起こすと、最悪の場合、運行停止や事故につながる可能性があるため、厳格なEMC（電磁両立性）規制への適合が求められます。
VicorのBCM（Bus Converter Module）の技術的強み
VicorのBCM（Bus Converter Module）は、絶縁型の固定比率DC-DCコンバータであり、その独自の技術によって鉄道アプリケーションに最適なソリューションを提供します。
高効率・高電力密度の実現
BCMは、Vicor独自の正弦波振幅コンバータ（SAC™）トポロジーを採用しており、高いスイッチング周波数でありながら、97%以上の極めて高い変換効率を実現します。これにより、熱損失が大幅に低減され、放熱設計が簡素化されます。その結果、製品の小型化・高密度化が進み、省スペースなシステム構築が可能になります。
共振型トポロジーによるスイッチングノイズの低減
SAC™は、ソフトスイッチング技術の一種であり、スイッチング時に発生する電圧・電流の急峻な変化を抑えることができます。これにより、一般的なDC-DCコンバータに比べて、スイッチングノイズやEMIの発生を大幅に低減します。これにより、ノイズに敏感な信号システムにおいても、安定した電源供給が可能となります。
VicorのPRM（Pre-Regulator Module）の応用
PRM（Pre-Regulator Module）は、安定化を目的とした昇降圧コンバータであり、BCMと組み合わせることで、システム全体の性能をさらに向上させることができます。
広範囲入力電圧への対応
鉄道システムでは、バッテリー電圧の変動や、外部電源の不安定性により、入力電圧が広範囲にわたって変動することがあります。PRMは、これらの広範囲な入力電圧を一定の出力電圧に安定化させる役割を担います。これにより、後段のBCMや負荷回路は、常に安定した電圧で動作することができ、システムの信頼性が向上します。
効率的な降圧・昇圧制御
PRMは、Vicor独自のZero-Voltage Switching（ZVS）技術とZero-Current Switching（ZCS）技術を活用しており、高効率な降圧・昇圧制御を実現します。これにより、入力電圧が変動しても、安定した効率を維持し、システム全体の電力消費を最小限に抑えることができます。
BCMとPRMを組み合わせた最適な電源構成
Vicorが提唱する「分散型電力アーキテクチャ（DPA）」は、BCMとPRMを組み合わせることで、従来の電源設計の課題を解決する革新的なソリューションです。

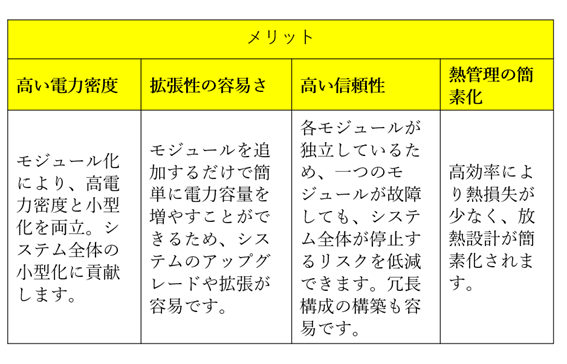

DPAのメリット
実装例と回路図の解説
- 鉄道信号システムの一般的な電源構成図
- VicorのBCMとPRMを用いたDPA構成図
上記の図を参考に、入力から出力までの電力の流れを説明します。まず、入力電圧はPRMによって安定化され、その後、BCMによって高効率に絶縁・変換されます。最終的に、POL（Point-of-Load）コンバータを通じて、各負荷（CPU、センサーなど）に最適な電圧が供給されます。この構成により、各段階で最適な電力変換が行われ、システム全体の性能が最大化されます。
