丸文コラム-コネクター｜ 3D CADデータの有効性

コネクター選定において、電気的特性仕様と合わせて重要なのはサイズです。コネクターメーカーでは図面と呼ばれる2D(2次元)の資料が準備されており、中には3D(3次元)のCADデータが準備されているメーカーもあります。今回は3D CADデータの有効性についてご説明します。

商品基礎情報

データシートや図面を使用することで、配置配線、基板レイアウトなど電気設計は実現できますが、3D CADデータを使用することのメリットは特にメカや機構設計に発揮されると言われています。

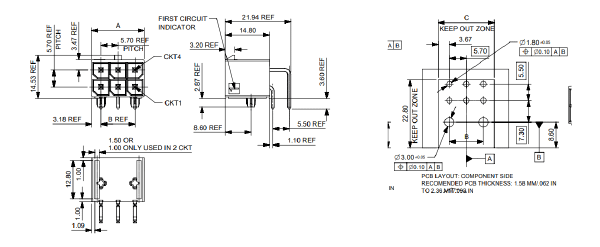

図面（例）

我々がよく耳にする一例です。

その他にも、生産中止品の置き換え検討用途で使用したり、委託調達/設計会社と共通データでの管理に使用されたりします。

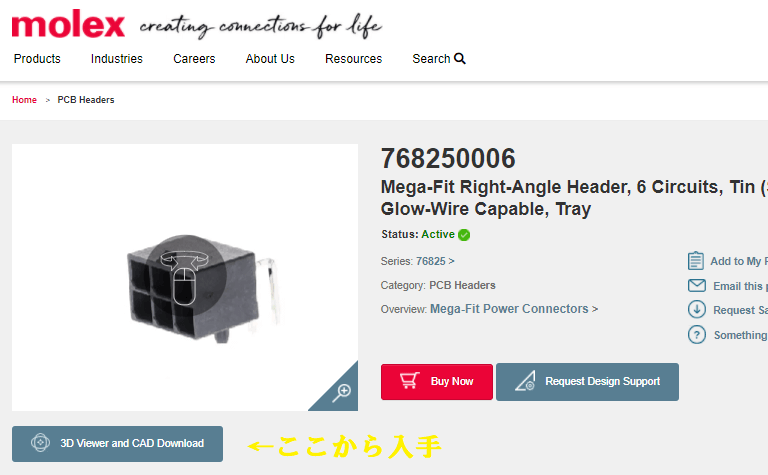

以前は、コネクターメーカーがお客様からの要求に個別対応をしていましたが、最近は、コネクターメーカーのHP上で気軽に入手できるようになりました。例えば当社が取り扱ってますモレックスでは製品ページから3D CADデータをダウンロード可能ですし、HP上で3Dデータ画像を動かすことも可能です。

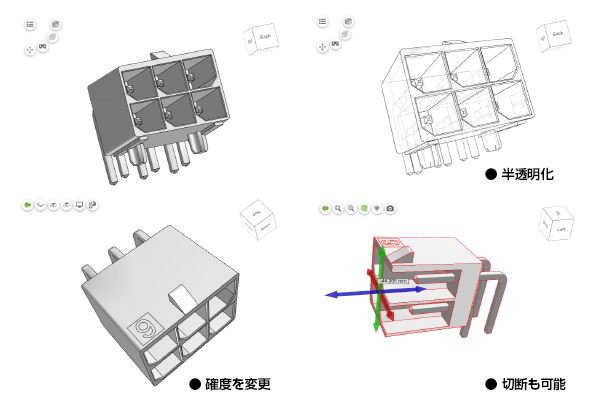

モレックスHP上での3Dデータ画像動作一例

「Creating Connections for Life」」はモレックス社のブランドメッセージです。
