商品基礎情報

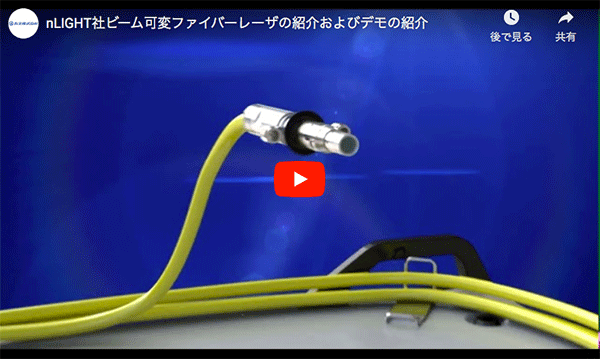

ビーム可変式ファイバーレーザCFXシリーズの紹介動画
nLIGHT社が持つオールファイバのビーム可変技術をもったファイバーレーザの紹介や加工デモの様子をご覧いただけます。
主な特長
- 最大レーザ出力でトップハットビームからリングビーム形状の任意のビームに高速切替(<30msec)
- プロセス中にオン・ザ・フライでビーム切替え、プログラム可能
- 板厚・材料に応じた柔軟なビーム最適化により、加工速度と加工品質を向上
- 空間結合を使用しないオールファイバーによるビーム可変技術
- ビーム可変 + 最大100KHzの高速出力変調を用いた入熱制御による加工条件最適化
- 各コアからの発振出力に制約が無く、全てのコアから定格出力の発振が可能

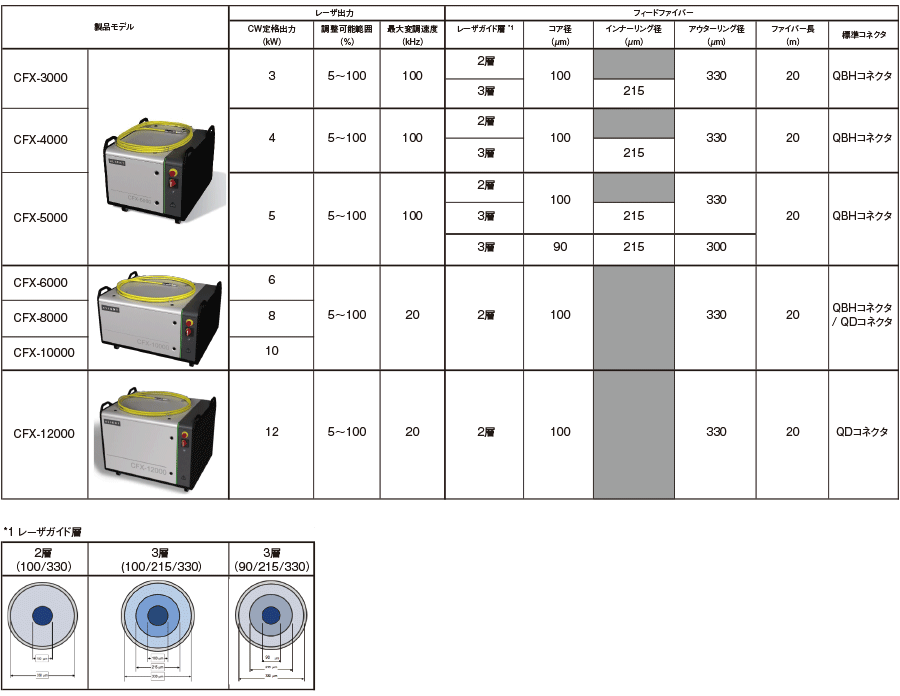

主な仕様

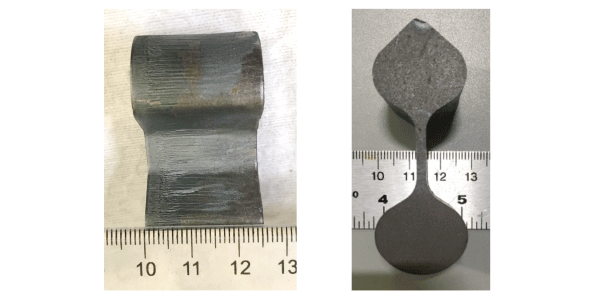

4kW 高アスペクト比 切断加工例
軟鋼25mm厚の酸素アシスト切断例ですが、連続ビームチューニングで、ビームモードの切替え・最適化を行ない、入熱コントロールを行うことで、非常に細いブリッジ幅でも溶融のない、標準のファイバーレーザでは難しい高アスペクト比 加工が可能です。

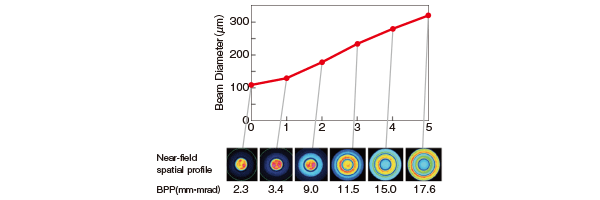

4kW ビームプロファイル例
4kw出力製品でのビームプロファイルの一例となります。
ここでは6つのビーム形状がセッティングされており、ビーム径の小さなFlat-topの形状から300umのドーナッツモードの形状まで切り替えが可能です。

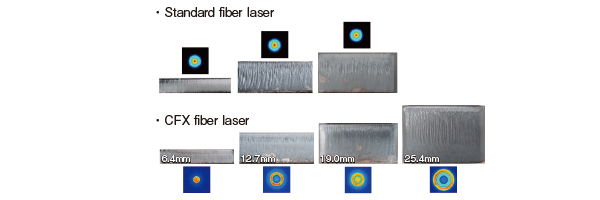

軟鋼切断品質比較(標準4kW 100μmファイバー vs. 4kW CFX)
軟鋼材の切断比較となります。同じ4kw出力で100μmビーム径ファイバーレーザとビーム可変CFXファイバーレーザでの切断面を並べております。
CFXファイバーレーザでは、板厚に応じてビームモードをチューニングすることで、切断可能な板厚レンジの拡大と、切断面のエッジ品質を大きく改善しています。

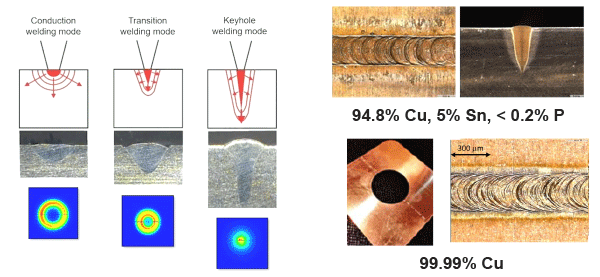

スパッタレス溶接
亜鉛メッキ鋼板 重ね溶接、アルミニウムなどのスパッタレス溶接
銅、真鍮などの高反射金属の高品質溶接を実現

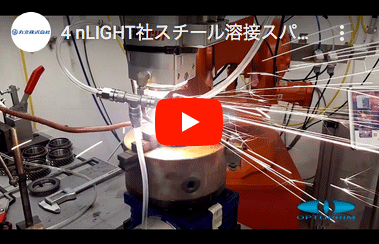

スチール溶接比較CFX Index0 vs Index5
nLIGHT社が持つオールファイバのビーム可変技術をもったファイバーレーザのビーム形の異なるスチール溶接の比較動画です。Core Index0とIndex5でのスパッタの様子を比較した動画を収録しております。

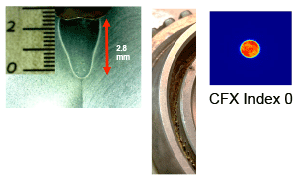

スチール溶接比較CFX Index0(スパッタ多) こちらの動画ではIndex0の基本コアビームでの溶接の様子をご覧いただけます。 |

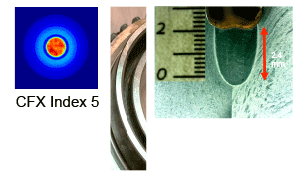

スチール溶接比較CFX Index5(スパッタ少) こちらの動画ではIndex5ビーム形にてスパッタの少ない溶接の様子をご覧いただけます。 |
