IEC 61850準拠、変電所デジタル化の鍵となる時刻同期

電力システムのデジタル化は、運用の効率性と信頼性を飛躍的に向上させる一方、新たな技術的課題を突きつけています。その核心にあるのが、広域にわたる電力網のすべての機器のタイミングを完璧に一致させる「時刻同期」です。同期のズレは、保護リレーの誤作動や系統の不安定化といった重大な事故に直結します。本記事では、今後の変電所のIP化を見据えた時刻同期技術の重要性と、GNSSの脆弱性といった課題への対策を深掘りします。

時刻同期ソリューションについてはこちら
お問い合わせはこちら

1. 次世代電力網（スマートグリッド）における時刻同期の重要性

従来の電力網から、ICT（情報通信技術）を活用した次世代電力網「スマートグリッド」への移行は、電力の安定供給と効率的な利用を実現する上で不可欠です 。このデジタル化された電力網において、時刻同期はもはや補足的な機能ではなく、システム全体の安定稼働を支える「心臓の鼓動」とも言える存在になっています。

1.1 電力網のデジタルトランスフォーメーションとスマートグリッド

1.2 変電所の国際標準「IEC 61850」とPTP

スマートグリッドの中核施設である変電所の自動化システムにおいて、国際標準となっているのがIEC 61850です。これは、変電所内の保護リレーや制御装置といったインテリジェント電子デバイス（IED）が、ベンダーを問わずイーサネット上で相互通信するための標準規格です。IEC 61850では、IED間の高速な情報伝達（GOOSEメッセージなど）や、電圧・電流のサンプリング値の同期に、IEEE 1588で規定されるPTP（Precision Time Protocol）が活用されます。PTPにより、変電所内のすべての機器がマイクロ秒以下の精度で同期され、正確な故障検知や迅速な系統保護が可能になります 。

1.3 PMUによる広域電力網の安定化

高精度な時刻同期が実現する革新的な技術が、PMU（Phasor Measurement Unit）、通称「シンクロフェーザー」です。PMUは、電力網の電圧や電流の位相（フェーザー）を1秒間に数十回という高速で計測し、GNSSから得た正確な時刻情報でタイムスタンプを付与します。これにより、広域にわたる電力網の状態をリアルタイムかつ同期の取れた形で「可視化」することが可能になります。この「広域的な状況認識」は、大規模停電の予兆検知や、変動の激しい再生可能エネルギーの安定的な系統連系に不可欠であり、2003年の北米大停電を教訓に導入が加速しました。

2. 脅威の進化と高信頼性（レジリエンス）への探求

2025年以降の時刻同期システムを考える上で最大の課題は、時刻源として広く利用されているGNSSの脆弱性です。この脅威に対抗するための技術が、次世代システムの性能を決定づけます。

2.1 GNSSへの過度な依存というリスク

電力、通信、金融といったあらゆる重要インフラは、UTC（協定世界時）にトレーサブルな時刻源としてGNSSに大きく依存してきました。しかし、衛星から届くGNSS信号は非常に微弱であり、妨害に対して脆弱であるという大きなリスクを抱えています。この過度な依存は、社会インフラ全体における単一障害点（Single Point of Failure）となっています。

2.2 脅威の理解：ジャミングとスプーフィング

GNSSに対する脅威は、主に2種類に大別されます。

• ジャミング: 意図的に強力な妨害電波を放射し、GNSS信号の受信を不可能にする攻撃です。これにより、受信機は衛星信号を捕捉できなくなり、時刻情報を失います。
• スプーフィング: より高度で悪質な攻撃で、偽のGNSS信号を送信し、受信機を騙して誤った位置や時刻を算出させます。受信機は攻撃を受けていることに気づかず、偽の時刻情報を信頼してしまうため、電力網の誤作動や系統の不安定化など、深刻な事態を引き起こす可能性があります。

2.3 対抗策：多層防御アーキテクチャの構築

2025年以降のトレンドは、GNSSだけに依存しない、多層的でレジリエントな時刻同期アーキテクチャへの移行です。

• 高度なGNSS受信技術: 複数の衛星システム（GPS, Galileo, GLONASS, BeiDou）や複数の周波数帯（L1, L2, L5）を同時に利用することで、特定の妨害に対する耐性を高めます。
• アンチジャミング/スプーフィング技術: GNSS信号を受信機内部の時刻エンジンに取り込む前に、信号の正当性を検証する「GNSSファイアウォール」のような技術が重要になります。
• 優れたホールドオーバー性能: GNSS信号が途絶えた際に、システムの時刻精度を維持する能力（ホールドオーバー）が極めて重要です。この性能は、タイムサーバーに内蔵された発振器（オシレーター）の品質に依存します。標準的な水晶発振器（TCXOやOCXO）に対し、ルビジウム原子時計は桁違いの安定性を誇り、GNSSが途絶しても長期間にわたり高精度な時刻を維持し続けます。

3. 「信頼」のアーキテクチャ：ePRTCの登場

GNSSの脆弱性という課題に対する究極的な答えとして、重要インフラ分野で新たな標準となりつつあるのがePRTC（Enhanced Primary Reference Time Clock）です。

3.1 ePRTC（高機能一次基準時刻クロック）の定義

ePRTCは、ITU-T G.8272.1勧告で定義された時刻同期システムであり、長期間のGNSS障害時でも極めて高い精度を維持することを目的としています。ePRTCシステムは、高性能なGNSS受信機と、極めて安定したセシウム原子時計を組み合わせることで構成されます。

3.2 PRTCとの決定的違い：ホールドオーバー性能

従来のPRTC（一次基準時刻クロック）はGNSSに直接依存しており、GNSS信号が失われた場合の精度保証はありません。一方、ePRTCは常にセシウム原子時計が動作し続け、GNSS信号はあくまでそのセシウム時計を長期的にUTCに校正するために使用されます。このアーキテクチャにより、ePRTCはGNSSが利用できなくなっても、

最低14日間にわたりUTCに対して±100ナノ秒以内という驚異的な精度を維持することが要求されます。

3.3 ePRTCが不可欠となる理由

スマートグリッドのようなミッションクリティカルなインフラでは、一時的な時刻精度の低下も許されません。ePRTCが保証する14日間以上の高精度なホールドオーバーは、GNSS障害が発生してもサービスを中断することなく、復旧作業を行うための十分な時間的猶予を提供します。これは、外部の不確定要素であるGNSSの信頼性から自社インフラの安定性を切り離す、戦略的なアーキテクチャの自律性を意味します。

4. End to Endの高精度同期を実現する統合ソリューション

これまでに述べた2025年以降のトレンドと課題に対し、Microchip社は、セシウム原子時計から堅牢なエッジデバイス、そして統合管理プラットフォームまで、一貫したソリューションを提供しています。

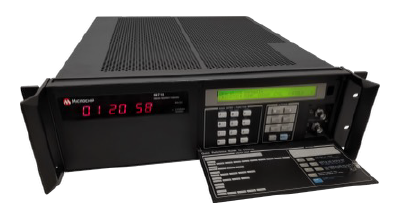

4.1 安定性の礎：セシウム原子時計 5071B

5071Bは、ePRTCの心臓部となる一次周波数標準器です。その卓越した長期安定性（1 x 10⁻¹⁴以上）は、GNSSが数週間にわたり利用できなくなったとしても、システムの時刻精度をナノ秒レベルに維持することを可能にします。各国の標準時を生成する研究所など、最高レベルの精度が求められる機関で採用実績があります。

4.2 多機能なコア：PTPグランドマスター TimeProvider 4100/4500

TimeProvider 4100/4500は、電力系統の制御センターや通信ネットワークのコアに設置される、高性能PTPグランドマスターです。5071Bと組み合わせることでePRTCシステムを構築できるだけでなく、GNSSの脆弱性に対する多層的な防御機能を備えています。IEEE 1588-2.1に準拠した最新のセキュリティ機能や、複数の時刻ソースから最適なものを選択する冗長化機能は、2025年以降のネットワークに必須の要件です。また、電力（IEEE C37.238, IEC 61850-9-3）、通信（G.8275.1）など、ポートごとに異なるPTPプロファイルをサポートする柔軟性も備えています。

4.3 過酷な変電所環境に対応：IEC61850準拠 PTP GM GridTime 3000

GridTime 3000は、電力変電所のような過酷な環境での運用を前提に設計された、堅牢なGNSSタイムサーバーです。IEC 61850-3およびIEEE 1613規格に準拠し、強力な電磁ノイズや温度変化、振動に耐える設計が施されています。冗長電源(110VDC対応)やネットワークの冗長化プロトコル（PRP）に対応し、セキュアブート機能によるサイバーセキュリティ対策も万全です。PTP（Power Profile対応）やNTPといったネットワーク経由の同期から、IRIG-Bなどのレガシー信号まで幅広くサポートし、既存設備と最新設備のシームレスな統合を可能にします。

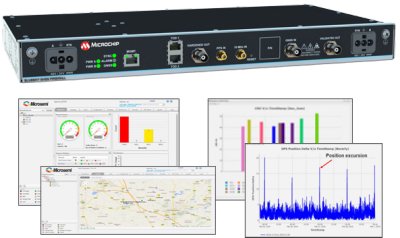

4.4 耐ジャミング・スプーフィング対策：GPSファイアウォール BlueSky

BlueSkyは、ジャミング・スプーフィングといった悪意のある攻撃からお使いのGPSシステムを保護するGPS版のファイアウォールです。GPSアンテナとPTP GMの間に当装置をケーブルで接続する事で、受信するGPSの信号状態をモニターし、異常信号を検出した際は即座に遮断する事が可能です。また内部にルビジウムを搭載する事が可能で、これによりGPSと内部ルビジウムの信号をシンセサイズしたGPS疑似信号を常時出力する事も可能となり、異常発生時も止まらない高精度なGPS信号を生成します。

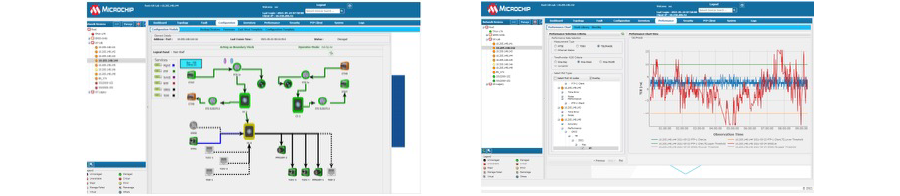

4.5 統合管理プラットフォーム：TimePictra

TimePictraは、電力網に分散した多数の時刻同期装置（TimeProvider 4100/4500など）を、単一の画面から統合的に管理するためのプラットフォームです。FCAPS（障害、構成、課金、性能、セキュリティ）の全ての側面を網羅し、時刻同期ネットワーク全体の健全性を可視化します。エンドツーエンドでのPTP性能監視やSLAレポート機能は、電力系統の安定運用を維持するための重要なツールとなります。地理的なトポロジー表示により障害箇所を迅速に特定できるほか、マルチベンダー環境にも対応しており、複雑なネットワークの運用を大幅に効率化します。

5. よくある質問 (Q&A)

Q1: なぜGNSSだけに依存する時刻同期は危険なのですか？

A1: GNSS信号は非常に微弱で、意図的なジャミング（妨害電波）やスプーフィング（なりすまし）攻撃に対して脆弱だからです。電力システムがGNSSに完全に依存していると、これらの攻撃によって時刻情報が失われたり、誤った時刻に同期させられたりするリスクがあります。これは保護リレーの誤作動や大規模な停電につながる可能性があり、電力インフラにおける単一障害点となります。そのため、GNSS以外の時刻源（高安定な原子時計など）を組み合わせた多層的な防御が不可欠です。

Q2: GridTime 3000はどのような過酷な環境に耐えられますか？

A2: GridTime 3000は、電力変電所の厳しい環境基準であるIEC 61850-3およびIEEE 1613に準拠して設計されています。これにより、-10℃から55℃の広い動作温度範囲、強力な電磁ノイズ、振動、衝撃に耐えることができます。また、全てのポートは電気的に絶縁されており、電力サージからも保護されます。これらの堅牢な設計により、変電所のような特殊な環境でも長期間にわたり安定した時刻同期を提供し続けます。

Q3: TimePictraはMicrochip社製品以外の時刻同期装置も管理できますか？

A3: はい、可能です。TimePictraはマルチベンダー対応を特徴としており、Microchip社製品だけでなく、業界標準のプロトコルに準拠したサードパーティ製のPTPクライアント機器の管理もサポートしています。これにより、電力システム内に既に導入されている様々なベンダーの機器が混在する環境でも、時刻同期ネットワーク全体を一元的に監視・管理することができ、運用効率を大幅に向上させることが可能です。

6. まとめ

本記事で解説した時刻同期の課題に対し、Microchip社はEnd to Endの統合ソリューションを提供します。最高峰の安定性を誇る「セシウム原子時計 5071B 」がePRTCの基盤となり、GNSS障害時でも長期にわたりナノ秒級の精度を保証します。系統制御センターでは、多機能グランドマスター「TimeProvider 4100」が最新のPTP規格に基づいた高度な冗長化とセキュリティを実現します。一方、変電所のような過酷なエッジ環境では、IEC 61850-3準拠の堅牢な「GridTime 3000」が信頼性の高い時刻を提供します。これら全ての機器は、統合管理プラットフォーム「TimePictra」によって一元的に監視・制御され、複雑な時刻同期ネットワークの運用を簡素化し、電力系統の最高レベルの安定稼働を維持します。
