【徹底解説】HALE UAVの電源設計が抱える三重の課題とVicor DCMによる解決策

高度長時間滞空無人航空機（HALE UAV）は「空飛ぶ衛星」とも呼ばれ、監視、データ収集、通信中継といった重要な任務を遂行します。数週間から数カ月に及ぶ連続運用を実現するためには、電源システムが「軽量・小型化」「堅牢な信頼性」「将来的な拡張性」という三重の課題をクリアしなければなりません。

本記事では、この困難な電源設計の課題を、Vicorの高性能なDCM™ DC-DCコンバータがいかにして解決し、11kWの電力供給をわずか215gで実現したのかを、設計エンジニアの視点から技術的に解説し、次世代航空機の電源設計に必要な洞察を提供します。

お問い合わせはこちら

高高度長時間滞空（HALE）UAVに特有の電源システム課題

HALE UAVは、搭載機器（高解像度カメラ、センサー、レーダー、アンテナ）が増加傾向にある一方で、機体の重量とサイズが極度に制限されるという、相反する要求に直面しています。電源設計において、特に重要となる3つの課題は以下の通りです。

極限の小型軽量化（SWaP-C）要求

高度での長期間滞空を実現するには、機体全体のエネルギー効率が生命線となります。搭載機器を稼働させるための電源システムは、極限まで小型化（S: Size）され、軽量化（W: Weight）されなければなりません。

• 課題の背景: 搭載ペイロードを最大化し、燃料/バッテリー消費を最小限に抑えるため、電源の体積と重量を削減することが必須です。
• 具体的な要求: 高い出力電力（P: Power）を、最小の体積と重量で実現する高電力密度電源が求められます。わずか数グラムの削減でも、ミッションの航続距離に大きな影響を与えます。

長期間運用に耐えうる堅牢性と信頼性

HALE UAVは一度ミッションを開始すると、地上からのアクセスが困難な高高度で長期間にわたり運用されます。電源故障はミッションの失敗、さらには機体損失に直結するため、極めて高い信頼性と故障耐性が要求されます。

• 信頼性確保の要素:
  • 高効率化: 発熱量の低減により、熱ストレスによる故障リスクを最小化する。
  • 熱管理: 極端な温度変化に耐え、熱負荷を管理する先進的なパッケージング技術。
  • 冗長性: 万が一の故障に備え、電源系統の冗長化設計が不可欠となる。

将来のペイロード変化に対応する拡張性（スケーラビリティ）

航空宇宙・防衛分野の技術は急速に進化しており、UAVに搭載されるセンサーや通信機器の電力要求は将来的に増大する可能性があります。

• 設計の要件: 初期設計において、電源システムの出力変更や追加が容易に行える「スケーラブル」な設計でなければ、機体のライフサイクルを通じてのアップグレードに対応できません。
• 求められる機能: モジュール単位での追加・交換が容易なシステム構成が、開発コストと期間の抑制に繋がります。

Vicor DCM DC-DCコンバータによる革新的な解決策

VicorのDCM DC-DCコンバータモジュールは、その独自のパッケージング技術と高効率設計により、HALE UAVが抱える上記の課題を根本から解決し、システムの性能を飛躍的に向上させました。

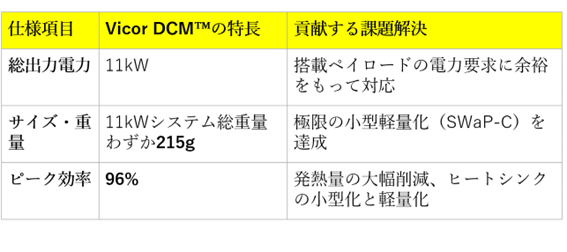

体積を倍増させずに11kWを実現する高電力密度

DCM™モジュールのもつ高電力密度により、割り当てられたスペースを越えることなく、出力電力を2倍にすることが可能になりました。

この96%という高効率化は、廃熱が少ないことを意味し、結果的に必要なヒートシンクのサイズを削減し、さらなるスペースと重量の節約に貢献しました。

モジュラー設計による容易な並列化と高信頼性

DCM™モジュールは、モジュールを並列接続するだけで簡単にシステム出力を拡張できます。この特性が、スケーラビリティと冗長性の両方を担保しました。

1. 並列化の実装: 9個の1.3kW DCM5614コンバータを3つずつアレイ化し、合計9モジュールで安定化された28Vバスを提供。
2. 電源冗長性の実現:
   • 入力は2つの異なる発電機に分割され、電源ソースの冗長性を確保しました。

導入後の主要なメリットと航空宇宙分野における応用

熱管理の簡素化と運用範囲の拡大

DCM™の低損失（高効率96%）設計と、先進的なパッケージング技術は、熱負荷を効果的に管理します。これは、複雑で重い冷却システムを不要にし、機体の設計自由度を高め、高高度の厳しい熱環境下での長期運用を可能にしました。

設計の柔軟性がもたらす開発期間の短縮

Vicorのモジュラーアプローチは、設計者がカスタムの電源回路を一から設計する手間を省き、電源系統の設計工数を最小限に抑えます。これにより、開発リソースをミッションクリティカルなペイロードの開発に集中させることができ、結果的にUAV全体の開発期間短縮に貢献します。

MIL-COTS準拠製品としての信頼性

DCM™ファミリーの一部は、MIL-COTS（民生品を軍事目的に転用）として高い信頼性を有しています。この実績と性能は、HALE UAVだけでなく、衛星通信システム、地上レーダー、各種防衛装備など、高い堅牢性と専門性が求められる航空宇宙・防衛分野全般への適用が期待されます。

まとめ：HALE UAV電源は高密度・高効率モジュールの時代へ

HALE UAVの設計において、電源システムはもはや単なる部品ではなく、機体の性能と運用期間を決定づける戦略的なコアコンポーネントです。VicorのDCM DC-DCコンバータは、96%という高効率と、タブレットサイズのスペースで11kWを供給する圧倒的な高電力密度により、この困難な課題に革新的な解決策を提供しました。
