カスタマイズ可能な高出力レーザー向け加工ヘッドMPHシリーズ|PTフォトニックツールズ

PTフォトニックツールズのMPHシリーズは、加工材の材質や加工距離に合わせてコリメーション、フォーカスモジュールの組み合わせをカスタマイズすることが可能な高出力レーザー向けの加工ヘッドです。
各モジュールのモニタリング機能付きのセンサーモジュールを加えることにより、加工ヘッドの温度管理やレンズの汚れ、フォーカスシフトなどの監視をすることが可能となります。製造業におけるオートメーション化およびデータ化・コンピュータ化を目指す昨今の技術的コンセプトに付けられたインダストリー4.0に対応した加工ヘッドです。
商品基礎情報
MPHシリーズを使用するメリット
製品設計担当者が試作加工をされるタイミングでコリメーションモジュールを変更しながらプロセスウィンドウの確認ができます。焦点距離が決定していても、「もう少し焦点距離の微調整をしながら結果を見たい」という製品設計担当者のニーズに対し、各モジュールをカスタマイズして複数のパターンでの試作を実現します。
MPHシリーズのモニタリング機能とは
モニタリング機能とは、加工ヘッド内のあらゆる光学素子の状態を監視できる機能です。
レンズやミラー、カバースライドなどの汚れや、フォーカスシフトの表示、出力ビームの状態管理を実現します。
その他の各種センサーを搭載することで、クロスジェット圧力、温度、湿度、衝撃などのセンシングを可能にしました。この機能を活用し、加工ヘッドの故障感知や、出力ビームのプロファイルを可能にします。

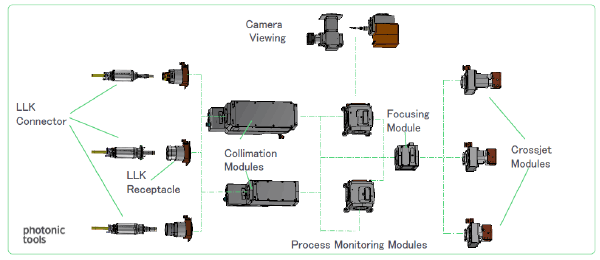

モジュラーシステム概要
レーザ加工ヘッドの構成イメージ図
MPHシリーズの各モジュールは、お客様のご要求仕様に合わせて選択することが可能です。
当製品は、搭載するレーザー発振器や、焦点距離に合わせた最適な仕様に組み替えることができます。そのため「既存の加工ヘッドでは満足のいく加工結果が得られない」「焦点距離を変えて加工評価をしたい」などの課題に対して、モジュールの最適な組み合わせを提供することができます。
MPHシリーズの光学仕様
項目 | 仕様 |
コリメーションモジュール | 100mm,150mm.200mm(その他特注対応応相談) |
Z軸稼働範囲 | 30mm@foc200mm、45mm@foc300mm、60mm@foc400mm |
焦点倍率Mfoc /焦点距離(基準焦点距離100 mm) | 0.5/50mm、1.0/100mm、2.0/200mm |
BPP | 125/200mrad |
ファイバーコア径 | 20 〜1500 µm |
波長 | 900〜1100 nm |
最大出力 | 20KW |
ファイバーコネクタ | LLK-B、LLK-D、QBH |
電源(モニタリングオプション使用時) | 24VDC 2A |
通信規格 | EitherCAT |
冷却水温度 | 20~35℃(結露なきこと) |
冷却水流量 | 2L/min |
動作環境温度 | 5~50℃ |
保管環境温度 | -25~70℃ |
本仕様は予告なく変更となる場合があります。
複数の加工材があり加工評価のために複数の加工ヘッドが必要、加工における様々なデータを取得したいなどの課題を解決するモジュールの最適な組み合わせの紹介・提案が可能です。
レーザー加工機器の検討、加工方法の検討をされている場合はお気軽にご相談ください。
