タイツウ｜【DC,AC平滑回路用,スナバ用コンデンサ】
商品基礎情報
【DC平滑回路用コンデンサ】【AC平滑回路用コンデンサ】【スナバ用コンデンサ】ご紹介
DC平滑回路用コンデンサ
【特徴】
最大5600μFの大容量アルミ缶型TDCや、最高135℃・高耐湿対応のBox型TDSなど、過酷な電源環境に耐えうる広範な製品群を揃えます。車載・産業機器のDC-Link回路に向け、標準から高温・高耐湿グレード（85℃/85%, 1.0Vr, 1000h）まで、用途に合わせた最適なカスタム提案が可能です。

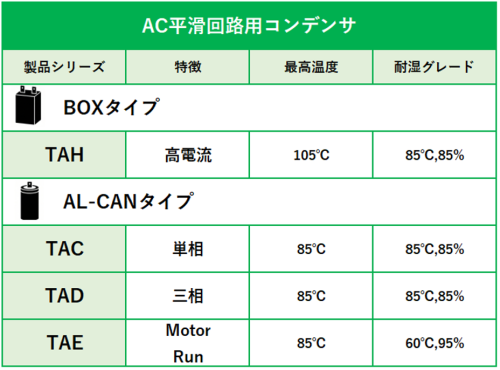

AC平滑回路用コンデンサ
【特徴】
最大760Vacの定格電圧に対応する高電流Box型TAHや高耐湿TAG、さらには単相・三相・モータ起動用のアルミ缶型まで、ACフィルター用のハイスペック製品を展開しています。105℃の高温環境や高耐湿条件においても優れた信頼性を発揮し、グローバルな安全規格や産業・家電分野の多様な要求に柔軟に応えます。

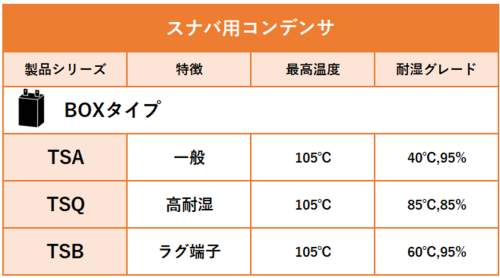

スナバ用コンデンサ
【特徴】

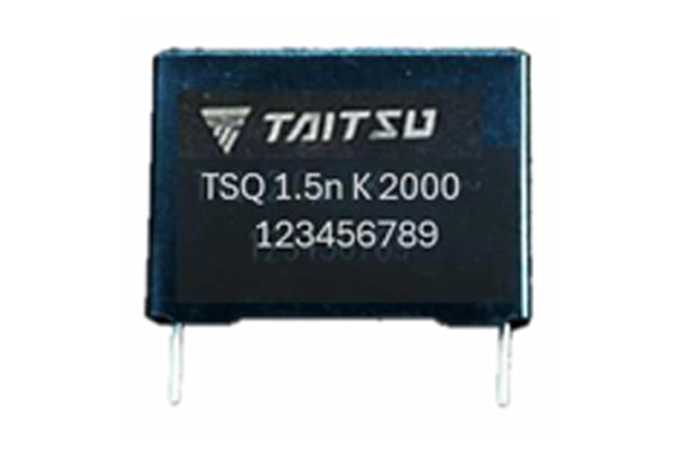

高周波・大電流パルスに対応する高耐湿Box型TSQやラグ端子型TSBなどを揃え、最大2000Vdcの広範な定格電圧でサージ電圧から回路を保護します。また、一般用TSAを含む多彩なラインアップにより、105℃の高温環境下におけるエレクトロニクス機器の安全性と長寿命化をサポートします。
製品シリーズ 及び仕様範囲
| 製品 | 用途 | 特徴 | 外装 | 耐湿グレード | 最高 | 定格電圧 | 容量範囲 |
| ｼﾘｰｽﾞ | 温度 | ||||||
| TDH | DC-Link | 高耐湿 ⅢB |
樹脂ケース | 85℃/85%, 定格電圧,1000h |
+85℃ | 500Vdc | 3.3μF～220μF |
| 550Vdc | 3μF～210μF | ||||||
| 700Vdc | 2μF～130μF | ||||||
| 800Vdc | 2μF～110μF | ||||||
| 900Vdc | 1μF～85μF | ||||||
| 1000Vdc | 1μF～70μF | ||||||
| 1100Vdc | 1μF～55μF | ||||||
| 1200Vdc | 1μF～45μF | ||||||
| 1300Vdc | 1.2μF～35μF | ||||||
| 1400Vdc | 1μF～33μF | ||||||
| 1500Vdc | 1μF～25μF | ||||||
| TDK | DC-Link | 高耐湿 ⅢA |
樹脂ケース | 60℃/93%, 定格電圧/1344h |
+85℃ | 500Vdc | 3.3μF～220μF |
| 3μF～210μF | |||||||
| 2μF～130μF | |||||||
| 2μF～110μF | |||||||
| 1μF～85μF | |||||||
| 1μF～70μF | |||||||
| 1μF～55μF | |||||||
| 1μF～45μF | |||||||
| 1.2μF～35μF | |||||||
| TDU | DC-Link | 高耐湿 ⅢB |
樹脂ケース | 85℃/85%, 定格電圧/1000h |
+125℃ | 450Vdc | 3.3μF～220μF |
| 600Vdc | 2μF～130μF | ||||||
| 700Vdc | 2μF～110μF | ||||||
| 900Vdc | 1μF～70μF | ||||||
| 1100Vdc | 1μF～45μF | ||||||
| 1500Vdc | 6μF | ||||||
| TDC | DC-Link | 高耐湿 | アルミ缶 | 85℃/85%, 定格電圧,1000h |
+85℃ | 600Vdc | 480μF～5600μF |
| 700Vdc | 360μF～4200μF | ||||||
| 800Vdc | 290μF～3200μF | ||||||
| 900Vdc | 290μF～3200μF | ||||||
| 1000Vdc | 220μF～2500μF | ||||||
| 1100Vdc | 170μF～2200μF | ||||||
| 1200Vdc | 140μF～1700μF | ||||||
| 1300Vdc | 120μF～1500μF | ||||||
| 1400Vdc | 100μF～1300μF | ||||||
| 1500Vdc | 90μF～1100μF | ||||||
| 2000Vdc | 110μF～620μF | ||||||
| TAH | AC-Filter | 高耐湿 | 樹脂ケース | 85℃/85%, 定格電圧,1000h |
+105℃ | 250Vac | 1μF～65μF |
| 310Vac | 1μF～46μF | ||||||
| 350Vac | 1μF～32μF | ||||||
| 400Vac | 1μF～25μF | ||||||
| 500Vac | 1μF～15μF | ||||||
| 600Vac | 1μF～12μF | ||||||
| 760Vac | 1μF～7μF | ||||||
| TSQ | パルス,スナバ | 高耐湿 | 樹脂ケース | 85℃/85%, 定格電圧,1000h |
+105℃ | 630Vdc | 0.01μF～4.7μF |
| 1000Vdc | 0.0082μF～2.2μF | ||||||
| 1300Vdc | 0.0082μF～1.8μF | ||||||
| 1600Vdc | 0.0033μF～1.2μF | ||||||
| 2000Vdc | 0.001μF～0.68μF |
知見と経験を活かし、
ご要望・課題にお応えします。
