TCS社アンテナ
TCS社では、反射板の直径が4フィート（1.2メートル）の小型のものから、7.3メートル（23.95フィート）の大型なものまで、様々なニーズに合わせたトラッキングアンテナをご用意しております。
また、ヘリックスアンテナを使用したフライトターミネーションシステム用のアンテナもご用意しております。
これらのアンテナは、同じくTCS社でご用意しておりますアンテナ制御ユニットと組み合わせ、アンテナシステムとしてご提供しております。
関連商品・技術情報
商品基礎情報

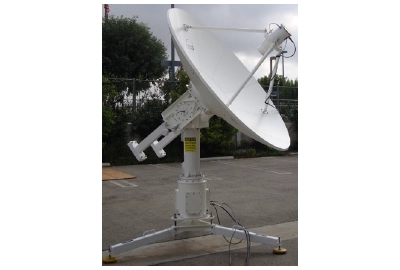

MODEL1800 4/6フィート自動追尾アンテナシステム
ACU-M1L概要
軽量で移動可能な自動追尾アンテナを必要とするアプリケーション向けのシステムになります。移動車、三脚、タワー、伸縮式マストなど、多様な場所に設置できます。
【主な特徴】
- 軽量設計: 6フィートのシステムでも重量はわずか104kg（230ポンド）。
- 反射鏡: 4フィート（1.2メートル）または6フィート（1.8メートル）の反射鏡を搭載可能
- 広範囲な動作: 全天をカバーし、EL方向は-5°から185°、AZ方向は無限回転に対応。
- 対応周波数帯: 標準でLバンドおよびSバンドの自動追尾フィードが付属。他の周波数帯域へのカスタマイズも可能。

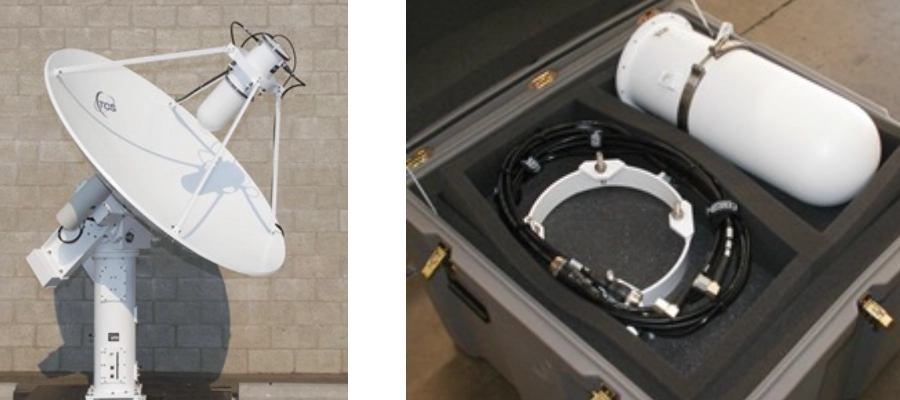

MODEL2400/2400M 6/8フィート自動追尾アンテナシステム
MODEL2400システムには、標準型（2400）と可搬型（2400M）の2つのタイプがあります。
【共通の特徴】
- EL方向は-5°から185°まで可動する全天対応アンテナシステム。
- モジュール性が高く、はんだ付けは不要でコネクタ接続にて組立可能で、メンテナンスが容易。（2400Mは輸送用ケースに入ったすべての部品から、2人で1時間以内に展開可能）
|
特徴 |
標準 MODEL2400 |
可搬型 MODEL2400M |
|
目的 |
標準的な台座型アンテナ |
移動が必要な衛星追跡向け、輸送ケースに分解可能 |
|
アンテナ径 |
6ft (1.83m) または 8ft (2.44m) |
– |
|
反射鏡 |
単体構成またはマルチセクション構成 |
マルチセクション構成のみ (輸送に便利) |
|
AZ回転 |
無限回転または有限回転（ケーブルラップ） |
– |
|
受信バンド/追尾 |
LバンドとSバンドに対応、自動追尾フィード（他の周波数にカスタマイズ可能） |
Lバンド、Sバンド、Xバンドを同時受信、プログラムトラッキングフィード（円偏波ごとに1つ、計2つのRFチャンネル） |
その他の自動追尾アンテナシステム
MODEL3000/3000M/3000D/3000DM
MODEL3000システムは、直径8フィート（2.44メートル）、10フィート（3.05メートル）
または12フィート（3.66メートル）のアンテナで、全天対応の追跡システムです。
【主な特徴とバリエーション】
- アンテナサイズ: 8ft、10ft、12ftの3種類
- 反射鏡:
MODEL3000M: 反射鏡がマルチセクション型
- 可動範囲:
- 派生モデル:
- 受信機能:

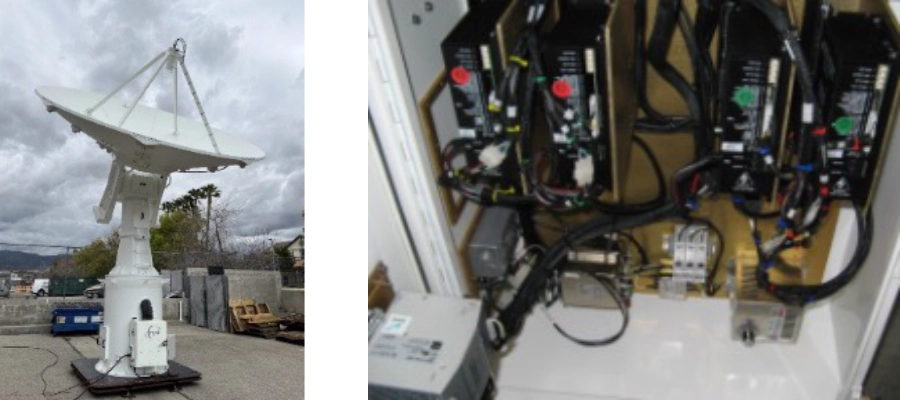

MODEL5000/5000M
MODEL5000システムは、大型の全天対応のアンテナシステムです。
【主な特徴】
- アンテナ径: 14フィート（4.27メートル）または19.7フィート（6メートル）
- 反射鏡: マルチセクション型で提供
- 可動範囲:
- 受信機能:
ペデスタル インターフェイス ユニット (PIU) には、
ペデスタルのすべての電子機器が含まれています

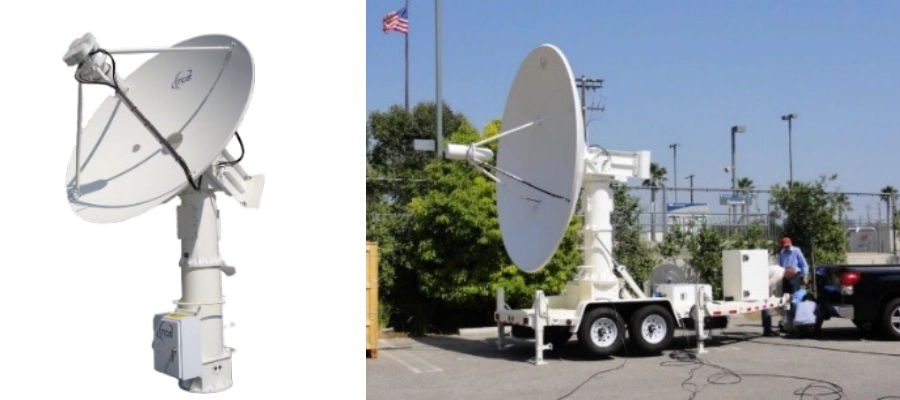

MODEL6000/6000M
MODEL6000システムは、大型でかつ柔軟な設置が可能な全天対応アンテナシステムです。
【主な特徴】
- アンテナ径: 19.7フィート（6メートル）または23.95フィート（7.3メートル）。
- 設置形態: 固定式、またはトレーラによる移動式に対応。
- 反射鏡: マルチセクション型で提供されます。
- 可動範囲:EL方向は-5°から185°まで可動（全天対応）。
- 受信機能:標準でLバンドとSバンドを受信する自動追尾フィードを搭載。

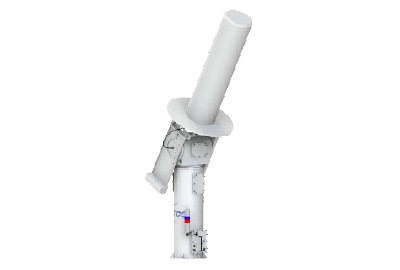

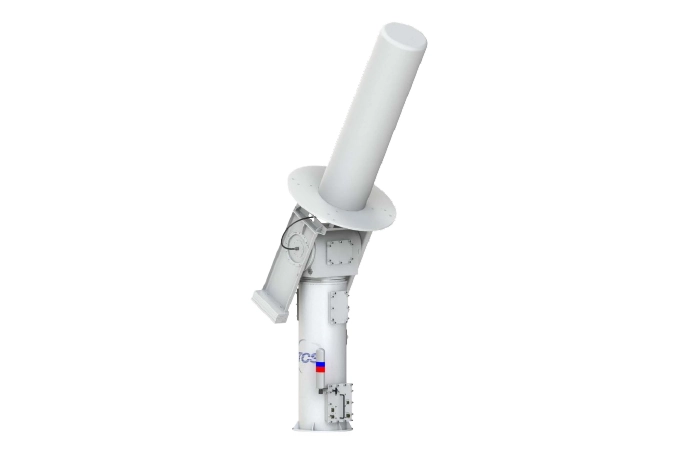

フライト・ターミネーション・システム
フライトターミネーションシステム（FTS）は、標準アンテナぺディスタルとカスタム設計のヘリックスアンテナで提供されます。
【主な特徴】
- ヘリックスアンテナ:
- 制御コントローラー:
- 安全機能:
