WSI社インターフェース・モジュール

WSI社のInterface Module製品は、WSI社が提供するレコーダー製品の高度な記録ソリューション（Advanced Recording Solutions）を構成するハードウェアです。多様な信号タイプ（アナログ、デジタルPCM、IF、イーサネット、ビデオなど）の入出力をサポートし、用途に応じたデータの記録（Record）および再生（Replay）機能を提供します。

資料請求

商品基礎情報

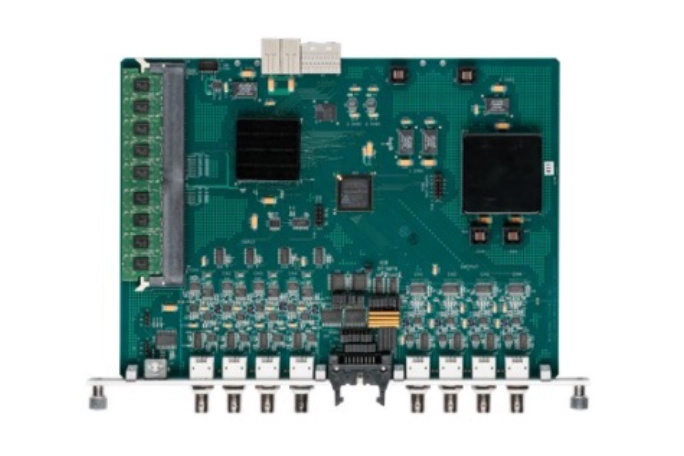

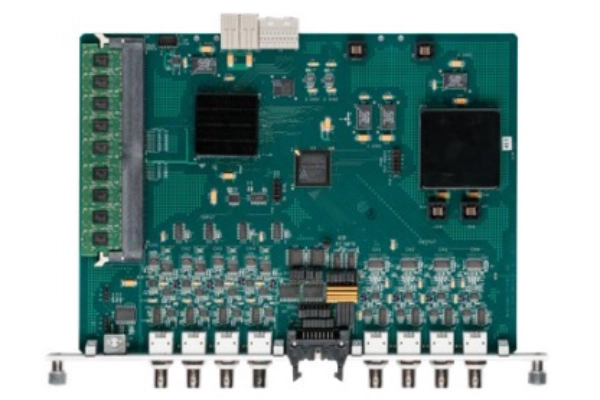

4CHアナログ、4CHデジタルPCM インターフェース・モジュール（4A4D）

概要：

4A4Dモジュールは、4つのアナログ入出力チャネルと4つのデジタルPCM入出力チャネルを組み合わせてサポートします。

アナログチャネル: 入力・出力の電圧レベルおよびインピーダンスをユーザーが任意に設定可能です。全4チャネルは10KSPSから80MSPSまでの独立したサンプルレートと、DC入力結合（DC input coupling）をサポートしています。キャプチャされた各サンプルは8ビットの解像度を持ちます。
デジタルPCMチャネル: 最大40Mbpsのビットレートをサポートしています。入出力のクロック位相、PCMコード、信号レベル、ランダマイズおよびデランダマイズの設定が可能です。さらに、PCMパッキングフォーマットや、フレームロック表示を備えたPCMフレーム定義などの高度な機能を搭載しています。
モニターモード: 記録中および待機中（IDLE）に、入力信号をそのまま出力コネクタに提示するモニターモード（E-to-E）をサポートしています。

2CHインターフェース・モジュール

概要：

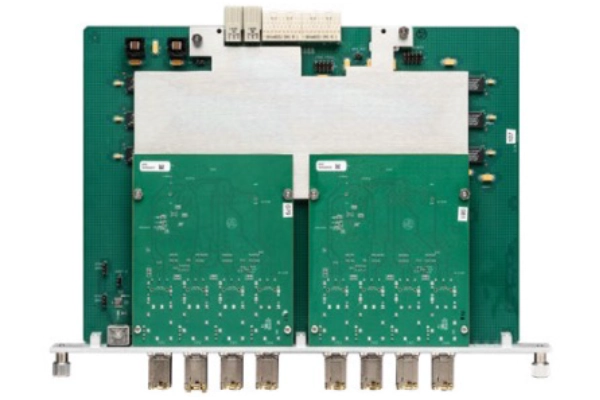

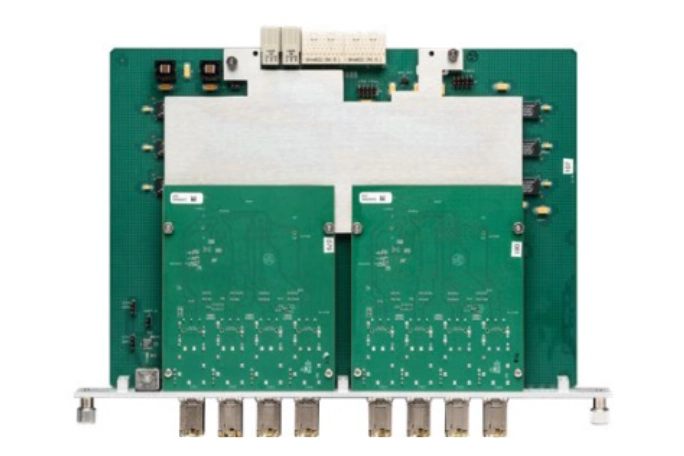

21Fxx (IF対応 2CHモジュール): 特定のIF（中間周波数: 70, 140, 370 MHz）アプリケーション向けに2つの入出力チャネルをサポートします。サンプリング用に一定の信号レベルを保つための入力AGC（自動利得制御）を備えています。入出力フィルターが特定のIF帯域に調整されており、高調波やエイリアシングなどの不要な信号を除去することで、優れた信号捕捉と再生の忠実性を実現します。

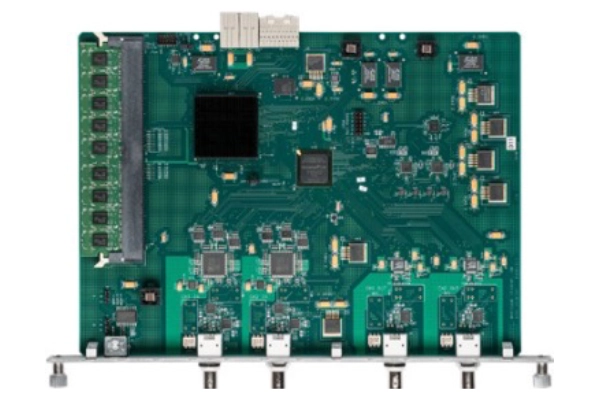

2V-HD (SD/HDビデオ・オーディオ対応 2CHモジュール): MPEG2およびMPEG4 H.264圧縮を利用し、2つの独立したSDおよびHD-SDIビデオ/オーディオの記録・再生チャネルをサポートします。各チャネルは1〜12Mbpsの独立したビデオビットレートをサポートし、タイムオーバーレイ機能やモニターモード（E-to-E）も利用可能です。
その他の2CHオプション: 高速アナログ記録（2CHA1）、ARINC 818アビオニクスバス（2AR818）、10000 base T イーサネット（2E10G）などに対応する製品もラインアップされています。

8CHインターフェース・モジュール

概要：

8E(イーサネット対応 8CHモジュール): 1000, 100, 10 BASE Tに対応した8つのイーサネット入出力チャネルをサポートします。ネットワーク上の全トラフィックを記録することも、IPアドレスやUDPポートに基づいてフィルタリングした特定のパケットのみを記録することも可能です。再生時には、記録された通りに出力するほか、IPアドレスやUDPポートによって異なる宛先へリダイレクトしたりフィルタリングして出力したりすることができます。
各チャネルはCOTS SFPモジュールを使用して、銅線または光接続として構成可能です。
その他の8CHオプション: アビオニクス全二重イーサネット（8AFDX）、1553ミリタリーバス
（8AS5725A）、IEEE-1394 Firewire（8F1394(200B)）、UART（8S）の記録などをサポートする各種8CHモジュールが用意されています。
