WSI社RFレコーダー

概要：

業界を牽引するデジタル記録システム（DRS）製品ファミリーの最新モデルとなる広帯域RFレコーダーです。RF記録市場向けに最適化されており、優れた帯域幅を確保しつつ「IRIG-106 Chapter 10」規格に厳密に準拠しています。統合されたRF/IFインターフェースモジュールを利用可能で、幅広いRF記録アプリケーションをサポートします。Pバンド、Lバンド、Sバンド、Cバンドのスペクトルをカバーするオプションがあり、極めて要求の厳しいRF記録要件に応える独自のソリューションを提供します。

主な特長：

• データレート: 9600 Mbps以上の持続的なデータレートを誇ります。
• 記録フォーマット: ネイティブのIRIG-106 Chapter 10フォーマットでの記録・再生に対応しています。
• 対応バンド: Pバンド、Lバンド、Sバンド、Cバンドの記録が可能です。
• モニタリング: 記録中のRFスペクトルモニタリング機能を備えています。
• 信号処理: 16ビットのA/DおよびD/Aコンバータを搭載し、80dB以上の自動ゲイン制御（AGC）に対応しています。総容量: 6.0TBから24.0TBまでの合計ストレージ容量を提供します。

ハードウェア仕様・インターフェース：

• 寸法・重量: 寸法は5.25 × 19 × 23.5インチ、重量は40ポンド（約18.1 kg）です。
• 動作環境: 動作温度は5〜50℃、湿度は5%〜95%（結露なし）です。
• 電源: 90〜132 VACまたは180〜264 VAC（47〜63 Hz）、消費電力は350W未満です。
• ストレージメディア: FIPS-140に準拠した取り外し可能なディスクバンクを2基搭載しています。1つのディスクバンクにつき、SATAインターフェースの2.5インチディスクが6基格納されます。

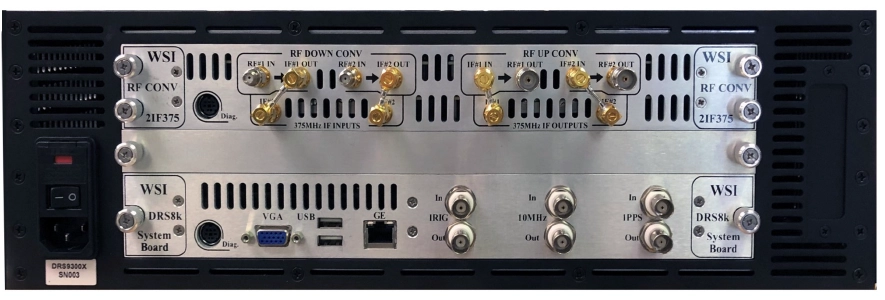

• タイミングインターフェース: IRIG-A、IRIG-B、IRIG-G入力に対応し、外部の1PPSおよび10MHzリファレンス入力ポートも備えています。

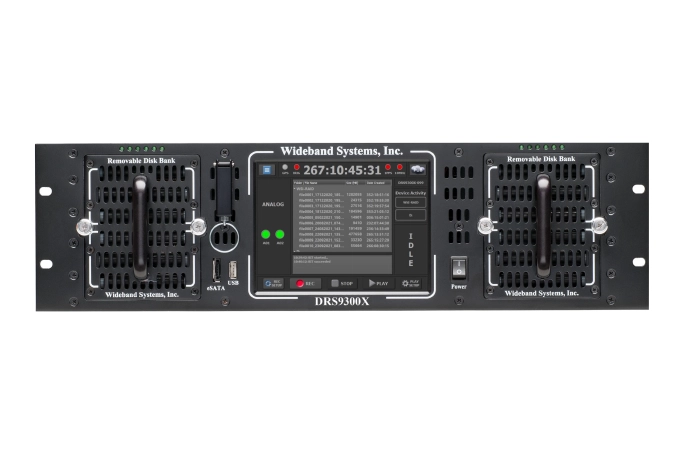

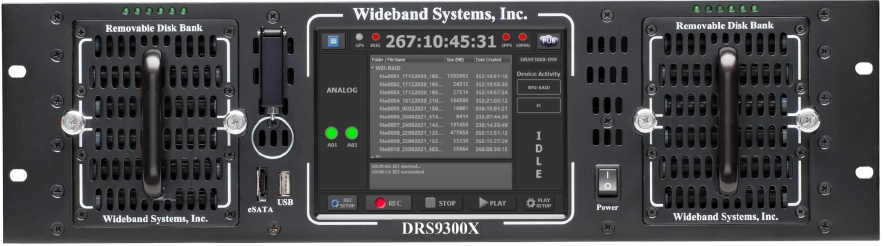

• 操作および制御: フロントパネルにある6.5インチのタッチスクリーンや補助KVMを用いたローカル制御が可能です。さらに、ネットワークに接続されたPC経由でのリモート制御にも対応しています。
• データ転送: ローカルのUSB接続、eSATAドライブ、およびネットワークを介したデータの転送（インポート／エクスポート）が可能です。システムポート: システムボードには、Display PortおよびデュアルUSB 3.0ポートが標準搭載されています。
