ドローンの飛行時間を劇的に延ばす電源設計｜Dragonfly UAVが証明したVicorモジュールによるSWaP最適化の真髄

遠隔通信や情報収集、監視・偵察（ISR）への需要が世界中で高まる中、過酷な環境下でも数週間、数か月と安定して稼働し続けられる航空プラットフォームが求められています。この難題に挑んだのが、Dragonfly Pictures（DPI）社です。彼らが開発した軍用・産業用無人マルチローター空中中継（UMAR）係留ドローンは、まさにエンジニアリングの傑作とも言える垂直離着陸型ドローンです。今回は、この革新的なドローン開発における「課題」「目標」「解決策」を詳しく紐解いていきます。

お問い合わせはこちら

1.課題：過酷な環境と「重量」という物理的な壁

従来の無人係留飛行船は、最初の固定式空中通信プロトタイプとして期待されたものの、強風時には機能しないという大きな課題を抱え、厳しさを増す遠隔通信や監視・偵察のニーズを十分に満たすことはできませんでした。

そこで、DPI社は「ホバリング機能を備えた係留ドローン」という新コンセプトを打ち出しましたが、これを実現するためには以下の2つの物理的な壁をクリアしなければなりませんでした。

• ケーブルの重量問題: ドローンに長時間の連続電力を供給するには、地上（またはホスト船）からケーブル（テザー）を繋ぐ必要があります。しかし、通常のケーブルでは重すぎて、ドローン自体の浮力が相殺されてしまいます。
• 基板のスペース制限: UMARドローンには8つの独立したローターがあり、これらを高度に相互接続するための複雑なPCB回路が必要です。電源コンポーネントが基板の大部分を占拠してしまうと、肝心の通信機器や監視センサーといった「ペイロード（搭載物）」を積むスペースがなくなってしまいます。

2.目標（Goal）：高度150mで400時間以上連続運用できる「超軽量システム」

DPI社が掲げた目標は、過酷な環境下でも高度500フィート（約150メートル）に達し、400時間以上の連続稼働を可能にすることでした。これを達成するために、電源システムには以下の具体的なターゲットが設定されました。

• 極細・軽量テザーケーブルの実現: ホスト船からドローンへ、500〜800Vという「極めて高い電圧かつ低電流」で電力を供給すること。電流を抑えることでケーブルを極限まで細く・軽くし、ドローンの機動性向上とペイロードの大型化を両立させます。
• 高電圧変換基板の極小・軽量化: ドローン側で高電圧（800V）から駆動電圧（50V）へと変換する際、その電源コンポーネントを可能な限り小型・軽量に抑えること。ここで省スペース化できた分を、他の付加価値コンポーネント（通信機器など）に転用することを目指しました。

解決策：Vicor製「高電圧BCMモジュール」がもたらした高効率と冗長性

この極めて困難な目標を達成したのが、Vicor社製の高電圧BCM4414 VIA薄型電源モジュールでした。DPI社は、この最先端の電力供給ネットワーク（PDN）を採用することで、課題を解決しました。

解決のポイント

• 驚異的なサイズと高効率変換 BCM4414モジュールは、4.35 x 1.4 x 0.37インチ（約11.0 x 3.6 x 0.9 cm）という非常にコンパクトで薄型のパッケージでありながら、800Vから50Vへの変換を「98%」という極めて高い効率で実現します。このサイズと汎用性の高い取り付け性により、高密度な基板構成が可能になりました。

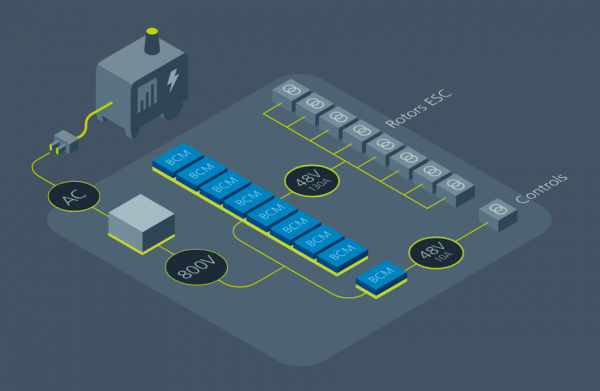

• アレイ配置による「冗長性」の確保 UMARの8つの独立したローターに対応するため、8つのVicor BCMモジュールがアレイ状に配置されています。ローター間で並列に電力を共有できる設計にしたことで、万が一の際にもシステム全体がダウンしない高い冗長性を確保しました。
• EMIノイズの最小化 通信や偵察を行うドローンにとって、電磁波ノイズ（EMI）は天敵です。Vicor BCMに内蔵された優れたフィルタリング機能により、EMIノイズが最小限に抑えられ、クリアな通信環境が維持されています。

まとめ

DPI社のUMAR係留ドローンは、Vicorの先進的なモジュール式電源を採用することで、過酷な環境に耐えうる頑丈な設計と、長時間の安定飛行を両立させました。電源コンポーネントの小型・軽量化が、そのままドローンの「性能」と「可能性」へと直結した、次世代エンジニアリングの好例となっております。ぜひご検討ください。
