本ページではTeledyne LeCroy社が提供する、L2-L3 ネットワークパフォーマンステスターについて紹介します。
プラットフォーム、モジュール、ソフトウェアの詳細確認、データシートのダウンロードが可能です。

商品基礎情報

プラットフォームラインナップ

Valkyrieシリーズは最大400Gに対応したL2-L3のトラフィックジェネレーターです。
10Gであれば最大96ポートの実装が可能で、ポートあたりの単価を抑えつつ、試験効率の向上に貢献します。
購入後1年間の保守費用は無償のため初期のランニングコストを低減できます。

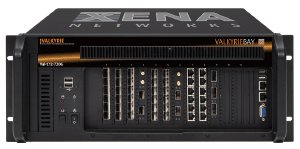

ValkyrieBay

サイズ：483(W) x 128(H) x 500(D) mm
4U 12スロット

→ValkyrieBayデータシートpdf

対応ポート数
- 6 x 400-GigE (QSFP-DD) LR4/SR4/CR4
- 12 x 200-GigE (QSFP56) DR4/SR4/FR4/LR4/CWDM4/CR4 (6 CR8)
- 24 x 100-GigE LR4/SR4/CDWM4 /CR4/SR2/CR2/DR (8 x SR10)
- 48 x 50-GigE LR2/SR2/CR2
- 24 x 40-GigE LR4/SR4/CR4
- 96 x 25G LR/SR/CR
- 144 x 10-GigE optical ports、72 copper ports
- 72 x 5 GigE copper ports
- 72 x 2.5 GigE copper ports
- 72 x GigE copper/optical ports

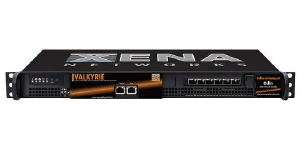

ValkyrieCompact

サイズ：483(W) x 45(H) x 250(D) mm
1U 1スロット（モジュール固定）

→ValkyrieBayデータシートpdf

対応ポート数
- 1 x 400 GigE (DR4/FR8/LR8)
- 2 x 200 GigE (DR4/SR4/FR4/LR4/CR4)
- 4 x 100 GigE (SR2/CR2)
- 2 x 100 GigE (LR4/SR4/CDWM4/CR4)、1 x 100 GigE (SR10)
- 2 x 50-GigE LR2/SR2 optical、CR2 electrical
- 1 (LR4) / 2 (SR4) / 2 (QSFP+) x 40-GigE
- 4 x 25G LR/SR optical、CR electrical
- 6 x 10-GigE copper/optical ports
- 6 x 5 GigE copper ports
- 6 x 2.5 GigE copper ports
- 6 x GigE copper/optical ports

モジュールラインナップ

10M～400Gと幅広いレート、インターフェースに対応した、10種類以上のモジュールを取り揃えております。
お客様がご希望されるポート数、レートに応じたモジュールを選択する事で、最適な試験構成を提供します。

製品名	インターフェイス	ポート数	モジュール	データシート
THOR-400G-7S-1P	QSFP-DD：x1ポート QSFP56：x1ポート	1ポート：400G 2ポート：200G/40G 4ポート：100G 8ポート：50G/25G/10G		THOR-400G-7S-1Pデータシートpdf
LOKI-100G-5S-1P	QSFP28 or QSFP+：x1ポート SFP28 or SFP+：x2ポート	1ポート：100G/40G 2ポート：50G 4ポート：25G/10G		LOKI-100G-5S-1Pデータシートpdf
LOKI-100G-5S-2P	QSFP28 or QSFP+：x2ポート	2ポート：100G/40G 4ポート：50G 8ポート：25G/10G		LOKI-100G-5S-2Pデータシートpdf
LOKI-100G-3S-1P	QSFP28 or QSFP+：x1ポート CXP：x1ポート	1ポート：100G 2ポート：40G 8ポート：10G		LOKI-100G-3S-1Pデータシートpdf
ODIN-40G-2S-2P	QSFP+：2ポート	2ポート：40G 8ポート：10G		ODIN-40G-2S-2Pデータシートpdf
ODIN-10G-1S-2P	SFP+：x2ポート	2ポート：10G		ODIN-10G-1S-2Pデータシートpdf
ODIN-10G-5S-6P-CU	RJ45：x6ポート	6ポート：10G/5G/2.5G/1G/100M		ODIN-10G-5S-6P-CUデータシートpdf
ODIN-10G-3S-6P-CU	RJ45：x6ポート	6ポート：10G/1G/100M		ODIN-10G-3S-6P-CUデータシートpdf
ODIN-10G-1S-6P	SFP+：x6ポート	6ポート：10G		ODIN-10G-1S-6Pデータシートpdf
ODIN-5G-4S-6P-CU	RJ45：x6ポート	6ポート：5G/2.5G/1G/100M		ODIN-5G-4S-6P-CUデータシートpdf
ODIN-1G-3S-6P	RJ45：x6ポート	6ポート：1G/100M/10M		ODIN-1G-3S-6Pデータシートpdf

プリインストールソフトウェア

プリインストールされたソフトウェアでトラフィックの生成及び解析、またRFC2544、Y.1564、RFC2886、RFC3918 コンフォーマンス試験を実行可能です。
他にも8種類のスクリプト言語に対応した試験自動化ソフトウェアもご用意しております。
これらのソフトウェアは、ご購入後3年間は無償でアップデート可能なので、初期のランニングコストを抑えます。

・ユーザーフレンドリーなGUIでテストシナリオを効率的に作成
・複数ストリームの遅延等を統計チャートでリアルタイムに監視
・パケットを編集する事で、実環境に近いトラフィックストリームを生成
・パケットキャプチャー機能によるプロトコルレベルでのパケットデコード
・ペイロードのエラー、遅延、ジッター等、特定のフィルタリング設定が可能
・Internet経由で複数ユーザによる同時使用が可能

→ValkyrieManagerデータシートpdf

【対応プロトコル】

Ethernet、Ethernet II、VLAN、ARP、IPv4、IPv6、UDP、TCP、LLC、SNAP、GTP、ICMP、RTP、RTCP、STP、SCTP、MPLS、PBB、FCoE、IGMPv2/3

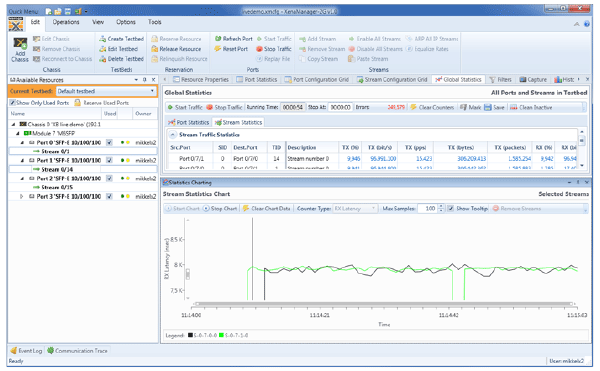

ストリームごとの遅延をリアルタイムで同時に表示する事も可能です。

・VLAN、IPv4/IPv6に対応したRFC2544試験が可能
・ジャンボフレームでの試験にも対応
・フルメッシュ /双方向テスト片方向テスト
・1ポートで複数ストリーム試験が可能

→Valkyrie2544データシートpdf

・RFC2889で規定された、L2スイッチのベンチマークパフォーマンステスト
・IPv4 および IPv6をサポート
・エラーフレームのフィルタリングが可能

→Valkyrie2889データシートpdf

・RFC3918で規定された、 IPマルチキャストテストをサポート
・シンプルな操作によるテストケースの作成、編集、実行
・複数のValkyrie Bay/Valkyrie Compactが混在した環境での試験が可能

→Valkyrie3918データシートpdf

・ITU-Tで規定されたY.1564テストを簡単に実行
・複数ストリームでのRFC2544テストが一度のテストで終了
・EthernetサービスのSLAテストが短時間で完結
・VLAN、MPLS、IPv4、IPv6、UDPなど様々なプロトコルをサポート

→Valkyrie1564データシートpdf

・コマンドラインインターフェイス（CLI）用ツール
・Java、Python、Ryby、Tcl、Perl、BASHなど、様々なスクリプト言語をサポート
・試験自動化環境に最適
・Valkyryrie Managerと互換性がある為、例えば、Valkyryrie Managerで使用したコンフィグをCLIコマンドでそのまま実行が可能

→ValkyrieCLIデータシートpdf

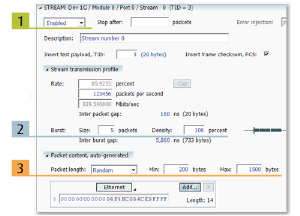

ValkyrieCLI(左)で入力したパラメーターはValkyrie Manager(右)のGUI上では下記の様に反映されます。

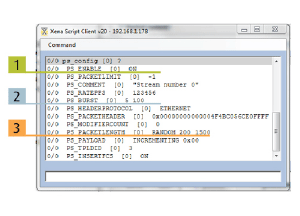

ValkyrieCLIで入力したパラメーター
