【事例解説】220VDC入力・高出力電源の設計課題をどう解決する？潜水艦戦闘管制システムのケーススタディ

潜水艦の戦闘管制システムのように、極限の省スペースと信頼性が求められる防衛・航空宇宙アプリケーションでは、電源設計が最大のボトルネックとなります。「高電圧入力」「熱対策」「省スペース」という3つの難題を、Vicorの電源モジュールがいかにして解決したか。3U VPX規格に準拠した最新のケーススタディを基に、設計のヒントを詳しく解説します。

お問い合わせはこちら

潜水艦戦闘管制システムが直面した「3つの設計障壁」

潜水艦という特殊な環境下では、一般的な産業機器とは比較にならないほど厳しい制約が課せられます。今回の事例では、以下の課題が設計の大きな壁となっていました。

1. 3U VPX規格による極限のサイズ制約

システムは3U VPXフォームファクタを採用しており、電源ユニットの「幅」が非常に重要な要素でした。電源の幅をいかに抑えるかが、ラック内により多くの機能カードを搭載し、システム全体の機能を向上させる鍵となっていました。

2. 艦内バッテリーによる大幅な電圧変動

入力電源は潜水艦のバッテリーから供給される220VDCですが、これは大きく変動する不安定なソースでした。このワイドレンジな入力に対応しつつ、安定した出力を維持する必要があります。

3. ヒートシンク設置不可の熱管理

電源ユニットからの排熱は深刻な問題でしたが、スペースの都合上、冷却用ヒートシンクを設置する余裕がありませんでした。そのため、筐体を介した「伝導冷却（コンダクションクーリング）」のみで熱を逃がす設計が必須とされました。

お悩み解決1：不安定な220V高電圧入力をどう安定化させるか？

不安定な220VDC入力を効率よく制御するため、VicorのDCM DC-DCコンバータモジュールが採用されました 。

• 広範囲な入力電圧への適応力：DCMシリーズは、120Vから420VDCまでの幅広い入力電圧範囲をカバーするモデルをラインナップしており、潜水艦特有の電圧変動にも柔軟に対応可能です 。

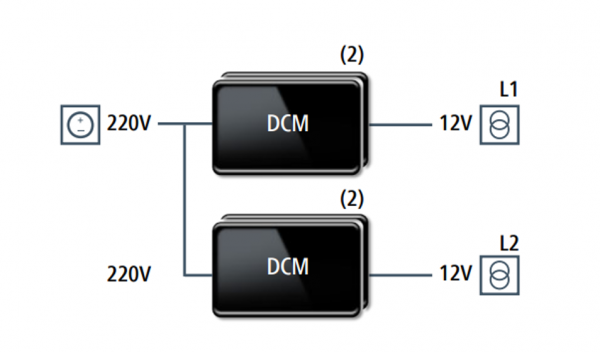

• フロントエンド構成：2つのDCMモジュールを並列に使用することで、12Vのバスラインから合計1200Wという高出力を実現しました 。

お悩み解決2：ヒートシンクを置く場所がない！熱問題をどうする？

熱管理の問題に対しては、DCMモジュールの物理的構造と高いエネルギー変換効率が解決の糸口となりました。

• ChiPパッケージの熱特性：DCMは「ChiP（Converter housed in Package）」パッケージを採用しています。このパッケージは両面冷却に対応しており、伝導冷却の性能を最大限に引き出すことができます。
• 高効率による発熱の抑制：最大93%という極めて高い変換効率により、電力損失（＝無駄な熱）そのものを低減しています。これにより、システム周囲温度が高い環境下でも安定した動作が可能になりました。

お悩み解決3：システムの冗長性を保ちつつ小型化したい

ミッションクリティカルな防衛装備品において、冗長性の確保は譲れない条件です。

• 容易なパワーシェアリング：DCMモジュールは並列運転による電力共有（パワーシェアリング）が容易に実装できるため、複雑な外付け回路なしで高出力化と冗長性を両立できます。
• 超薄型設計による省スペース化：モジュールの厚さはわずか7.26mmです。この薄型プロファイルにより、冗長構成をとるために電源ユニットを2つ並列に配置しても、極めてスリムな筐体幅を維持することができました。

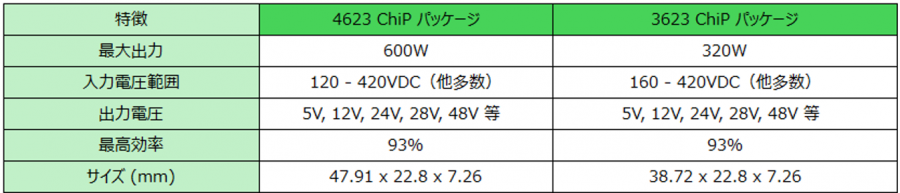

【スペック表】DCMシリーズ主要仕様（代表例）

今回のプロジェクトのベースとなったDCMモジュールの主要スペックをまとめました。

まとめ：過酷な仕様条件を満たすためのモジュール選定のポイント

潜水艦戦闘管制システムの事例から明らかなように、現代の高度な防衛・航空宇宙電子機器には、従来の電源設計の枠を超えたアプローチが求められます。
