C5ISR任務を支える「終わらない飛行」｜有線ドローンの高度な電源設計とVicorモジュールによるSWaP最適化

近年、防衛やセキュリティの現場において、従来のドローン（UAV）よりも柔軟性が高く、迅速な展開が可能なテザードローン（有線給電ドローン）への注目が集まっています。テザードローンは地上から有線で電力を供給するため、バッテリー切れの心配がなく、長時間の運用が可能です。しかし、高度なミッション（C5ISR：指揮・統制・通信・コンピューター・サイバー・インテリジェンス・監視・偵察）をサポートするためには、まだ克服すべき技術的壁が存在します。今回は、テザードローンが直面する「課題」、目指すべき「目標」、そしてそれを実現するVicorの「電源解決策」について解説します。

お問い合わせはこちら

1.現代のテザードローンが抱える「課題」

戦闘員やオペレーターが現代の複雑なミッションを成功させるためには、ドローンに「より多くの高性能な機器（ペイロード）」を搭載し、「より長い時間」飛行させる必要があります。しかし、これには相反する物理的な課題が伴います。

• 重量とサイズの制約： 高度なC5ISR機能を搭載しようとすると、機体が重くなり、それを動かすための電力（および電源システム）も大型化・重量化してしまいます。
• テザー（給電ケーブル）のジレンマ： 大きな電力を送ろうとするとケーブルが太く重くなり、その重さ自体がドローンの飛行性能やペイロード（積載可能重量）を圧迫します。
• 輸送コストの肥大化： 地上電源ユニットやシステム全体が大型化すると、移動に大型の車両が必要となり、迅速な展開が困難になります。

2.ミッション成功のための「目標」

これらの課題を解決し、高度な偵察・通信ミッションを支えるために、次のような具体的な目標が設定されています。

• 「より小型・軽量なシステム」の実現： より小型、あるいはより軽い車両で簡単に輸送・展開できるパッケージング。
• 「ペイロード（積載量）」の最大化： 偵察カメラや通信機器など、複雑なミッションに対応する高度な機能を多く搭載すること。
• 「高効率な運用」の達成： 効率的な電力供給により、広範なミッションと長時間の連続飛行を可能にすること。

3.効率を極める「解決策」：高密度電源ネットワーク

これらの厳しい目標をクリアするために採用されたのが、Vicorのコンパクトで高性能な電源モジュールを用いた「高密度電力供給ネットワーク（PDN）」です。

地上から空中（UAV）まで、超高効率な電力変換を行うことで、システム全体の軽量化と小型化に成功しました。

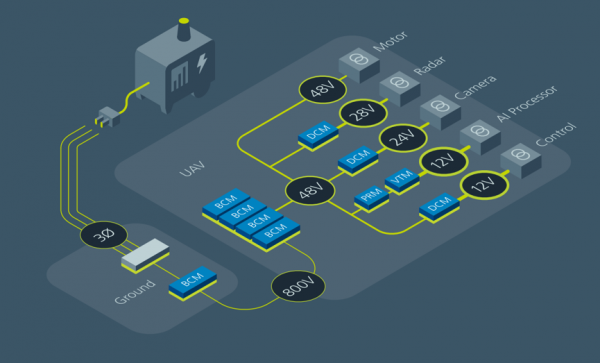

具体的な電源アーキテクチャ

1. 地上電源の超高電圧化（BCMモジュール）： 地上では、三相または単相の交流電源を、VicorのBCM® バスコンバータモジュールを使って400Vまたは800Vの高電圧に変換します。電圧を高くすることで電流を抑えられるため、「より薄く軽量なテザー（給電ケーブル）」の使用が可能になります。
2. UAV（機体）側での効率的な逆変換： 機体に搭載された2つ目のBCMモジュールは、その「双方向性」という特性を活かし、テザーから送られてきた高電圧を、機体内の効率的な48Vバスへと安全に逆変換します（高電圧からSELV：超低電圧への高性能変換）。
3. 各コンポーネントへの最適給電：
   • DCM™ DC-DCコンバータ： 48Vバスから、さまざまな偵察機能やダウンストリームの負荷へ効率的に電力を供給。
4. PRM™ / VTM™ モジュール： 高電流を必要とするオンボードコンピューティング（機体内のAIやプロセッサ）へ、ピンポイントで最適に電力を供給。

まとめ：この解決策がもたらすメリット

Vicorの電源ソリューションを導入した結果、テザードローンは以下の圧倒的なアドバンテージを獲得しました。

• 機体・地上双方の劇的な軽量化： 小型地上電源ユニットの採用と、テザーの薄型・軽量化により、システム全体の機動性が向上。
• ミッションの高度化： 電源システム自体の重量・サイズが削減された分、より複雑なC5ISRペイロードを多く搭載可能に。
• 稼働時間の延長： 高効率（98%）な電力変換により、熱の発生を抑え、長時間の安定した飛行ミッションを強力にサポート。
