産業用3Dプリンターの造形速度を加速させる！Vicorモジュールが実現する「高出力・省スペース」電源設計の極意

3Dプリンターの開発において、「速度」と「精度」の向上は常に求められる至上命題です。しかし、システム全体の設計を根本から見直すとなれば、膨大なコストと開発期間がかかってしまいます。今回は、「システム設計には大きな変更を加えず、電源方式を最適化するだけ」で、印刷速度と精度の両方を飛躍的に向上させた画期的な成功事例をご紹介します。

お問い合わせはこちら

●1.抱えていた課題
●2.目指した目標
●3.解決策とその結果
●まとめ

1.抱えていた課題

速度と精度を阻む「電源システム」の限界

ある産業用3Dプリンターメーカーは、既存のシステム設計を維持したまま、さらなる高速化・高精度化を達成する方法を模索していました。

VicorのFAEが詳しく分析したところ、ボトルネックは意外なところにありました。それが「電源システム」です。具体的には、以下の3つの課題がありました。

応答速度の限界（印刷速度への影響）

既存の電源システムは過渡応答（負荷の急激な変化に対する追従性）が低く、これが印刷速度を制限する原因になっていました。

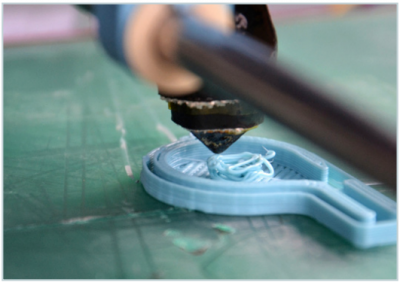

プリントヘッドの重量（印刷精度への影響）

印刷精度を高めるためには、プリントヘッド自体を軽量化・小型化する必要があります。しかし、従来の電源ソリューションは重く、ヘッドの精密な動きを妨げていました。

動的負荷への対応

システム内にある複数の位置決めモーターが激しく動くため、そこで発生する急激な動的負荷に耐えられるタフな電源が求められていました。

2.目指した目標

「省スペース・軽量化」と「高速応答」の両立

メーカーが掲げた目標は、「システム設計はそのままに、電源のサイズと重量を極限まで削り落とし、なおかつモーターの激しい動きに追従できる超高速な電源システムを構築する」という極めてシンプル、かつ難度の高いものでした。

これを実現するため、電源の概念を根本から変えるアプローチが必要となりました。

3.解決策とその結果

Vicorの「FPA（ファクタライズド・パワー・アーキテクチャ）」がもたらしたブレイクスルー

この難題をクリアするために導入されたのが、Vicor独自の電源コンポーネント技術「FPA（ファクタライズド・パワー・アーキテクチャ）」です。

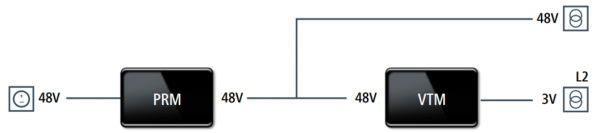

従来のDC-DCコンバータは「電圧の安定化（レギュレーション）」と「変圧・絶縁（変電）」を一つのパッケージで行っていましたが、FPAはこの2つの機能を完全に分離（ファクタライズ）します。

PRM（プリレギュレータモジュール）： 電圧を安定化させる
VTM（電圧変換モジュール）： 負荷の直前（負荷点）で電圧を分離・降圧する

驚異的な小型・軽量化の実装

実装されたモジュールは、目を疑うほどの軽さと小ささです。

PRM: 重量わずか15g（32.3 × 21.8 × 6.48mm）
VTM: 重量わずか14.5g（32.3 × 21.8 × 6.48mm）

機能を分けたことで、配置の自由度が劇的に向上

FPAの最大のメリットは、機能を分けたことで「おいしい場所に、おいしいモジュールを置ける」点にあります。今回のアプリケーションでは、制御を担う「PRM」をプリントヘッドから離れた場所に配置し、変圧を行う軽量な「VTM」だけをプリントヘッド（負荷点）に配置しました。

まとめ

この革新的な配置により、産業用3Dプリンターは以下の劇的な進化を遂げました。

プリントヘッドの最軽量化に成功

ヘッド側の電源サイズと重量を最小限に抑えたことで、ヘッドの慣性が減り、印刷精度が大幅に向上しました。

応答速度の圧倒的な向上

VTMを負荷（モーターやヘッド）のすぐ近くに配置できたため、電圧レギュレーションの精度が上がり、システム全体の応答速度が向上。結果として印刷速度の高速化を達成しました。

既存の基本設計には手を触れず、電源の「アーキテクチャ（構造）」を変えるだけで、マシンのポテンシャルを最大限に引き出す。VicorのFPAは、次世代の産業機器開発における強力な最適化ソリューションです。
