半導体テストの進化を支える48V給電｜ATE（自動テスト装置）の性能を最大化するVicorの高密度電源アーキテクチャ

半導体需要が世界中で高まる中、ICチップのテスト工程はかつてない変革を迫られています。こちらの記事では、テスト対象となるICピン数の増加と、それに伴う「熱・サイズ・コスト」の壁をどのように乗り越えるべきか、具体的な課題と革新的な解決策について解説します。

お問い合わせはこちら

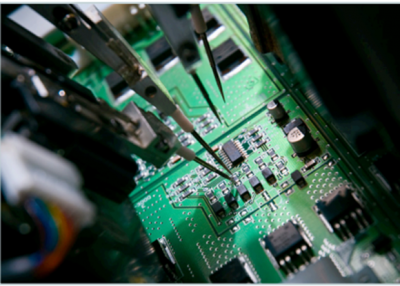

1.現代のICテストが直面する「3つの課題」

日々進化する半導体プロセスにおいて、テスト工程では主に以下の3つの深刻な課題が浮き彫りになっていました。

• テスト装置の大幅なハードウェア変更の必要性

• 「サイズ・重量」と「信頼性」のトレードオフ

• 個別チップへの柔軟な電圧調整

2.目指すべき「目標」

これらの課題をクリアするために、掲げられたゴールは以下の通りです。

「テストヘッドを徹底的に小型・軽量化しつつ、24時間稼働に耐えうる高い信頼性（低発熱）を維持する。さらに、異なるテスト電圧へもノンストップかつ低コストで対応できる柔軟な電源システムを構築する。」

これを実現するためには、従来の電源設計の常識を覆す新しいアプローチが必要でした。

3.解決策：ファクタライズドパワー（FPA）の採用

この難局を打開したのが、「ファクタライズドパワー（FPA）」という革新的な電源アーキテクチャです。

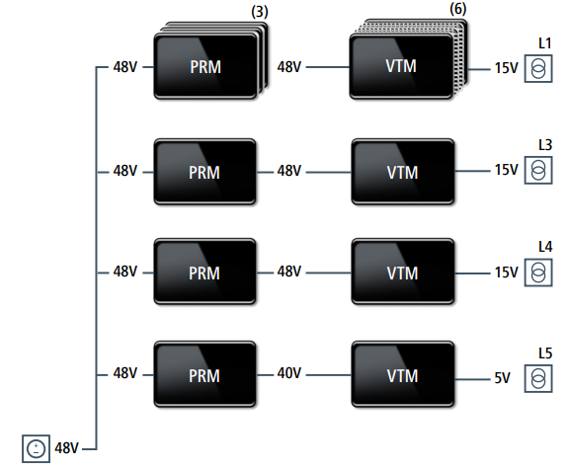

• 負荷側（テストヘッド）の負担を最小限に 発熱とサイズの原因となるレギュレーション部（PRM）を、負荷から離れた別の場所に配置。テストヘッド側には、変圧機能のみを持つ非常にコンパクトな「VTM」だけを配置しました。これにより、フルコンバータを丸ごと載せる従来の方法に比べ、負荷側での電力損失とコンバータサイズを大幅に削減することに成功しました。

4.もたらされた劇的な「結果」

ファクタライズドパワーの導入は、テストシステムの性能を飛躍的に向上させました。

① テストヘッドの劇的な軽量化と信頼性の向上

VTMは高いスイッチング周波数で動作するため、極めて高い電力密度を持ちながら、非常に小型かつ軽量です。これがテストヘッドの軽量化に大きく貢献しました。さらに、VTMの極めて高い変換効率のおかげでテストヘッド内の発熱が最小限に抑えられ、厳しい環境下で要求される「高い信頼性」と「MTBF（平均故障間隔）の値」を確実にクリアできました。

② セットアップコストの削減と柔軟な電圧調整

まとめ

ICピン数の増加と高速化という市場の要求に対し、電源の「機能分離（ファクタライズ）」は、スペースと熱の制約を同時に解決する決定打となりました。テストヘッドの「重い・熱い・高コスト」に悩まされている設計者の方は、ぜひこのファクタライズドパワー（FPA）の導入を検討してみてはいかがでしょうか。
