電源システムを劇的に簡素化！セントラルDC-DCコンバータが実現する「軽量・高密度」な電力変換の最適解

電気自動車（EV）の進化に伴い、車内の電子負荷は増大の一途を辿っています。従来の「シルバーボックス」と呼ばれる大型の分散型コンバータでは、重量とスペースの制約をクリアすることが困難になっています。本記事では、Vicorのパワーモジュールを活用した「セントラルDC-DCコンバータ」がいかにしてシステム全体のSWaP（サイズ・重量・電力）を改善し、12Vから48Vへの移行を加速させるか、具体的な設計Tipsと共に解説します。

お問い合わせはこちら

●1.EV電源システムの課題：分散型「シルバーボックス」の限界

●2.SWaP最適化：Vicorモジュールによる「統合コンバータ」の革新
●3.技術解説：高効率なセントラルPDNを構築するための設計
●4.導入メリットのまとめ：ディスクリート設計 vs セントラル・モジュール設計
●まとめ：EVの航続距離と安全性を両立する「電源の統合」

1.EV電源システムの課題：分散型「シルバーボックス」の限界

これまでのEVでは、オンボードチャージャー（OBC）やインバータ、DC-DCコンバータが個別の筐体として存在し、それぞれが複雑な冷却系を必要としていました。

容積と重量の増大：各コンポーネントが個別の冷却ジャケットや筐体を持つことで、車両全体の重量が増し、航続距離を圧迫。
故障リスクの増加：個別のユニットを接続するために数百ものコネクタやはんだ付け箇所が存在し、振動の激しい車載環境では故障の要因へ。
スケーラビリティの欠如：車種ごとに専用設計が必要となり、電力需要の増減に対しての柔軟な対応が困難。

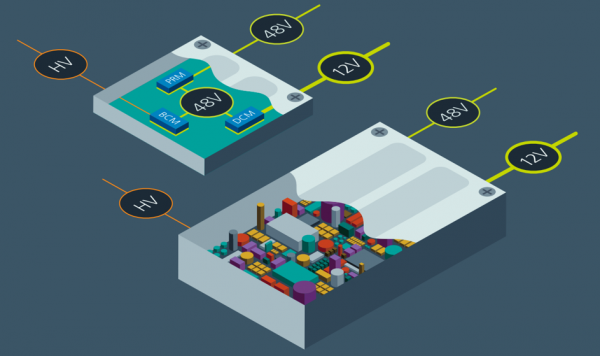

2.SWaP最適化：Vicorモジュールによる「統合コンバータ」の革新

Vicorのパワーモジュールは、業界をリードする電力密度を誇り、複数の機能を一つの小さな筐体に統合することを可能にします。

劇的な小型・軽量化：例えば、2.5kWの電力を供給するBCM6135は手のひらサイズ（65g）であり、従来のディスクリート設計と比較して最大5倍の電力密度を実現します。
絶縁機能の内蔵：モジュール自体に絶縁機能が統合されているため、外部に巨大な絶縁トランスを配置する必要がなく、安全性を保ちながら極限まで小型化できます。
シンプルな熱管理：98%に達する高い変換効率により自己発熱が少なく、複雑な液冷システムを簡素化、あるいはパッシブ冷却への置き換えを可能にします。

3.技術解説：高効率なセントラルPDNを構築するための設計

高電圧バッテリー（400V/800V）から12V/48VのSELV（安全特別低電圧）系統へ効率的に変換するための設計ポイントを紹介します。

固定比率変換（BCM）とレギュレーションの分離

効率を最大化するために、変換の役割を分けます。

解決策：まずBCM6135を用いて、高電圧を48Vの中間バスへ98%の効率で降圧します。その後、PRM3735で安定した48Vレールを生成し、必要に応じてDCM3735で12Vへ変換する「Factorized Power Architecture (FPA)」が有効です。

列化による容易なスケーラビリティ

車種ごとの電力要求の違いに柔軟に対応します。

解決策：Vicorのモジュールは複雑な外付け回路なしで容易に並列接続が可能です。ベース設計を共通化しつつ、モジュールの数を増減させるだけで、異なるクラスの車両に対応する電源システムを短期間で構築できます。

双方向変換（NBM）による既存12V負荷のサポート

48Vへの移行期において、12Vのレガシー負荷との互換性を保つ必要があります。

解決策：双方向コンバータであるNBMシリーズを活用することで、48Vと12Vの間でシームレスに電力を融通し、デュアルバッテリーシステムの最適化を図ります。

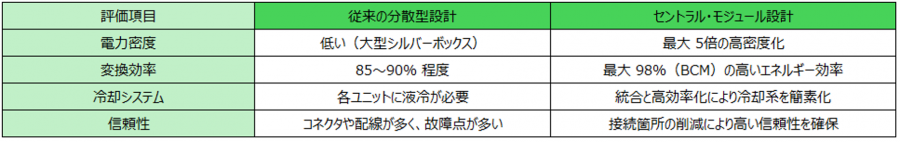

4.導入メリットのまとめ：ディスクリート設計 vs セントラル・モジュール設計

まとめ：EVの航続距離と安全性を両立する「電源の統合」

セントラルDC-DCコンバータへの移行は、単なる省スペース化に留まらず、車両全体のエネルギー効率と信頼性を底上げする戦略的なアプローチです。

Vicorのパワーモジュールを採用することで：

1g、1mm単位の最適化：極小・軽量なモジュールが、次世代EVのパッケージング効率を最大化。
開発期間の劇的短縮：検証済みのコンポーネントを組み合わせることで、複雑な電源回路の再設計コストを抑制。
将来の48V化への即応：柔軟なモジュール構成により、進化し続ける車載電子プラットフォームへ迅速に対応可能。

激化するEV市場において、Vicorのモジュールを活用した「電源アーキテクチャの刷新」は、製品の競争力を定義する鍵となるでしょう。
