はじめてのBluetooth Mesh [Mesh 評価キット Windows アプリケーション編]


ビル/工場の管理やスマートホームなどに Bluetooth® Low Energy (以下、BLE) を使うことをご検討されているお客様、インフィニオン テクノロジーズ社の製品をご検討いただくお客様を対象として、Bluetooth Meshテクノロジーの評価キットについてご説明します。
今回は、 CYBT-423028-EVAL評価ボードを使用した、Meshデバイスを制御するWindowsアプリケーションを説明します。
Windowsのヘルパーアプリケーション
Bluetooth Meshのデバイスの開発や評価を行うため、Windowsで動作するヘルパーアプリケーションが、インフィニオン テクノロジーズ社から提供されています。このアプリケーションを使用して、デバイス接続やメッセージ通信を行うことができます。
- MeshClient
Windows PC内蔵のBluetoothデバイスやstackを使用して動作するアプリケーション
このアプリケーションは、LevelモデルのMeshデバイスと接続して、デバイスのlevelの制御(センサ値などの取得)をすることができます。

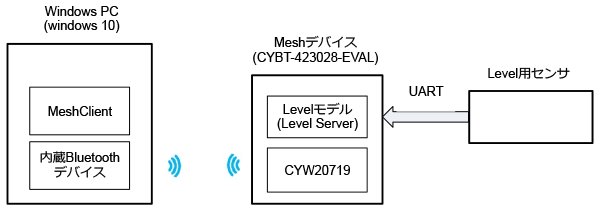

- 接続構成
使用方法
アプリケーションのインストール
アプリケーションは、デバイス開発ツールの「ModusToolbox™」に同梱されているため、このツールをインストールする必要があります。
アプリケーションは、以下のインストールフォルダに収容されています。単独実行可能なexeファイルであるため、インストール作業は不要です。(任意のフォルダにコピーして使用可能)
- C:¥Users¥<xxxxxx>¥mtw¥wiced_btsdk¥tools¥btsdk-peer-apps-mesh¥Windows¥MeshClient¥Release¥x86¥MeshClient.exe
※<xxxxxx>はユーザー名です。
セットアップ
- アプリケーションを起動すると、以下の画面が表示されます。

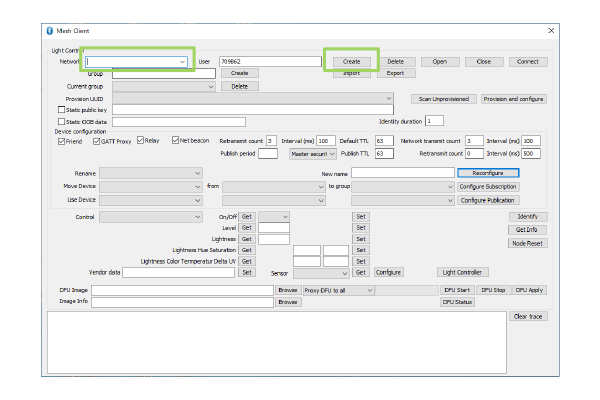

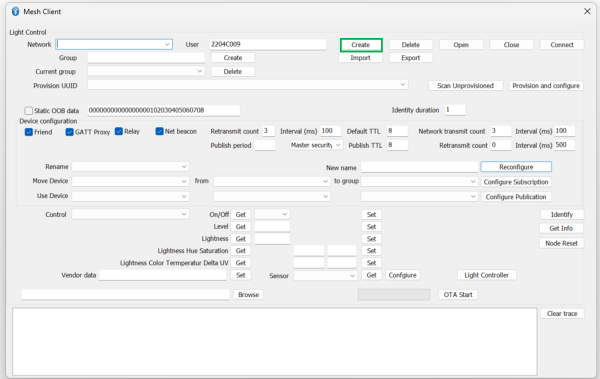

- ネットワーク名(任意)を入力して、Createボタンを押下します。

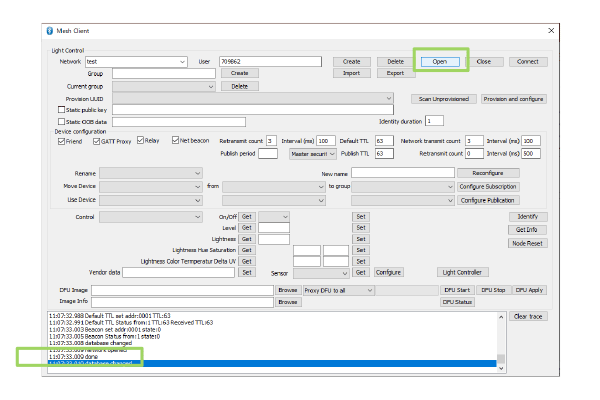

- 続いて、Openボタンを押下します。

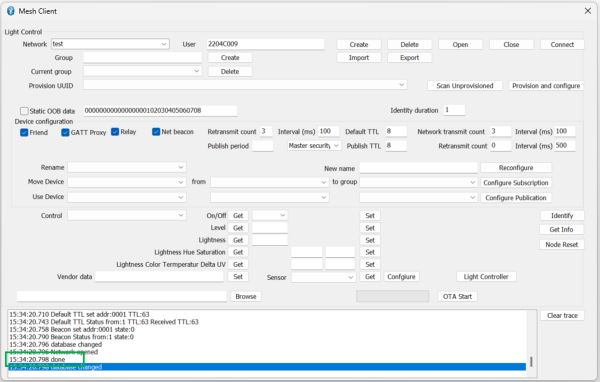

- Traceログの表示ボックスに、doneが表示されます。
デバイス追加
- Meshデバイス(ノード)を検索します。

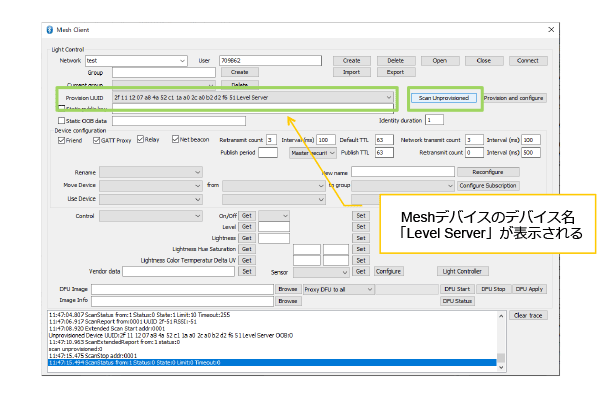

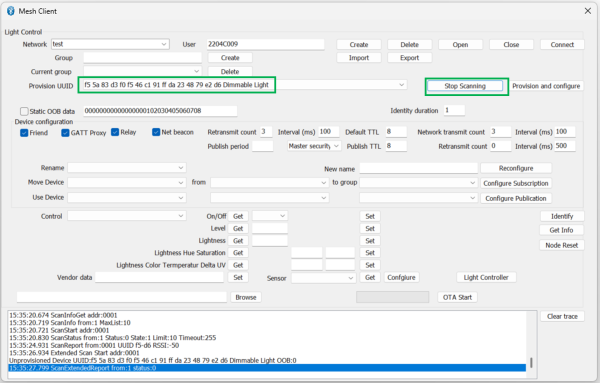

- Scan Unprovisionedボタンを押下すると、Provisioned UUIDのリストボックスに、デバイスが表示されます。デバイスが表示されたら、Stop Scanningボタンを押下します。
- 検索したMeshデバイス(ノード)をネットワークに追加(=接続)します。

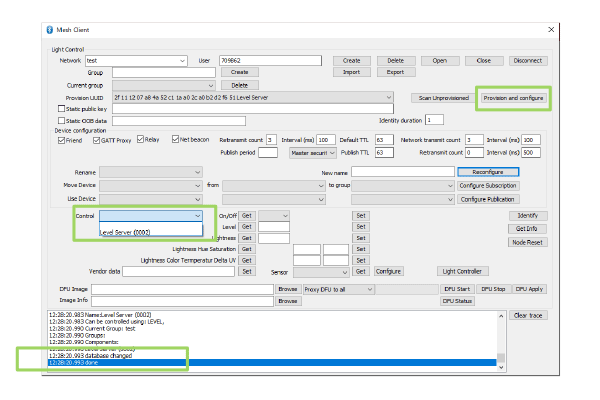

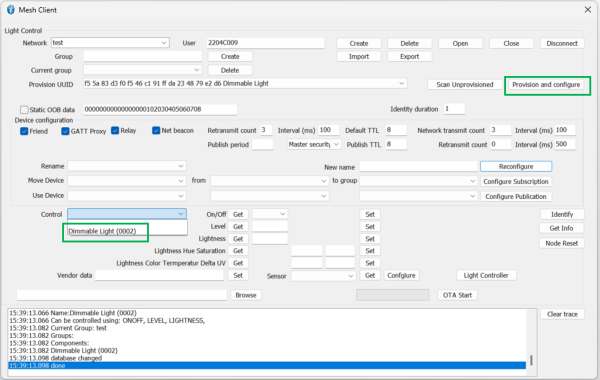

- Provision and configureボタンを押下すると、Traceログにdoneが表示され、Controlリストボックスにて、デバイス名が選択表示できるようになります。
- 無線使用が混み合っている環境では、デバイス追加が失敗する(タイムアウトする)場合があります。
担当エンジニアからの一言
今回は、 Meshデバイスを制御する、Windowsアプリケーションを説明しました。
これまでの説明が、 Bluetooth Meshテクノロジーを使⽤する開発の参考となれば幸いです。
その他すべての名称は、それぞれの所有者に帰属します。
