XENSIV™ PAS CO2 Sensorのご紹介


近年のパンデミックにより、室内空気環境に対する意識が高まっており、正確で手頃な環境モニタリングソリューションがこれまで以上に重要になっています。また、ウイルス(COVID-19やインフルエンザなど)の感染経路の一つであるエアロゾルと二酸化炭素濃度の間には相関関係があることが明らかになっていることから、室内のCO₂濃度を確実に測定できれば、ウイルス感染のリスクを積極的に管理することができます。
インフィニオン テクノロジーズのXENSIV™ PAS CO2センサーは、サイズやコスト面での優位性に加えて、優れた精度を実現しており、実際のCO₂レベルを直接読み取ることが可能です。この信頼性の高いCO₂測定により、室内空気質のスマートなモニタリングを実現します。
インフィニオン テクノロジーズの画期的な CO₂ センサー技術

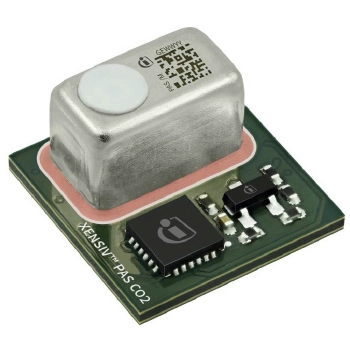

XENSIV™ PAS CO2
出典:Infineon
XENSIV™ PAS CO2 は、検出器、赤外線光源、光フィルターを含む光音響分光(PAS)トランスデューサ、赤外線光源を駆動する MOSFETチップ、そして、信号処理やアルゴリズムを実行するマイクロコントローラを一つのプリント基板上に集積化しています。マイクロコントローラには ppm演算と共に高度な補正および設定アルゴリズム等、 CO₂ の測定に必要な処理がすべて実装されているため、既存のシステムに簡単に組み込むことが可能です。また、非常に感度の高いMEMS音響検出器を集積プリント基板に実装したことで、他の市販される CO₂ センサーと比較して75%以上の小型化を実現するとともに、最新のNDIRセンサーと比較しても、性能・コスト・サイズ面で優れています。
XENSIV™ PAS CO2の特長
- 極めて小さなサイズ(14 x 13.8 x 7.5mm3)
- ppmレベル(±30ppm、測定値の±3%)の高精度で堅牢な性能
- テープ&リール梱包で出荷される表面実装(SMD)型パッケージ
- 高度な補正および自己校正アルゴリズム
- 様々な構成オプション(サンプリング率、ベースライン校正など)とインターフェイス(UART、I2C、PWM)
XENSIV™ PAS CO2の利点
- 最終製品での省スペース化
- 高品質データとスマートビルディング標準規格への準拠
- 費用対効果の高い大量アセンブリと容易なシステムインテグレーション
- 設計から市場投入までが迅速になるプラグアンドプレイ
- 様々な構成オプションによる柔軟性

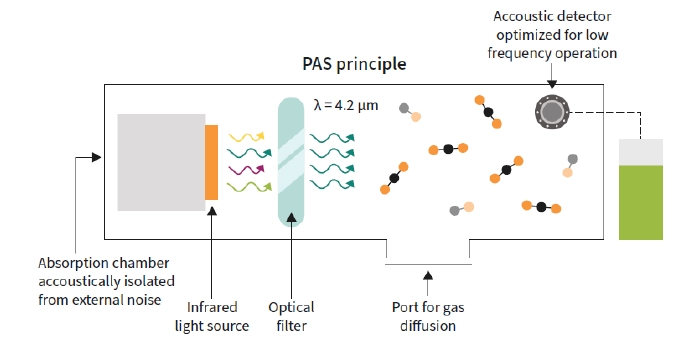

光音響分光法(PAS)の原理
PAS原理を下図に示します。CO₂ の測定は音響的に外部ノイズから絶縁された計測チャンバー内で実施されます。赤外線光源から光パルスが照射され、CO₂ 吸収波長(λ=4.2µm)に調整した光フィルターを通過します。計測チャンバー内の CO₂分子は、ろ波された光を吸収して振動を引き起こし、パルス毎に圧力波が生成されます(光音響効果)。この圧力変化は、高精度な ppm測定値を取得できるよう低周波数動作に最適化されたMEMS音響検出器によって検出され、マイクロコントローラでCO₂ 濃度測定値に変換されます。
評価基板
XENSIV™ PAS CO2 Mini 評価ボードおよび XENSIV™ PAS CO2 Sensor2Go 評価キットは、搭載されるセンサーモジュールの IRエミッター電源の違いにより以下の2種類があります。
IRエミッター電源 | センサー | Mini 評価ボード | 評価キット |
5V | ![]() PASCO2V15 |
![]() EVAL_CO2_5V_MINIBOARD |
![]() EVAL_CO2_5V_SENSOR2GO |
12V | ![]() PASCO2V01 |
![]() EVAL_PASCO2_MINIBOARD |
![]() EVAL_PASCO2_SENSOR2GO |

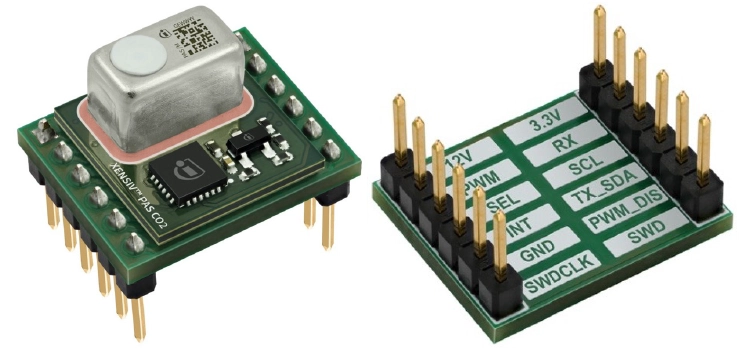

XENSIV™ PAS CO2 Mini 評価ボード
XENSIV™ PAS CO2 Mini-Board
出典:Infineon
XENSIV™ PAS CO2 Mini 評価ボードを使用することで、CO₂ センシングアプリケーションの迅速なプロトタイピングと設計が可能になります。
- 特長
- XENSIV™ PAS CO2 Sensor2Go評価キットと互換性があり、ラボでの評価が容易
- 標準の2.54mmピンヘッダでアプリケーションボードに簡単に接続でき、リフロー工程が不要
- 製品のすべての信号と機能にアクセス可能
- リフロー実装に対応した複合基板レイアウト

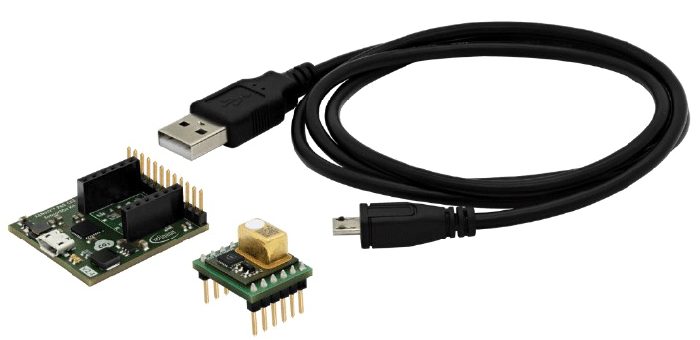

XENSIV™ PAS CO2 Sensor2Go 評価キット
PAS CO2 Sensor2Go Evaluation kit
出典:Infineon
XENSIV™ PAS CO2 Sensor2Go 評価キットは、USB経由でPCに接続することにより、迅速かつ容易に評価できるよう開発されました。Sensor2Go 評価キットは、付属する PAS CO2 Mini 評価ボードと組み合わせて使用することが可能です。
まとめ
インフィニオン テクノロジーズの XENSIV™ PAS CO2 センサーは、光音響分光法(PAS)の技術を活用し、既存の CO₂センサーソリューションの課題を克服した、非常に小型で高精度な真の CO₂センサーを提供します。評価方法もとても簡単!
次回は「XENSIV™ PAS CO2 Sensor2Go evaluation kit の使い方」をご紹介します。
