XENSIV™ PAS CO2 Sensor2Go evaluation kitの使い方

XENSIV™ PAS CO2 センサーは、光音響分光法（PAS）のコンセプトに基づいて設計されており、既存の CO₂センサーのサイズと性能を向上させる優れたソリューションです。このセンサーを迅速かつ効率的に評価するためのツールとして、 XENSIV™ PAS CO2 Sensor2Go 評価キットが提供されています。

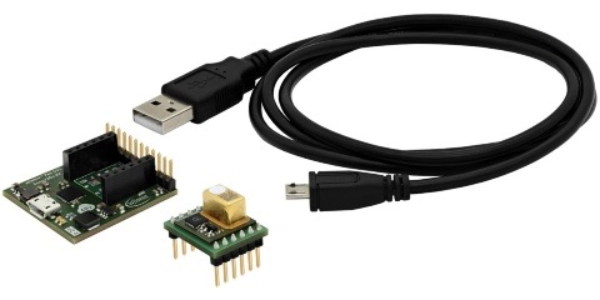

PAS CO2 Sensor2Go Evaluation kit
出典：Infineon

XENSIV™ PAS CO2 Mini 評価ボードおよび XENSIV™ PAS CO2 Sensor2Go 評価キットは、搭載されるセンサーモジュールの IRエミッター電源の違いにより以下の２種類があります。

IRエミッター電源	センサー	Mini 評価ボード	評価キット
5V	PASCO2V15	EVAL_CO2_5V_MINIBOARD	EVAL_CO2_5V_SENSOR2GO
12V	PASCO2V01	EVAL_PASCO2_MINIBOARD	EVAL_PASCO2_SENSOR2GO

• XENSIV™ PAS CO2 Sensor2Go evaluation kit 梱包内容
  • XENSIV™ PAS CO2 evaluation motherboard
  • XENSIV™ PAS CO2 mini-evaluation board
  • micro-USB cable
• XENSIV™ PAS CO2 Sensor2Go evaluation kit の特長
  • micro-USB 経由で PC と接続し、専用の GUI で評価することが可能
  • 光源用 12V or 5V を安定して確保する電源管理ユニットを搭載

XENSIV™ PAS CO2 Sensor2Go 評価キットは、 XENSIV™ PAS CO2 Sensor2Go GUI を用いて評価することが可能です。必要なツールを PC にインストールし、評価キットを接続するだけで、 CO₂センサーの評価をすぐに開始できます。

• Step1：XENSIV™ PAS CO2 Sensor2Go GUIのダウンロード

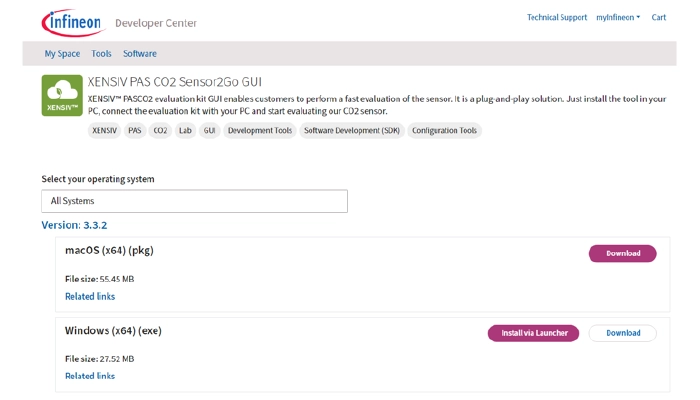

  • XENSIV™ PAS CO2 Sensor2Go GUI は、 Infineon Developer Centerからダウンロードできます。
    （ダウンロードするためには、My Infineon のユーザー登録が必要です。）

インストールする PC の OS に合わせたパッケージをダウンロードしてください。
以降のパソコンの環境は、Windows を使用しての説明になります。

• Step2：XENSIV™ PAS CO2 Sensor2Go GUI のインストール
  • ダウンロードした exeファイルをダブルクリックしてインストールを開始します。

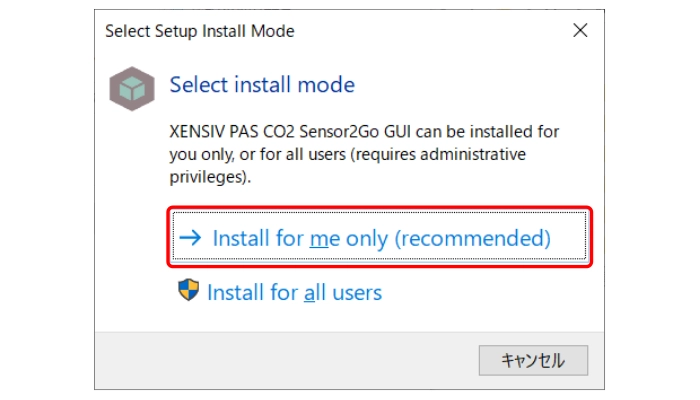

  • Select install mode で、「Install for me only (Recommended)」をクリックします。

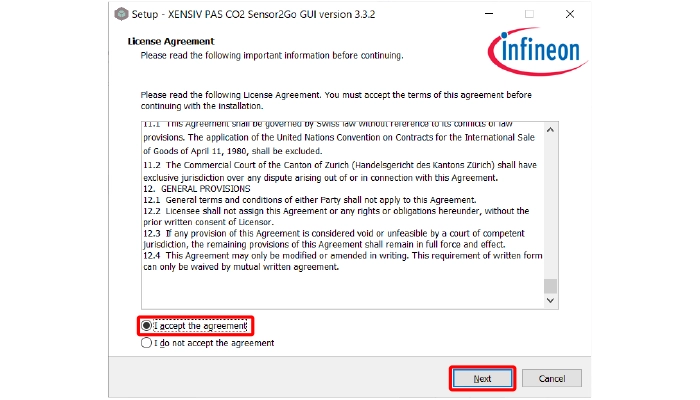

• • License Agreement（使用許諾）の内容を確認し、「I accept the agreement」を選択して「Next」をクリック

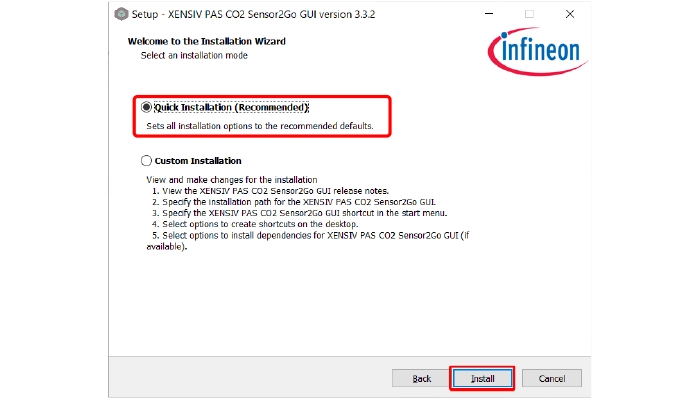

• • 「Quick Installation (Recommended)」を選択し、「Install」をクリックしてインストールを開始します。

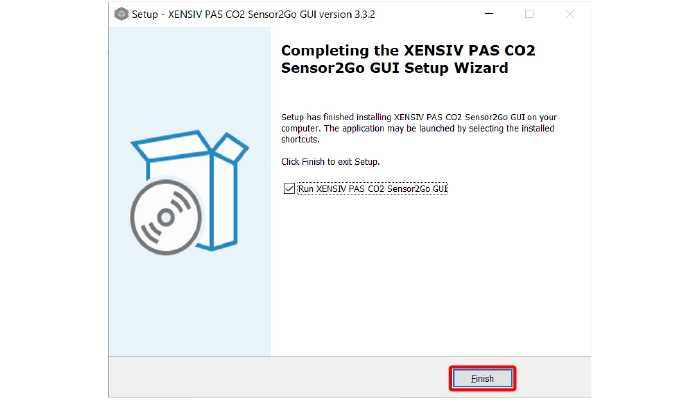

• • インストールが終わると下図のような画面が表示されます。
  • 「Finish」をクリックしてセットアップを終了し、XENSIV™ PAS CO2 Sensor2Go GUI を起動します

• Step3：XENSIV™ PAS CO2 Sensor2Go の接続
  • micro USB ケーブルを使用して PCとXENSIV™ PAS CO2 Sensor2Go 評価キットを接続します。

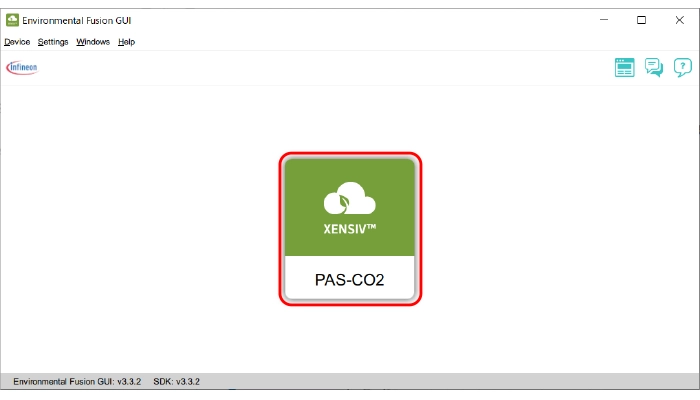

    XENSIV™ PAS CO2 Sensor2Go 評価キットが認識されると、GUI 画面内に「XENSIV™ PAS CO2」アイコンが現れます。

• Step4：データ取得開始
  • 「XENSIV™ PAS CO2」アイコンをクリックしてデータ取得を開始します。

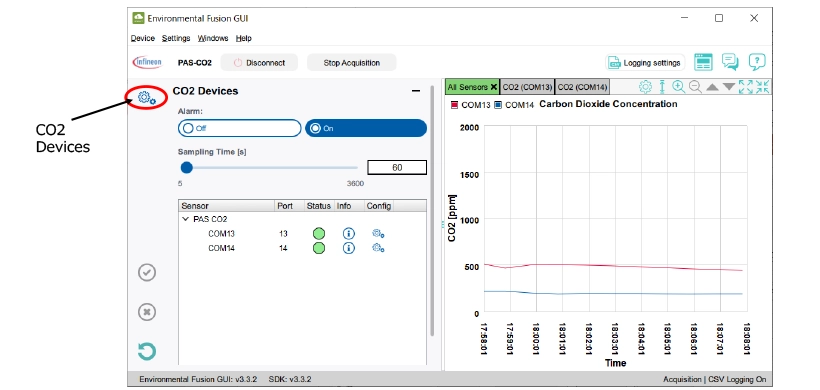

    XENSIV™ PAS CO2 Sensor2Go GUI は、複数のデバイスの接続(最大 10)をサポートします。
  • [CO2 Devices] ボタンを押すと、接続されているすべてのデバイスが拡張可能な CO₂ デバイス ペインのツリー ビューに一覧表示されます。

ソフトウェア設定詳細

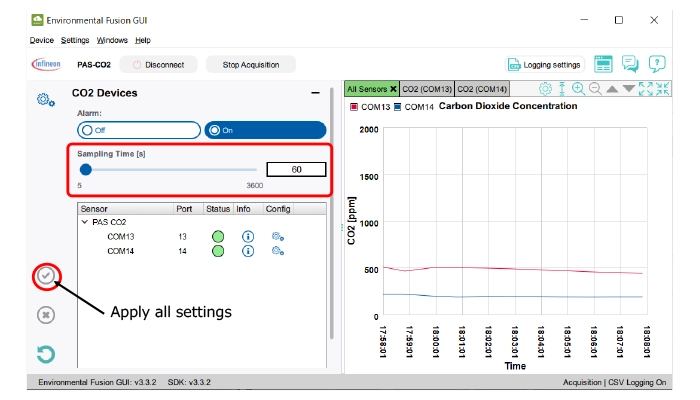

• サンプリング時間設定 [s]
  スライダー ボックスを介して、もしくはテキスト ボックスに値を入力することにより、センサーのサンプリング レートを設定できます。関連する設定を変更した後は、Enter キーを押してから「Apply all settings」ボタンをクリックします。
  注：サンプリング時間の変更は、すべてのデバイスに対してグローバルに適応されます。

• Main Toolbar
  XENSIV™ PAS CO2 Sensor2Go GUI のメイン ツールバーは、提供する機能に応じて 4つのセクションで構成されています。

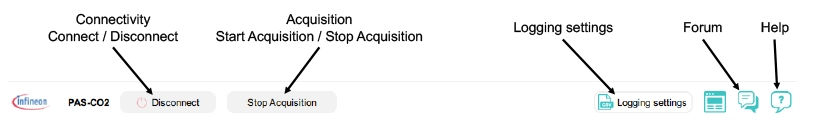

Main Toolbar for XENSIV™ PAS CO2 Sensor2Go GUI

• • Connectivity：接続の制御
  • Acquisition：取得管理
  • Logging：ロギング設定ボタン
    XENSIV™ PAS CO2 Sensor2Go GUI アプリケーションは、測定値を記録して CSV ファイルに保存する機能を提供します。自動ロギングはデフォルトで有効になっています。
  • Help/Forum：一般的な GUI 機能について

• 拡張機能

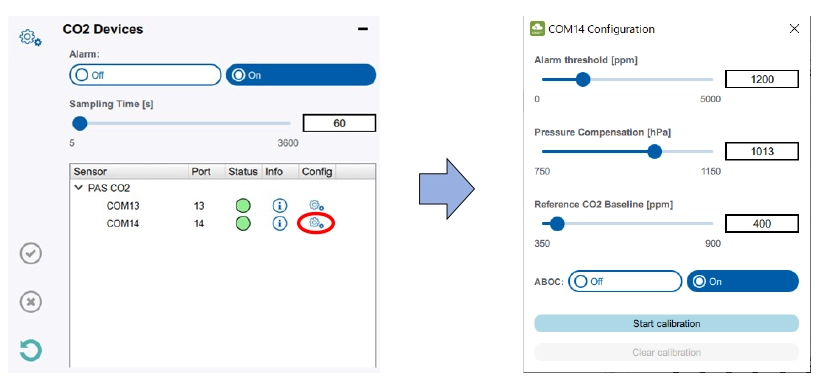

  接続された個々のセンサー毎にさまざまな設定が可能です。

各センサー毎の機能設定

• • Alarm threshold [ppm]
    アラーム用のしきい値を設定できます。ここで設定したしきい値を超えると、ステータスの色が変化します。
    アラームしきい値は、視覚的なアラートのみを提供します。
  • Pressure compensation [hPa]
    圧力補正は、圧力値をスライダーボックスで設定するか、テキストボックスに値を入力することでトリガーできます。
  • Reference CO2 Baseline [ppm]（フォース補正）
    スライダーボックスを使用、もしくはテキストボックスに値を入力して「Reference CO2 baseline [ppm]」を設定し、「Start Calibration」ボタンを押すことでフォース補正を開始します。
    注: フォース補正を有効にする前に、参照 CO₂濃度を決定する必要があります。
  • ABOC
    自動ベースライン オフセット補正 (ABOC) の ON/OFF を設定します。

インフィニオン テクノロジーズの XENSIV™ PAS CO2センサーは、光音響分光法（PAS）の技術を活用し、既存のCO₂センサーソリューションの課題を克服した、非常に小型で高精度な真のCO₂センサーを提供します。今回紹介しました XENSIV™ PAS CO2 Sensor2Go 評価キットは、XENSIV™ PAS CO2 センサーを容易に評価できるキットですので、導入時の評価へのご活用にぜひご検討ください。
