小型で高い耐久性をもつ温度・湿度データロガー「iButton」のご紹介
Analog Devices, Inc.(以下、アナログ・デバイセズ社)のThermochron(以下、サーモクロン)とHygrochron(以下、ハイグロクロン)は、iButton®デバイスを採用した温度および湿度データロガーです。iButton®の特長である小型で高い耐久性を活かし、物流や製造プロセスでの効率的なデータ収集を可能にする製品をご紹介します。
※こちらで紹介しているiButton®はKNラボラトリーズ社と同様の製品となります。
製品概要
iButton®とは？

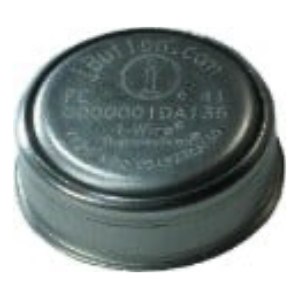

Information Button(インフォメーション ボタン)を語源としており直径16mmのステンレス缶の中にセンサ、メモリ、RTC、バッテリー等を搭載したモジュール製品です。
高い耐久性を持ち、屋内外の厳しい環境に耐えることが可能です。
サーモクロン、ハイグロクロンとは？
サーモクロンは温度データロギングに特化した製品で、広範な温度測定アプリケーションに使用されます。
一方で、ハイグロクロンは湿度と温度の同時計測に特化した製品で、環境モニタリングや品質管理に使用されます。
共に、温度や湿度のデータを長期間にわたって記録することが可能です。
構造
サーモクロン、ハイドロクロンは温度センサ、湿度センサ(ハイドロクロンのみ)、メモリ、RTC、バッテリ、通信回路が厚さ16mmのステンレス缶の中に搭載されています。

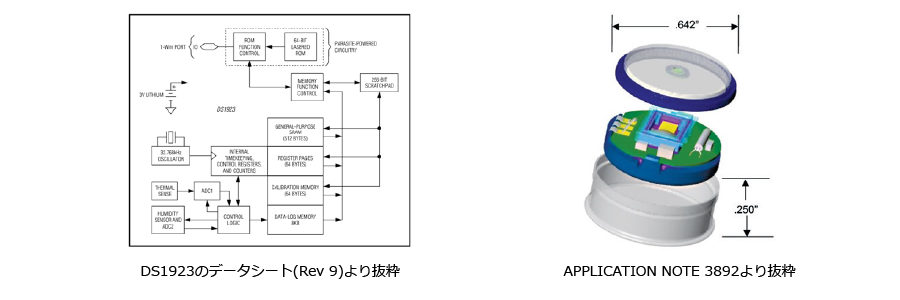

一例として以下にハイドロクロンであるDS1923の内部ブロックと構造を示します。
使い方
一般的にiButton®をPCに接続し測定条件の設定と測定データの取得を行います。以下が手順の概要です。

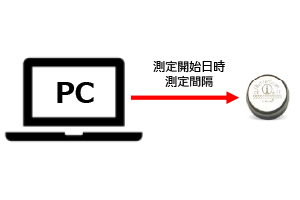

①測定条件の設定
iButton®をPCに接続しデータ測定の開始日時、測定間隔等を設定します。

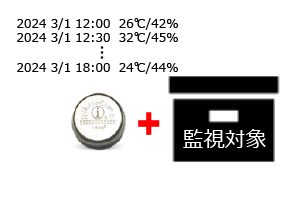

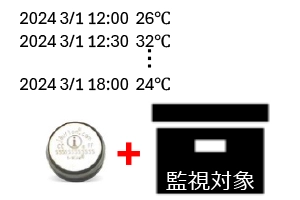

②設置・測定
PCに接続されているiButton®を取り外し監視対象物に取り付けます。
上記で設定された条件で自動的に測定し測定データは内部メモリに保存されます。

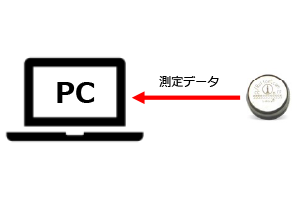

③データ取得
監視対象物からiButton®を取り外し再びPCに接続し測定データを取得します。
PCのGUIで測定データをテキストとしてエクスポートし表計算ソフトでグラフ化もできます。
通信方式
iButton®はデータの通信方式としてアナログ・デバイセズ社独自の1-wire®インタフェース(有線)を採用しています。
PCと1-wire®インタフェースは直接接続できないため、接続を可能にする各種アクセサリをご用意しております。

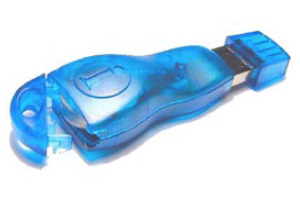

一例として右図は1-wire to USB変換のiButton®ホルダー/ドングルであるDS9490Bです。
使用用途
サーモクロン・ハイグロクロンはiButton®デバイスのコンパクトかつ高い耐久性と信頼性という特長を生かし、さまざまな産業で温湿度計測などに利用されています。主な用途例は以下のとおりです。
- 物流およびサプライチェーン管理:
商品の運送中の温度変動をモニタリングし、製品の品質を維持するために使用されます。 - 製造業:
製造プロセス中の温度変動を長期間記録し、生産プロセスの最適化と品質管理に寄与します。 - 医薬品および生命科学:
医薬品や生物学的試料などの輸送と保管中の温湿度管理に重要な役割を果たします。 - 環境モニタリング:
室内外の湿度と温度を同時に計測し、建築物、倉庫、農業などで環境モニタリングに使用されます。 - 品質管理および製造業:
湿度に敏感な製品の製造や保管時に使用され、品質を確保するためのツールとして利用されます。
製品ラインアップ
サーモクロンとハイドロクロンのラインアップは以下となります。
| 品番 | 機能 | バッテリー | メモリサイズ |
|---|---|---|---|
| DS1923 | ハイグロクロン(-20℃ to +85℃) | 内蔵 | 512 Bytes SRAM + 8kBデータログメモリ |
| DS1921Z | サーモクロン(-5℃ to +26℃) | 内蔵 | 512 Bytes SRAM |
| DS1921G | サーモクロン(-40℃ to +85℃) | 内蔵 | 512 Bytes SRAM |
| DS1921H | サーモクロン(+15℃ to +46℃) | 内蔵 | 512 Bytes SRAM |
| DS1922L | サーモクロン(-40℃ to +85℃) | 内蔵 | 512 Bytes SRAM + 8kBデータログメモリ |
| DS1922T | サーモクロン(0℃ to +125℃) | 内蔵 | 512 Bytes SRAM + 8kBデータログメモリ |
| DS1922E | サーモクロン(+15℃ to +140℃) | 内蔵 | 512 Bytes SRAM + 8kBデータログメモリ |
| DS1925 | サーモクロン(-40℃ to +85℃) | 内蔵 | 512 Bytes SRAM + 122kBデータログメモリ |
また、iButton®デバイスはサーモクロン、ハイドロクロン以外にも以下のような保守・点検データ管理や認証用途向け製品があります。
| 品番 | 機能 | バッテリー | メモリサイズ |
|---|---|---|---|
| DS1920 | 温度センサ | 無 | 16 bits EEPROM |
| DS1963S | SHA-1エンジン内蔵 | 無 | 4K bits NV SRAM |
| DS1904 | RTC | 内蔵 | − |
| DS1990R | ROM Only | 無 | 64 bits |
| DS1990A | ROM Only | 無 | 64 bits |
| DS1996 | NV SRAM | 内蔵 | 64K bits |
| DS1995 | NV SRAM | 内蔵 | 16K bits |
| DS1992 | NV SRAM | 内蔵 | 1K bits |
| DS1982 | EPROM | 無 | 1K bits |
| DS1985 | EPROM | 無 | 16K bits |
| DS1972 | EEPROM | 無 | 1K bits |
| DS1977 | EEPROM | 無 | 32K bits |
| DS1973 | EEPROM | 無 | 4K bits |
| DS1971 | EEPROM | 無 | 256 bits |
使い方
iButton(DS192x)のスタートアップガイドはこちらをご参照ください。
