Microchip Technology社（以下、Microchip社と表記）の RNBD451 Add-on Board は、Bluetooth® Low Energy モジュール RNBD451PE の機能、性能、インターフェースを評価・実証するための、効率的な低コスト開発プラットフォームです。

ここでは、RNBD451 Add-on Board を使用してRNBD451PE モジュールを制御し、スマートフォンとの接続手順や具体的な活用例について説明します。前回の RNBD451 Add-on Board で始めるBLE開発 [概要編] も合わせてご参照ください。

対象商品はこちら

スマートフォンとの接続確認

ここでは、RNBD451PE モジュールを制御して、スマートフォンと接続する方法について、説明します。

事前準備

本デモを行うには、以下のハードウェアおよびソフトウェアが必要になります。

RNBD451 Add-on Board
USB Type-C®ケーブル
ホストPC（USB接続でシリアル通信ができるもの）
シリアルターミナルソフト（例：Tera Term または CoolTerm）
Microchip Bluetooth Data アプリケーション（iOSおよびAndroid用）

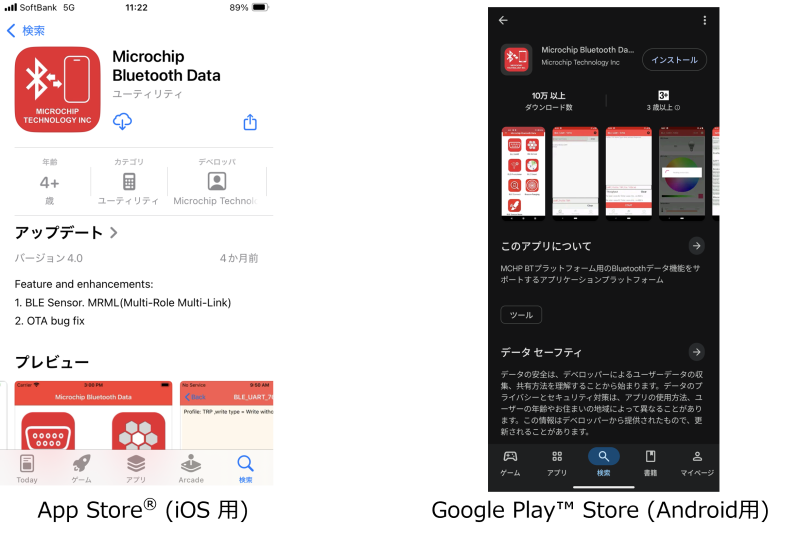

Microchip Bluetooth Data アプリケーションの入手方法

App Store® (iOS用) または、Google Play™ Store (Android用) で、「Microchip Bluetooth Data」を検索して、ダウンロードおよびインストールします。

RNBD451PE モジュールの接続確認方法

RNBD451PE モジュールと Microchip Bluetooth Data アプリケーション間の接続を確立するには、次の手順を実行します。

① USB Type-C®ケーブルを使用して RNBD451 Add-on Board をホスト PC に接続し、RNBD451PE モジュールの電源をオンにします。
② シリアルターミナルソフトを開きます。以下の例では、Tera Term を使用しています。

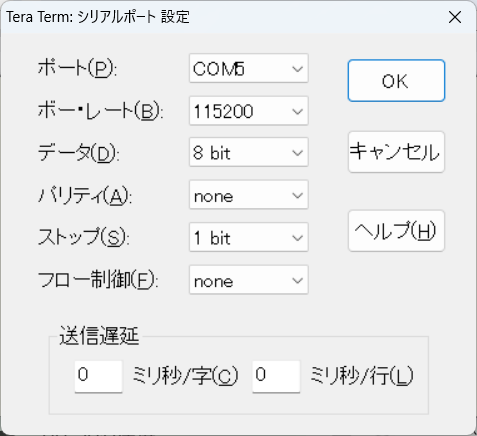

③ 以下の図の通りに、シリアルポート設定を構成します。
　デフォルトでは、RNBD451PE モジュールは 115200 ボーレートで動作するようにプログラムされています。

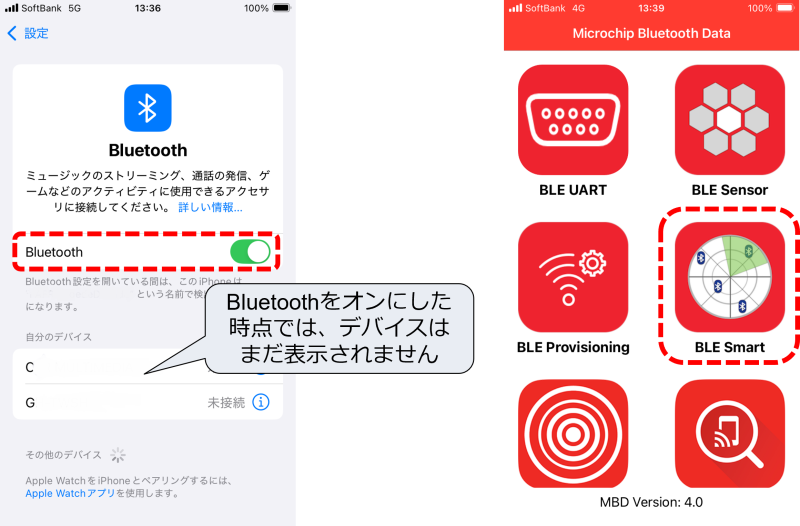

④ スマートフォンのBluetoothをオンにして、Microchip Bluetooth Data アプリケーションを起動して「BLE Smart」をタップします。

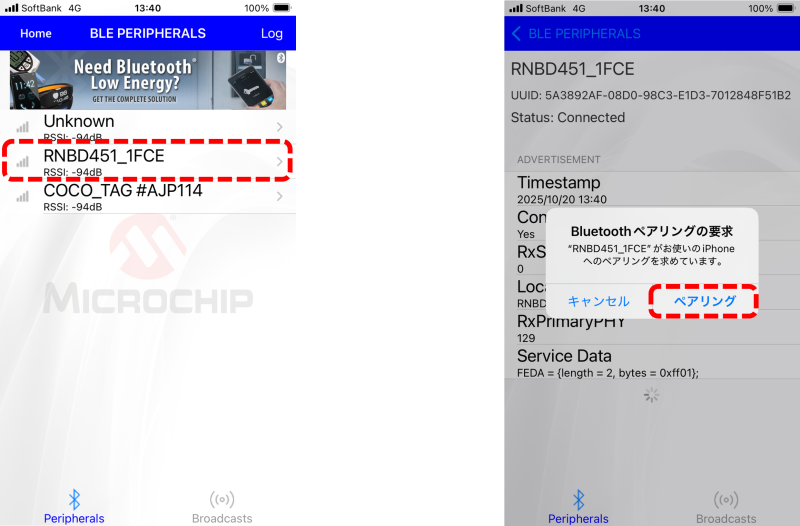

⑤ スキャンリストから、RNBD451_xxxx を選択します。
⑥ Bluetoothペアリングの要求で「ペアリング」をタップして、RNBD451PE モジュールとの接続を確立します。

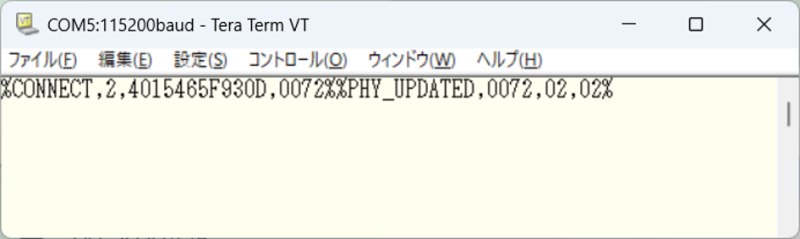

⑦ 接続すると、シリアルターミナルソフト上で接続の詳細が更新されます。

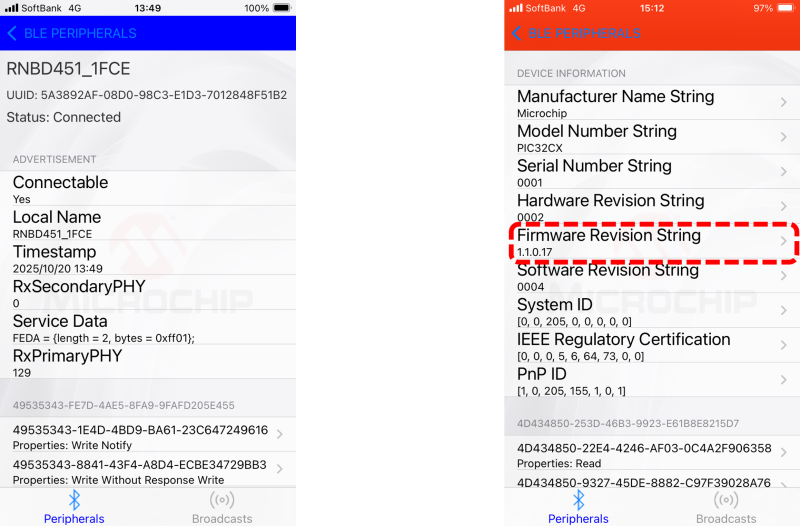

⑧ このとき、Microchip Bluetooth Data アプリケーションは、RNBD451 モジュールでサポートされているすべてのサービスと特性を検出します。
　この画面の下の方にある DEVICE INFORMATION から、ファームウェアのバージョンを確認することができます。

Microchip Bluetooth Data App を使用したUART接続とデータ転送

Microchip Bluetooth Data アプリケーションを使用したUART接続とデータ転送を行うには、次の手順を実行します。

① USB Type-C®ケーブルを使用して RNBD451 Add-on Board をホスト PC に接続し、RNBD451PE モジュールの電源をオンにします。
② シリアルターミナルソフトを開きます。以下の例では、Tera Term を使用しています。
③ 以下の図の通りに、シリアルポート設定を構成します。
　なお、今回は、シリアルターミナルソフトからの入力も行うので、端末の設定で「ローカルエコー(L):」にチェックを入れておきます。

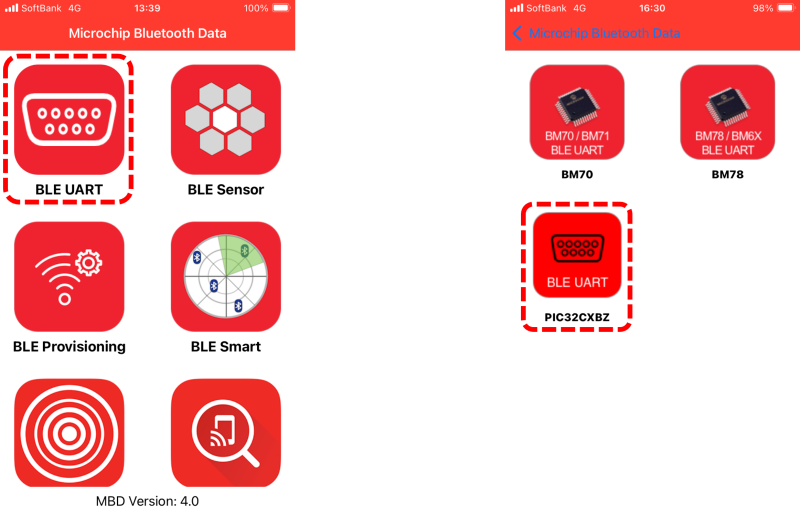

④ スマートフォンのBluetoothをオンにして、Microchip Bluetooth Data アプリケーションの「BLE UART」をタップします。
⑤ 次の画面で「PIC32CXBZ」をタップします。

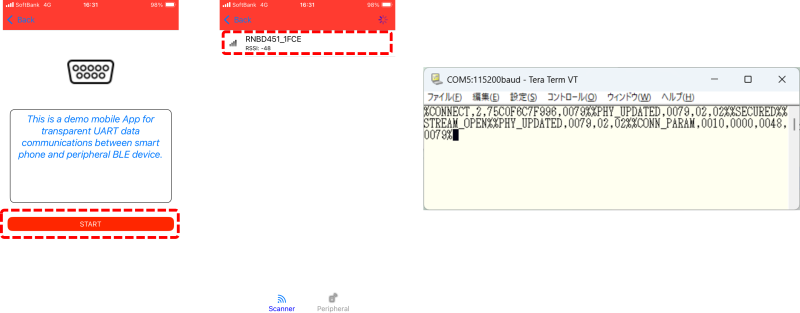

⑥ 「START」をタップすると、スキャンリストが表示されます。
⑦ スキャンリストから「RNBD451_xxxx」を選択すると、シリアルターミナルソフト上で接続の詳細が更新されます。（xxxxはデバイスのBDアドレスの最後の2バイトを表してます）。

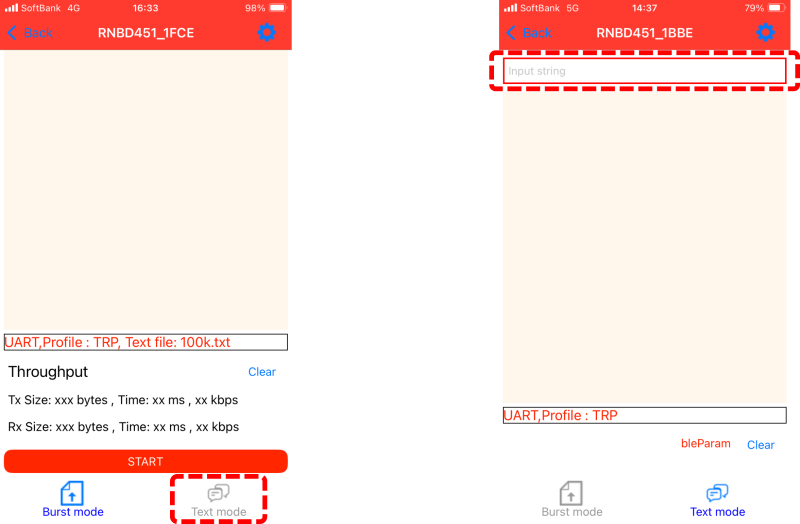

⑧ UARTモードでは、大量データ転送用の Burst mode とシンプルな双方向データ交換用の Text mode の、2つのモードがあります。ここでは、右下にある「Text mode」をタップします。

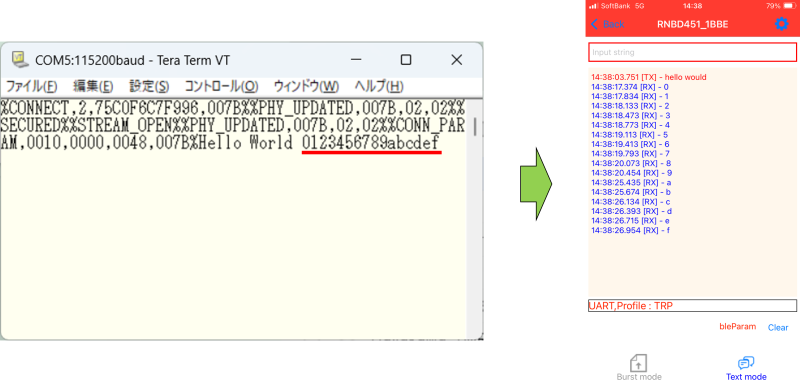

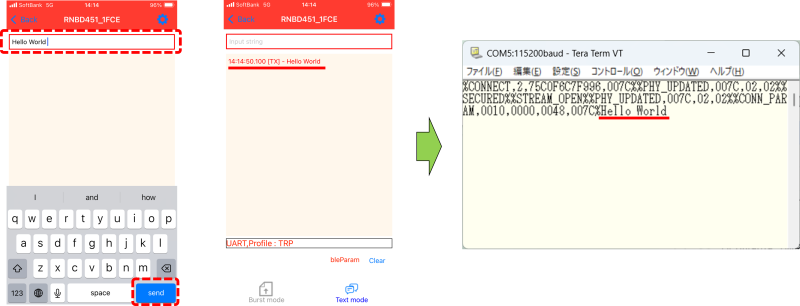

⑨ Text mode の上部にあるテキスト入力欄をタップして、転送するテキストを入力します。
