RNBD451 Add-on Board で始めるBLE開発 [Virtual Sniffer 機能]

RNBD451 モジュールは、Bluetooth Virtual Sniffer機能をサポートしています。

これはモジュール内部でキャプチャーした通信パケット（HCIトレース）を、リアルタイムにUART出力するデバッグ機能です。

パケットアナライザーツール（WPS：Wireless protocol suite）を合わせて使用することで、RNBD451モジュールとピアデバイス間で交換されるパケットの解析が可能で、通信トラブルなどの問題を迅速に解決するのに役立ちます。

ここでは、ツールの設定方法の説明および、パケットをキャプチャーする方法について説明します。

事前準備

本デモを行うには、以下のハードウェアおよびソフトウェアが必要になります。

• RNBD451 Add-on Board
• USB Type-C®ケーブル
• UART-USB 変換アダプター
• ホストPC（USB接続でシリアル通信ができるもの）
• シリアル ターミナル ソフト（例：TeraTerm または CoolTerm）
• Bluetooth Low Energy Virtual Sniffer Tool (v1.00)
• Wireless Protocol Suite 2.35

ハードウェア接続例

① RNBD451 Add-on Board の「Debug UART TXDピン」を、（FTDIケーブル等の）UART-USB変換アダプターの「RXDピン」に接続します。
② USB Type-C®ケーブルを使用して、RNBD451 Add-on Board を ホストPC に接続します。
③ UART-USB 変換アダプターの USB（Micro-B等）を ホストPC に接続します。

ソフトウェア環境

• Wireless Protocol Suite のダウンロード

• Bluetooth Low Energy Virtual Sniffer Tool のダウンロード

• • Microchip社 は、Virtual Sniffer機能を実行するための Python 実行可能ファイルなど、必要なファイルを含む Bluetooth Low Energy Virtual Sniffer Tool パッケージを提供しています。

    Bluetooth Low Energy Virtual Sniffer Tool (v1.00)（外部リンク）

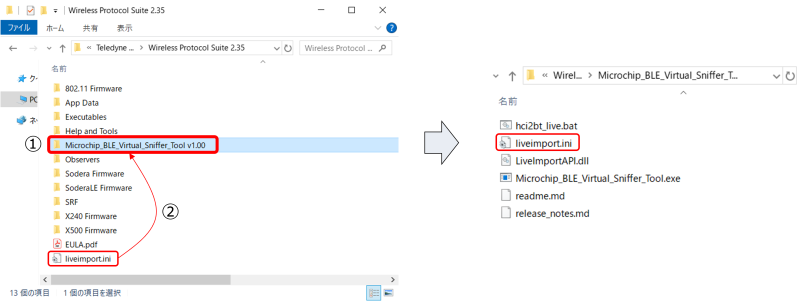

① ダウンロードした Microchip_BLE_Virtual_Sniffer_Tool_v1.00.zip を解凍し、Wireless Protocol Suite 2.35 フォルダ（C:\Program Files (x86)\Teledyne LeCroy Wireless\Wireless Protocol Suite 2.35）内にコピーします。

② Wireless Protocol Suite 2.35 フォルダ内にある「liveimport.ini」ファイルを、同フォルダ内のMicrochip_BLE_Virtual_Sniffer_Tool_v1.00 フォルダ内へコピーします。

これで準備完了です。

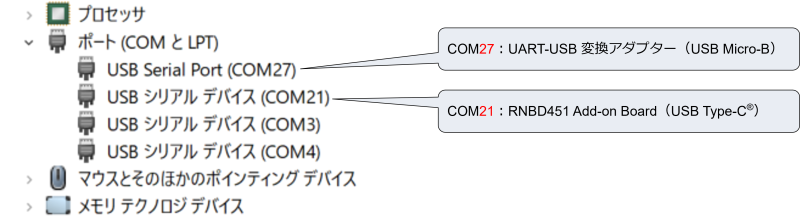

① 「デバイスマネージャー」を開いて、ホストPCに接続されているUSBのCOMポートを確認します。以下の例では、「COM21」は RNBD451 Add-on Board（USB Type-C®）に接続されており、「COM27」は UART-USB 変換アダプター（USB Micro-B）に接続されています。

② RNBD451 モジュールの Virtual Sniffer機能の有効化

• RNBD451 モジュールのVirtual Sniffer機能は、デフォルトでは無効になっています。Set Debug Log (SLOG、<hex8>) コマンドを使用して、外部からこの機能を有効にします。

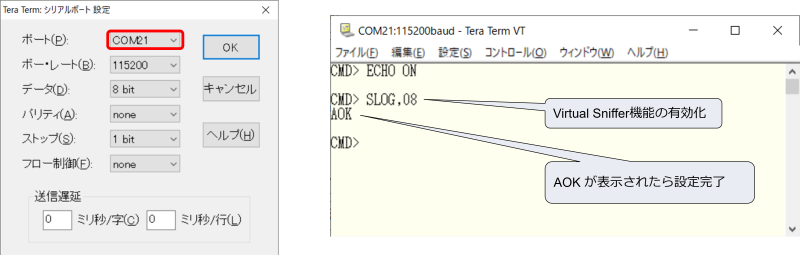

  • ターミナルソフトウェアを使用して、 RNBD451 Add-on Board（USB Type-C®）に接続されたCOMポートを開きます。
  • Virtual Sniffer機能を有効にするコマンド
    SLOG,08 <CR><LF>

このコマンドを実行した後、変更を有効にするには、RNBD451 Add-on Board の再起動が必要になります。

③ Virtual Sniffer Tool の実行

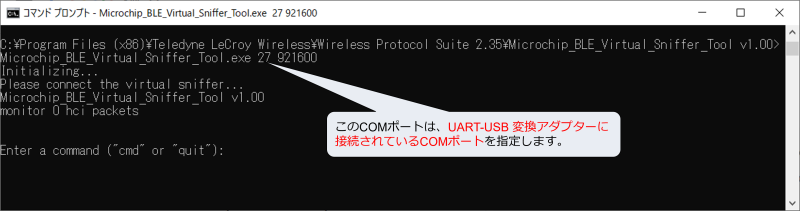

コマンドプロントを開き、先ほどコピーしたMicrochip_BLE_Virtual_Sniffer_Tool_v1.00 フォルダから以下のコマンドを実行します。
Microchip_BLE_Virtual_Sniffer_Tool.exe <“COM_Port”> <“Baud_Rate”>、
例：Microchip_BLE_Virtual_Sniffer_Tool.exe 27 921600
※Baud Rate は “921600” 固定です。

① Wireless Protocol Suite Application の実行

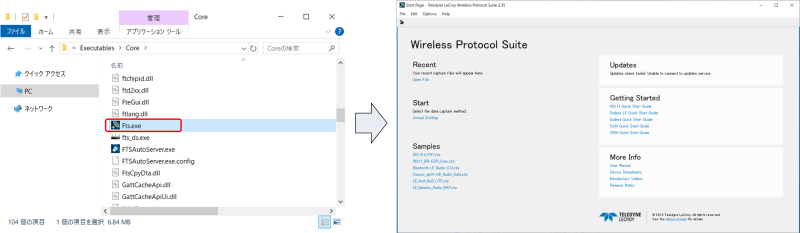

• Wireless Protocol Suite 2.35\Executables\Core の「Fts.exe」を実行して Wireless Protocol Suite 2.35 を起動します。

• • 注意事項
    スタートメニューの「Wireless Protocol Suite 2.35」アイコンから Wireless Protocol Suite Application を起動した場合はキャプチャーができないので、必ず該当フォルダから exeファイルを実行して Wireless Protocol Suite 2.35 を起動してください。

② Wireless Protocol Suite Application GUI の起動

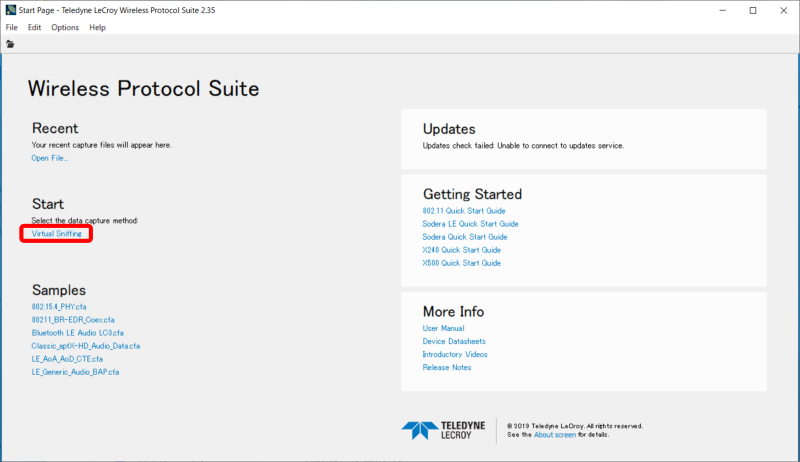

• Wireless Protocol Suite Application の起動ウィンドウ画面から、「Virtual Sniffing」をクリックしてWireless Protocol Suite Application GUI を起動します。

③ Wireless Protocol Suite Application GUI の操作

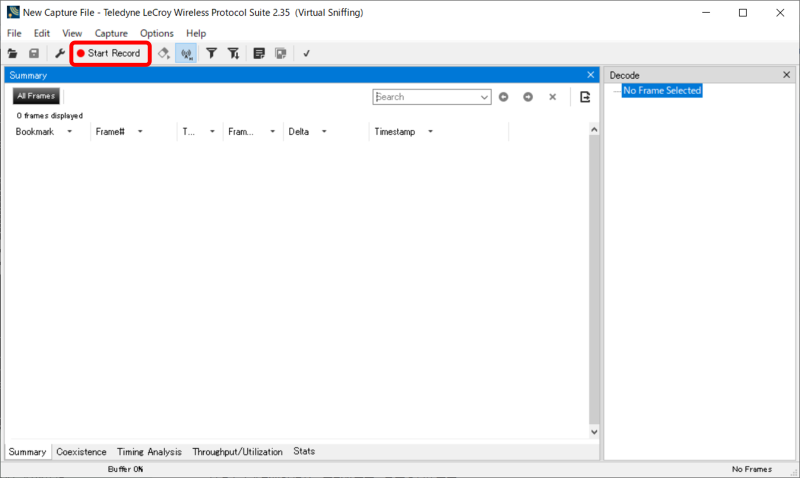

• Wireless Protocol Suite Application GUI 左上の「Start Capture」をクリックして、キャプチャを開始します。

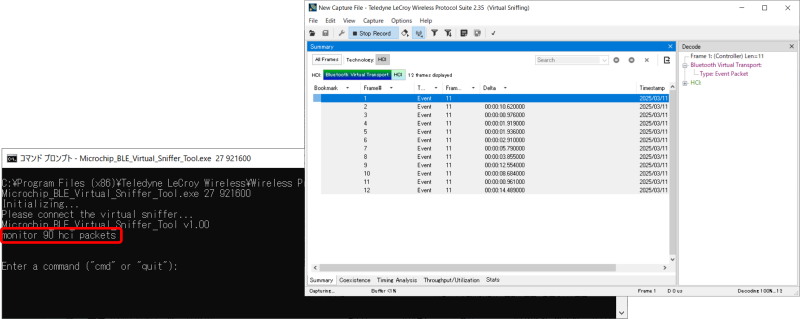

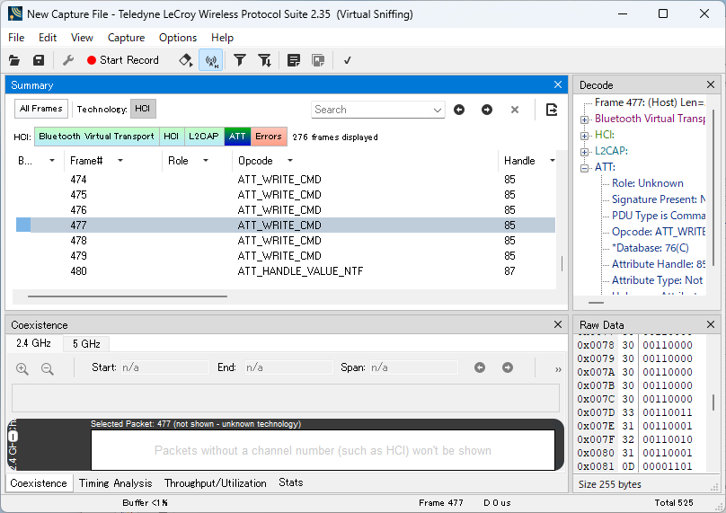

キャプチャされたパケットは Wireless Protocol Suite ツールに表示されます。一方、Microchip_BLE_Sniffer_Tool コマンド プロンプトには、キャプチャされた HCI パケットの合計数が表示されます。

今回は、RNBD451 モジュールのデバッグ機能（Bluetooth Virtual Sniffer機能）を用いて、パケット アナライザー ツール (Wireless Protocol Suite) でライブ HCI トレースをキャプチャーする方法について説明しました。Virtual Sniffer機能は、Bluetooth® 開発における通信トラブルなどの解決に役立ちますので、是非お試しください。

以下の記事では、RNBD451 Add-on Board の概要紹介や、RNBD451 Add-on Board を使用した他のデモについても紹介していますので、ぜひこちらもご参照ください。

RNBD451 Add-on Board で始めるBLE開発 [概要編] ＞＞
RNBD451 Add-on Board で始めるBLE開発 [アプリケーション・デモ①]＞＞
RNBD451 Add-on Board で始めるBLE開発 [アプリケーション・デモ②]  ＞＞
