PSoC™ Creator [Hands On I2C編]

Hands On で使用する評価ボードは、
・評価ボード名称：CY8CKIT-149
・搭載デバイス：CY8C4147AZI-S475
です。
PCのI2C制御プログラムから、評価ボードのI2Cに対して制御データを出力して、LEDの点灯、消灯を行います。
※I2C制御プログラムは、「Bridge Control Panel」を使用します。このプログラムは、「インストール編」の手順で、PSoC™ Creatorをインストールすると自動的にインストールされます。

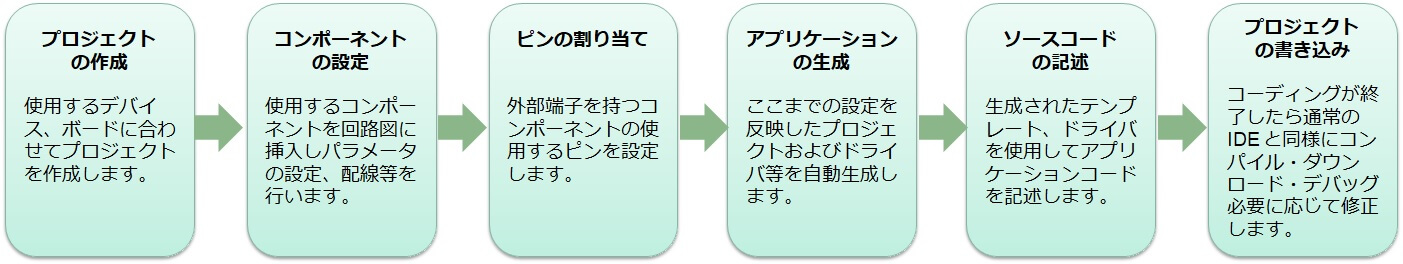

PSoC™ Creatorを立ち上げプロジェクトを作成します。
プロジェクト作成の詳細はプロジェクト作成編を参照してください。

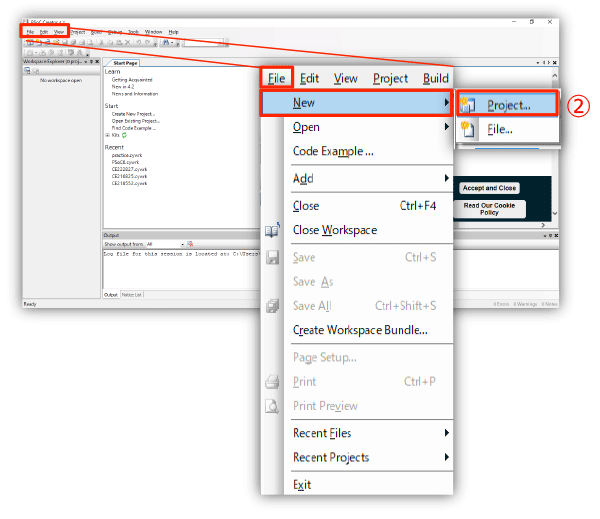

②File>New>Projectを選択します。

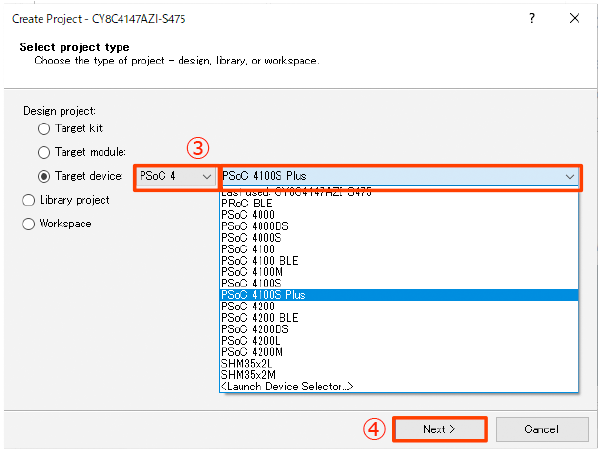

③Target DeviceをPSoC 4>PSoC 4100S Plusを選択します。
④Nextを選択します。

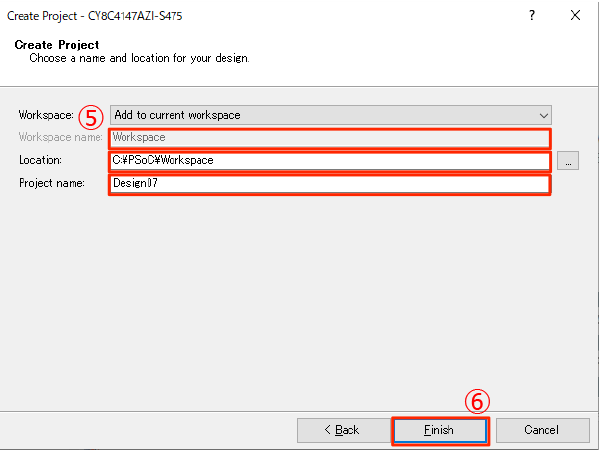

⑤プロジェクトを生成するワークスペース、パスおよびプロジェクト名を指定します。
　Workspace name : workspace
　Location : C:¥PSoC
　Project name : Design07

⑥ Finish を選択します。

コンポーネントの挿入

使用するコンポーネントを回路図に挿入していきます。

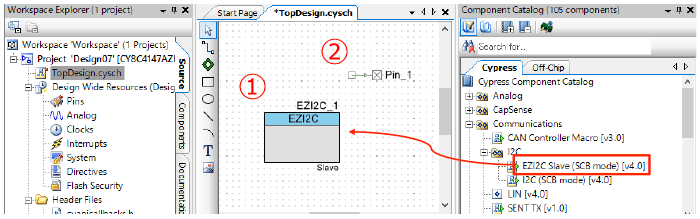

Component Catalogから下記の各コンポーネントを選択して回路図にドラッグ＆ドロップします。

①Communications > I2C > EZI2C Slave (SCB mode)
②Ports and Pins > Digital Output Pin

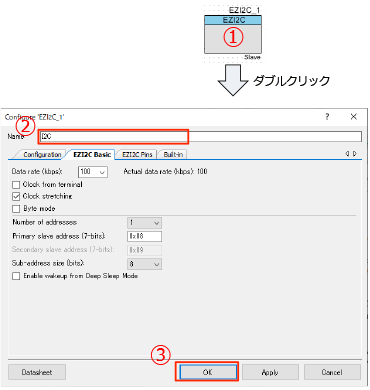

EZI2C (EZI2C_1)

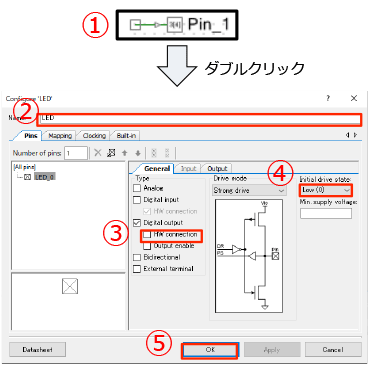

LED (Pin_1)

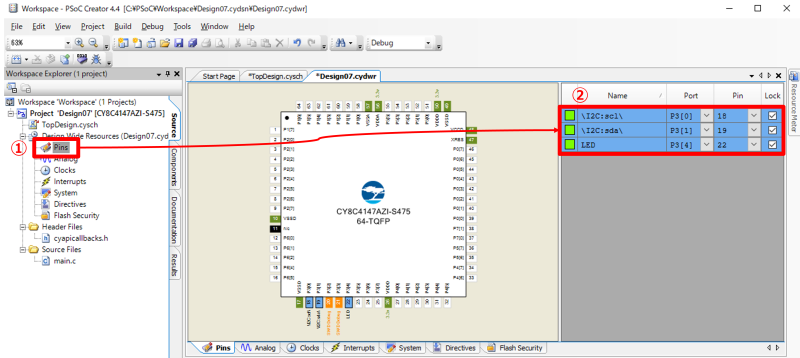

設定した各コンポーネントにPinを割り当てていきます。
各Pin配置は「PSoC™評価ボード説明」の「ピン配置」の項をご参照ください。
①「Pins」をダブルクリックします。
②コンポーネントのPorts/Pinsを設定します。
　I2C : scl P3[0](pin18)
　I2C : sca P3[1](pin19)
　LED : P3[4](pin22)

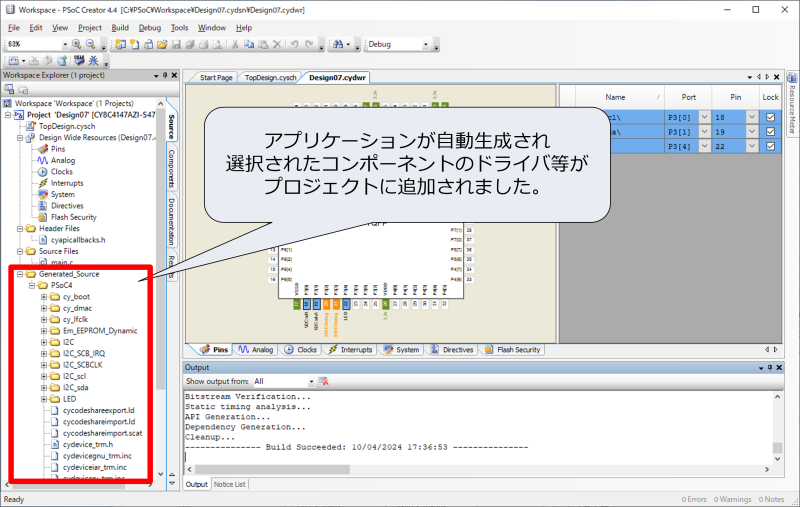

ここまでの作業でPSoC™ Creatorがアプリケーションのスケルトンコード(空のmain関数、startup、必要なドライバなどのソースコード）を生成するために必要な情報がすべて入力されました。

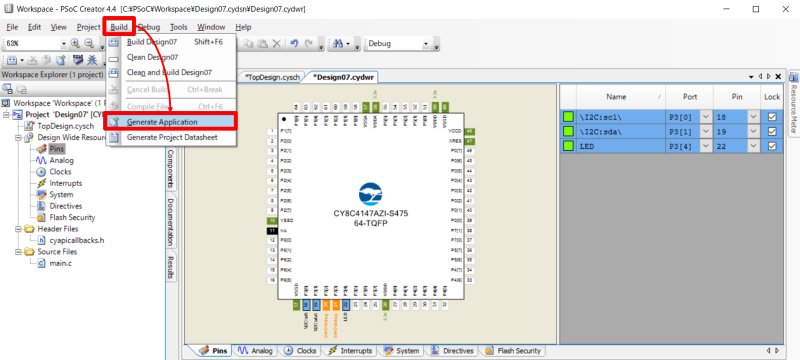

メニューから
Build > Generate Application
を選択して、アプリケーションを生成します。

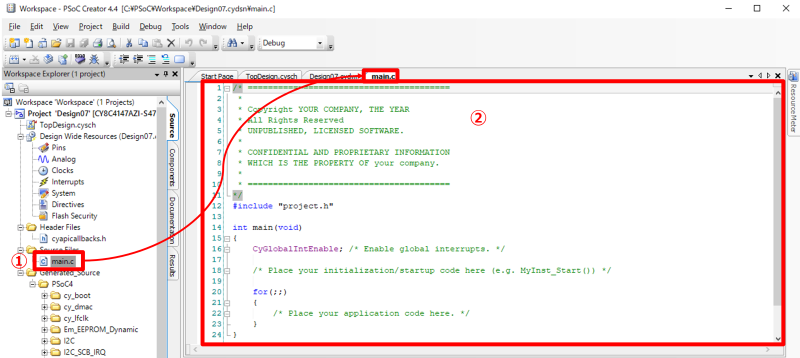

①「main.c」をダブルクリックしてファイルを開く。

②ソースコードを作成します。最初に記述されていたテキストを全て消去してください。
　下記のソースコードをコピーして貼り付けてください。

#include "project.h"

int main(void)
{
    uint8 i2cbuf[1] = { 0 } ;

    CyGlobalIntEnable; /* Enable global interrupts. */

    I2C_Start() ;
    I2C_EzI2CSetBuffer1(1, 1, i2cbuf) ; /* bufsize, rwBoundary, *buf */

    for(;;)
    {
        if (i2cbuf[0]) { /* if non-0 is written, light LED */
            LED_Write(1) ;
        } else {
            LED_Write(0) ;
        }
    }
}

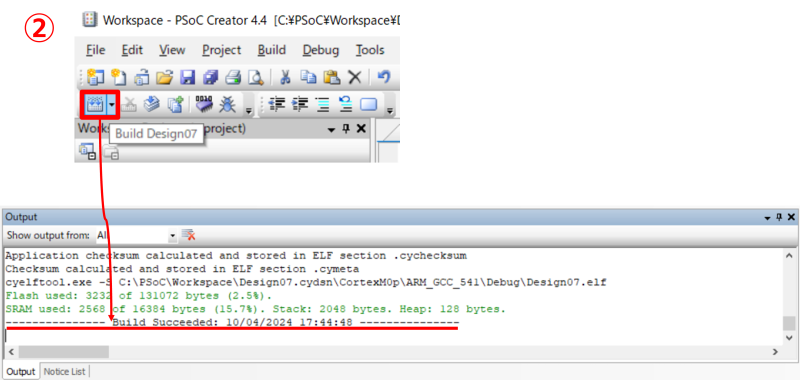

②「Build」をクリックしプロジェクトをビルドします。
無事ビルドが完了すると、Output領域に「Build Succeeded」がレポートされます。

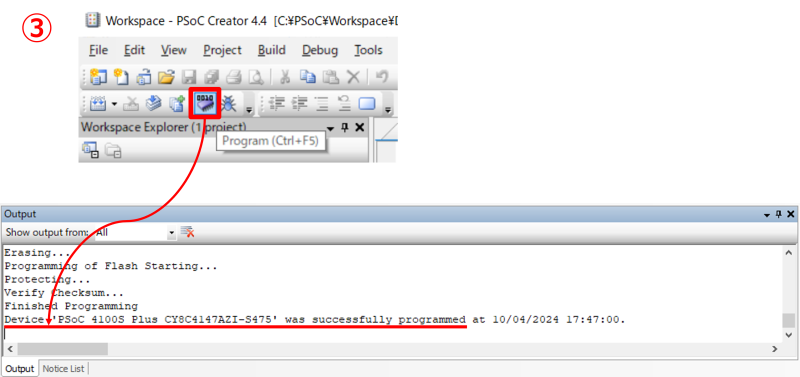

③「Program」をクリックし、ターゲットボードに書き込みを行います。
　Output領域に「Device ‘デバイス名’ was successfully programmed 」がレポートされれば書き込み完了です。

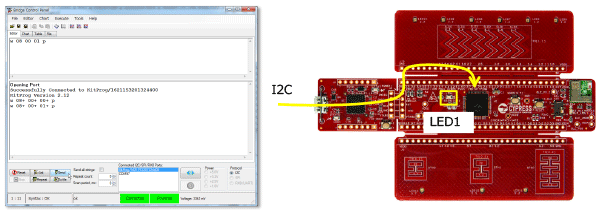

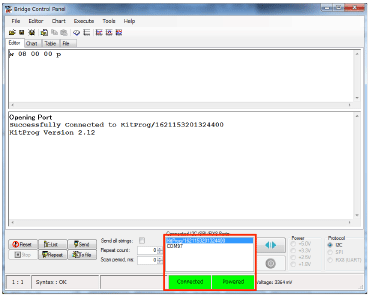

PCのI2C制御プログラムの起動

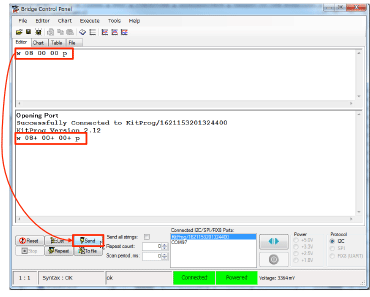

LED消灯

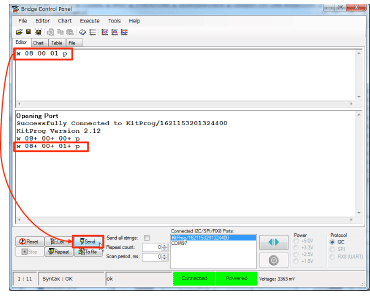

LED点灯

今回は、I2Cを使用したアプリケーションの作成を説明しました。
E2PROMやセンサーなどのデバイスとの通信に、広く普及しているI2Cのインターフェイスを、コンポーネントのI2Cで、簡単に動作させることができるため、とても便利です。
これまでの説明が、PSoC™ Creatorを使用する開発の参考となれば幸いです。
