USB概要

USB充電では、各メーカー毎に様々な規格がございます。MPSでは、各USBの規格に応じた製品を持っております。

	製品名	USB2.0	USB3.0	BC1.2	1.2V Mode	Divider Mode	QC2.0	QC3.0	QC4.0	Type-C	Type-C PD
1chip型	MP5408	◯	◯	◯	◯	◯				◯
	MP5402	◯	◯	◯	◯	◯
	MP2496	◯	◯	◯	◯	◯
DC/DCコンバータ	MP4480	◯	◯	◯	◯	◯				◯
	MP2491C	◯	◯	◯	◯	◯				◯
	MP2499A	◯	◯	◯	◯	◯				◯
ポートコントローラ	MP5029-C	◯	◯	◯	◯	◯	◯	◯		◯
	MP5030	◯	◯	◯	◯	◯	◯	◯		◯
	MP5030C	◯	◯	◯	◯	◯	◯	◯
	MP5030D	◯	◯	◯	◯	◯

DC/DCコンバータ+ポートコントローラ

降圧のDC/DCコンバータとハイサイドスイッチ付きのポートコントローラが1chipになった製品になります。
1port向け(MP2496)、2port向け(MP5402)、MP5408)のラインナップがございます。

　・MP5408：Type-C 5V 3A DFPをサポート
　・MP5402：調整可能なラインドロップ補償

DC/DCコンバータ

MPSのUSB向けDC/DCコンバータは、ラインドロップ補償や、複数ポートに対応できる大電流のラインナップがございます。

　・MP4480：Type-C 5V 3A DFPに対応、スペクトラム拡散付き
　・MP2491C：COT制御、DVSでの電圧調整

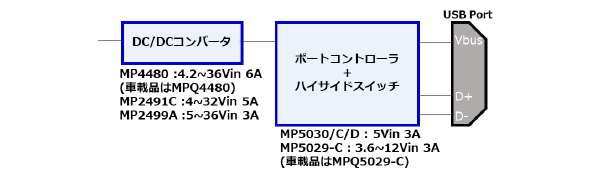

USBポートコントローラ

QC2.0/3.0,DCP,BC1.2,CDP,Divider mode,1.2V/1.2V modeといったUSB規格に対応したラインナップを取り揃えております。また、ポートコントローラとハイサイドスイッチが1chipになっている製品もございます。

　・MP5030/C/D：ラインドロップ補償付き
　・MP5029C：Type-C 5V 3A DFP対応、ラインドロップ補償付き

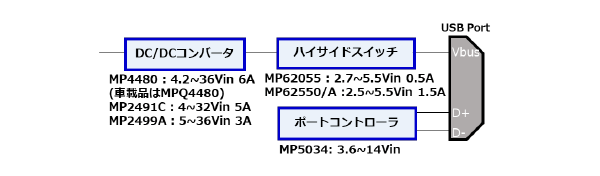

USBハイサイドスイッチ

1ch、2ch品で0.5Aから最大5Aまで過電流値を調整できるラインナップがございます。
また、12V入力に対応した製品もございます。

　・MP62055：逆流保護付き
　・MP62550/A：可変電流制限、入力逆電圧保護

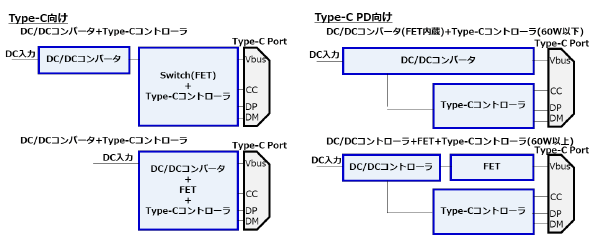

USB Type-C、PD向けソリューション

Type-C、PD向け製品も開発しております。DCDCコンバータ、ポートコントローラが1chipになった製品などもございますので、ご興味ある方は弊社までお問合せください。

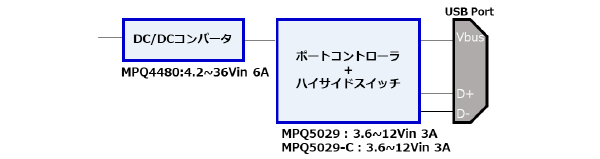

車載向けUSB向けソリューション

車載向けのUSBソリューションもございます。車載品では、外部クロックに同期させる機能や、一定の周波数で動作する強制PWMに対応した製品などがございます。

一体型
　・MPQ4482-C：
　　外部同期、強制PWMラインドロップ補償、
　　Type-C 5V 3A DFP対応
　・MPQ4483：
　　最大2.2MHzのFsw、強制PWMラインドロップ補償、
　　スぺクラム拡散
　・MPQ4485：
　　ラインドロップ補償、強制PWM、
　　Type-C 5V 3A DFP対応

DC/DCコンバータ
　・MPQ4480：
　　Type-C 5V 3A DFPに対応、スペクトラム拡散付きポートコントローラ
　・MPQ5029/-C:CDP対応
