セイコーエプソン|高解像度ヘッドアップディスプレイ向けコントローラIC『S2D13V42』
S2D13V42はHost(SoC)からストリーミングされる画像データに対し、自動車のフロントガラス曲面に合わせた歪みの補正を行って投映する高解像度ヘッドアップディスプレイ専用コントローラICです。
本製品は外付けメモリが不要で、実績のあるHost(SoC)を流用したヘッドアップディスプレイシステムのスピーディな開発が可能となります。
さらに、本製品はピッチ補正機能、表示安全機能を備えており、より信頼性の高いディスプレイシステム構築をサポートします。
また、本製品は最高105℃の動作温度ならびにAEC-Q100規格に対応し、車載向けの厳しい品質要求を満たしています。
商品基礎情報

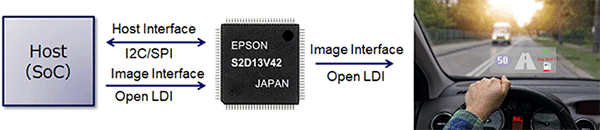

システムブロック図
主な特長
- 車載規格に対応したヘッドアップディスプレイ専用コントローラIC
- 最大1280×720までの解像度をサポート
- 歪み補正に加え、回転、拡大/縮小による柔軟な画像補正が可能
- ピッチ補正機能
- 表示安全機能
製品概要
製品型番 |
S2D13V42
|
---|---|
電源電圧 |
3.3V(I/O)
1.2V(内部コア) |
入力インターフェイス |
OpenLDI
|
出力インターフェイス |
OpenLDI
|
ホストインターフェイス |
SPI/I2C
|
対応解像度 |
~1280×720
|
安全機能 |
表示安全機能
|
準拠車載規格 |
AEC-Q100
|
動作温度範囲 |
-40~+105℃
|
その他 |
ピッチ補正
PLL内蔵、SSCG内蔵 |
ブリーフシート | |
パッケージ |
QFP15-100PIN(P-LQFP100-1414-0.50)
|
本品は、耐放射線設計および強度な耐光設計をしておりません。
S2D13V42紹介動画
