Pendulum Instruments社 マイクロ波周波数カウンター/アナライザー CNT-90XL
商品基礎情報
アプリケーション
- パルス、チャープ、ドップラーレーダーの評価とキャリブレーション
- 通信事業者のマイクロ波中継装置のキャリブレーション
- 衛星通信機器の評価
- RFおよびマイクロ波装置のキャリブレーション
- YIGやVCOを含むRFコンポーネントおよびモジュールの評価
- 医療用RF機器の評価
高性能パフォーマンス
CNT-90XLは、下記機能を搭載しております。
- 250,000測定結果/秒の高速測定（内部メモリサイズ 750K）
- 100psの時間分解能(シングルショット）
- 12桁/秒の周波数分解能（モニター表示14桁）
- 高安定性OCXOの標準搭載
- USB/GPIBインターフェイス
- マルチパラメーター表示 及び グラフィック結果表示

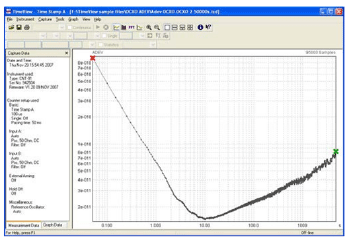

TimeView、変調ドメイン分析ソフトウェア
オプションであるModulation Domain SW TimeViewは、高解像度のPC画面、マーカーの読み取りと処理、周波数変調を可視化するFFT計算、短期安定性のADEV(アラン分散)分析を可能にします。そして、動的な周波数変化をリアルタイムで表示および分析することが可能な測定ツールとなっております。
マルチパラメーター表示 及び グラフィック結果表示
Pendulum社の周波数カウンターの大きな特長として、グラフィック表示があります。数値だけでなく、ヒストグラムやトレンド(傾向プロット)をグラフィックにて表示します。グラフィック表示では、ジッタ特性の理解に役立ちます。また、緩やかなドリフトから高速変調までのトレンドを見る事は、時間に対する測定値変化の理解に貢献します。1つのデータで3つの統計データ（数値とヒストグラム、トレンド）を解析することが可能となります。Vmax/Vmin/Vp-p、標準偏差、アラン分散等の分析結果がグラフィック形式と数値形式の両方で表示可能です。
製品の特長
CNT-90XLは、分解能や測定速度、データ取得時間の点で、従来の周波数カウンターよりも優れた製品となっております。最大250,000周波数サンプル/秒の測定速度を有しており、高度な統計分析や周波数または電力の過渡特性の分析を実現します。
特長
- 30 nsまでのパルス幅、PRI / PRF、バースト周波数、バースト電力を含むRFパルス測定（オプション）
- 高速かつ高分解能での周波数・電力測定（変調、ドップラーシフト、過渡特性など）
- 短時間でのデータ取得（25ミリ秒/自動 または ゼロ/手動）
- 高感度（-33dBm）
- マルチパラメーター表示 及び グラフィック結果表示
バッテリーオプション
バッテリーオプションを搭載する事により、AC電源供給がない状態で、最大4.5時間の測定が可能です。スタンバイモードでは、OCXOの機能を24時間以上保持します。バッテリー搭載は、下記の3つの点で有用です。
- バッテリーでのフィールド測定
- High-Stability OCXOの長時間の安定性維持（使用場所で、ウォームアップタイムなしでの即時稼働可能）
- バッテリーバックアップ
