商品基礎情報
高速測定・高分解能
CNT-91/CNT-91Rは、下記機能を搭載しております。
- 250,000測定結果/秒の高速測定(内部メモリサイズ 3.5M)
- 50psの時間分解能(シングルショット)
- 12桁/秒の周波数分解能(モニター表示14桁)
- マルチパラメーター表示 および グラフィック結果表示
- ルビジウムオシレーター搭載可能(CNT-91R)
マルチパラメーター表示 及び グラフィック結果表示

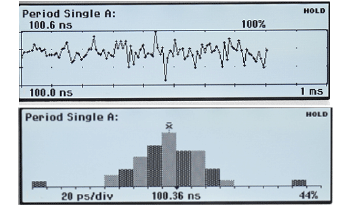

Pendulum社の周波数カウンタの大きな特長として、グラフィック表示があります。数値だけでなく、ヒストグラムやトレンド(傾向プロット)をグラフィックにて表示します。グラフィック表示では、ジッタ特性の理解に役立ちます。また、緩やかなドリフトから高速変調までのトレンドを見る事は、時間に対する測定値変化の理解に貢献します。1つのデータで3つの統計データ(数値とヒストグラム、トレンド)を解析することが可能となります。Vmax/Vmin/Vp-p、標準偏差、アラン分散等の分析結果がグラフィック形式と数値形式の両方で表示可能です。
測定周波数レンジと内部オシレーター
本製品は、標準で400 MHzまでの測定範囲を備え、3、8、15、20GHzの周波数レンジ拡張オプションがあります。また、内部基準としてお選び頂ける発信器は、下記3つのOCXOオプションもしくはルビジウムが選択可能です。
- Medium-stability OCXO (<6E-8/月)
- High-stability OCXO(<1E-8/月)
- Ultra-stability OCXO(<3E-9/月)
- Rubidium (<5E-11/月)
※ CNT-91Rとなります。
デッドタイム"ゼロ"測定
一般的な周波数カウンターとは異なる部分として、CNT-90は全て測定区間において、個々の期間をキャプチャーし、連続的なタイムスタンプを得ています。そのため、デッドタイム無しでの測定を行い、完全なイベントサイクルの再現が可能です。このプロセス処理により、測定分解能が飛躍的に向上しております。
GPIB / USBインターフェイスに対応
CNT-91には、USBおよびGPIB(IEEE 488.2)インターフェイスが標準で搭載されています。また、HP53131Aのエミュレーション機能が含まれており、旧式モデルの周波数カウンターのテストシステムを引き継ぐことが可能です。GPIB/USB経由で最大5K/秒(測定結果)の高速バス転送が可能となり、テスト時間短縮が見込まれる為、試験作業効率向上に貢献いたします。
