産業用アプリケーションに使用されるVFD(可変周波数ドライブ)とソフトスタータは、モーターの寿命とエネルギー効率の向上に貢献します。リテルヒューズの電力制御および保護ソリューションが、お客様の産業用ドライブとソフトスタートの性能と保護をどのように向上させるかのソリューションをご覧ください。
商品基礎情報

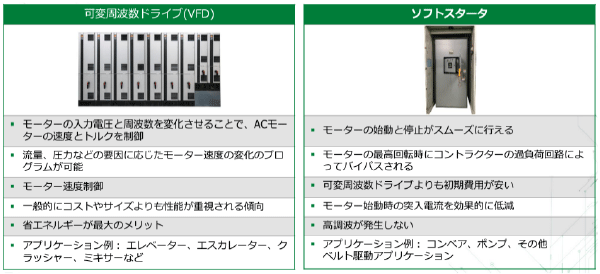

VFDとソフトスタータは同じ原理で動作しますが、異なる構造と利用目的があります

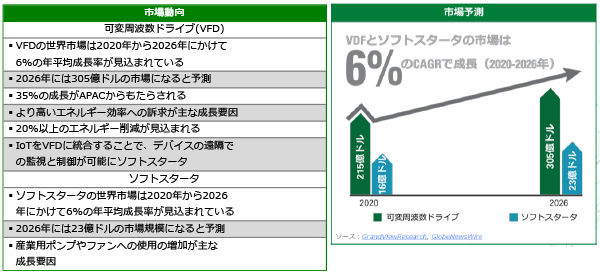

可変周波数ドライブ(VFD)とソフトスタータの市場概要

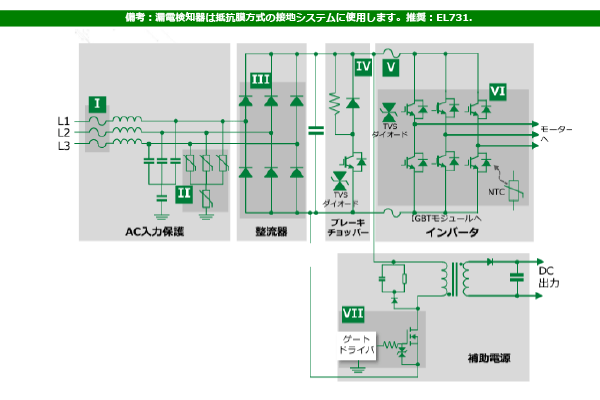

可変周波数ドライブ(VFD)で使用される保護・制御ソリューション

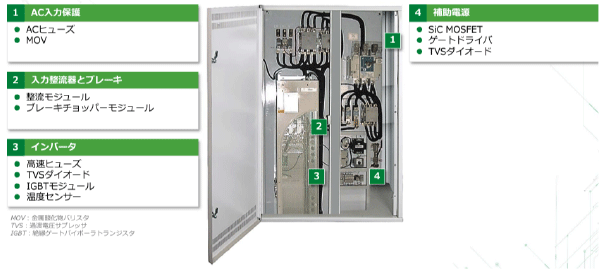

可変周波数ドライブ(VFD)および補助電源向け保護・制御ソリューション
| 製品群 | 用途での機能 | 製品 シリーズ |
利点 | 特長 | |
| Ⅰ | ヒューズ | 過電流または短絡保護のためのACラインヒューズ | JLS、JLLS、LDC、L70QS606、504、505 | 短絡電流による発熱や磁気の影響による機器の損傷を低減、コンパクトな設計 | 極めて高い電流制限効果、小型フットプリント、200kAの遮断定格、最小パッケージ |
| ヒューズホルダー | ヒューズ保護に対応 | LFT、LFJ | DINレール実装可能 | 低抵抗接続 | |
| Ⅱ | バリスタ（MOV） | MOV送電線からの雷によるサージや高調波によって起きる電圧の乱れによるダメージから保護 | TMOV、UltraMOV | 誤配線やニュートラルの喪失による継続的な異常過電圧によるMOVのEOL時に切断し、安全性を高めるサーマルディスコネクトを内蔵 | UL認定のタイプ4サージ保護デバイス、統合型サーマルディスコネクト |
| Ⅲ | 整流ダイオード | ドライブに供給されるACライン電圧をDC変換 | 各種モジュール、ディスクリートデバイス | 小型フットプリント、複数のパッケージオプション（高電圧パッケージ、絶縁型パッケージ、標準パッケージ） | 平面パッシベーションチップ、超低リーク電流と順方向電圧降下、改善された熱的挙動、高い整流の堅牢性 |
| Ⅳ | ブレーキチョッパーモジュール | DCバスの過電圧保護 | ブーストチョッパーIGBTモジュール | 正の温度係数を持つため並列化が容易 | ソニックダイオードによる高速かつソフトなリカバリー |
| Ⅴ | 半導体ヒューズ | パワー半導体部品を過電流から保護 | PSR | クラス最高のDCパフォーマンス | バスバーマウント |
| Ⅵ | IGBTモジュール | 電源のスイッチング | XPT IGBTモジュール、シックスパックIGBTモジュール、CBIモジュール | 短絡定格10 µsec、低ゲートチャージ、低EMIと競争力のあるVCE(SAT) | 薄型ウェハ技術を用いた堅牢なXPTデザイン |
| NTC | 半導体の温度計測 | USUR1000、SM | 熱への迅速な応答と長期使用への信頼性 | USURはリングラグ取り付けのUL認定NTCセンサー、SM NTCは最高220°Cまでの動作に対応したMELFパッケージに密封 | |
| TVSダイオード | 過渡過負荷からIGBTを保護 | SMBJ、SMF4L、1.5SMC | 過渡電圧を安全なレベルに制御することでシステムの信頼性を向上 | 600Wピークのパルスパワー容量、優れたクランプ性能、小型フットプリント | |
| Ⅶ | SiC MOSFET | 高周波スイッチング | LSIC1MO170E1000 | スイッチング周波数の向上、高効率化、堅牢性の向上、電圧/電流定格あたりのダイサイズの縮小化 | 高周波アプリケーションに最適極めて低いゲート電荷と出力キャパシタンス超低オン抵抗 |
| ゲートドライバ | SiC MOSFETやハイパワーIGBTを駆動 | IX4351NE | 負電源の供給が不要、パワーSiC MOSFETとIGBTの迅速なオン/オフが可能 | 9Aピークのソースとシンクを分離して出力、負のゲート駆動バイアスを選択できる内部負のチャージポンプレギュレーター | |
| TVSダイオード | SiC MOSFETを電圧過渡から保護 | SMF、1.5SMC | 過渡電圧を安全なレベルに制御することでシステムの信頼性を向上 | 200Wピークのパルスパワー性能、優れたクランプ性能、低背型 |

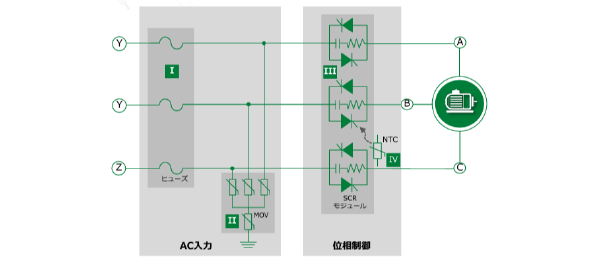

ソフトスタータ向け保護・制御ソリューション

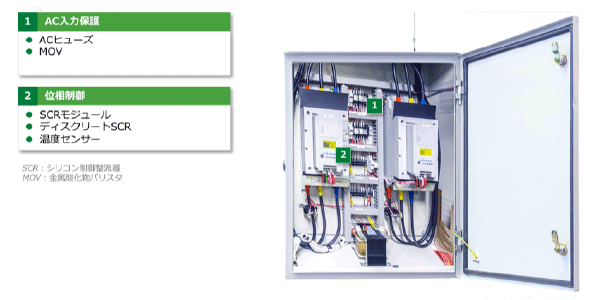

ソフトスタータのトポロジー向け保護・制御コンポーネント
| 製品群 | 用途での機能 | 製品 シリーズ |
利点 | 特長 | |
| Ⅰ | ヒューズ | 半導体デバイス（SCR、ダイオード、IGBTなど）の補助的な保護用に特別に設計 | L50QS、L70QS、JLS、JLLS | すべての過電流を確実に遮断し、発熱や消費電力を抑え、過電圧による半導体の故障を低減 | 極めて高い電流制限、低ワット損失、過渡的な過電圧事象を制御、UL認定 |
| ヒューズホルダー | ヒューズ保護に対応 | LSCR、LFT、LFJ | DINレール実装可能 | 低抵抗接続 | |
| Ⅱ | バリスタ（MOV） | 送電線からの雷によるサージや高調波による電圧の乱れによるダメージから保護 | TMOV | 誤配線やニュートラルの喪失による継続的な異常過電圧によるMOVのEOL時に切断し、安全性を高めるサーマルディスコネクトを内蔵 | UL認定のタイプ4サージ保護デバイスのTMOV、統合型サーマルディスコネクトがMOVの過熱や致命的な故障リスクを低減 |
| Ⅲ | デュアルSCR モジュール |
モーターへの電源電圧の印加を制御 | MCC | 省スペース・軽量、2本のネジによる簡単な取り付け、温度・電源サイクルの改善、保護回路の削減 | 国際基準パッケージ、JEDEC TO-240 AA、絶縁電圧3600V、UL認定 |
| ディスクリートSCR | Nシリーズ | ||||
| Ⅳ | NTC | 半導体の温度計測 | USUR1000、SM | 熱への迅速な応答と長期使用への信頼性 | リングラグ取り付けUL認定NTCセンサーのUSUR、SM NTCは最高220°Cまでの動作に対応したMELFパッケージに密封 |
機械式VFDおよびソフトスタータの安全規格
| 規格 | 規格の名称 | 一般的範囲 | 地域 |
| IEC 61800-5-2 | 可変速電気駆動システム–パート5-2:安全要求事項-機能的安全性 | IEC 61800-5-2は、機能的安全性を考慮した安全関連のパワードライブシステム（PDS(SR)）の設計・開発・統合・検証に関する要求事項と推奨事項を規定しています。 | 世界全域 |
| IEC 60204-1 | 機械の安全性-機械の電気機器–パート1:一般的な要件 | IEC 60204-1は、電気安全と機能安全の両方をカバーしており、後者に関しては、電気制御装置、回路、および機能に関する要件を規定しています。 | 世界全域 |
| IEC 62061 | 機械の安全性-安全関連の電気・電子・プログラマブル電子制御システムの機能的安全性 | IEC 62061は、機械の安全関連の電気・電子・プログラマブル電子制御システム（SRECS）の設計、統合、検証のための要求事項と推奨事項を規定しています。 | 世界全域 |
| IEC 60947-4-2 | 低電圧開閉器および制御装置–パート4-2：コンタクタおよびモーター・スタータ-AC半導体モーターコントローラおよびスタータ | ISO 13849-1 は、ソフトウェアの設計を含む、制御システムの安全関連部品(SRP/CS) の設計と統合のための原則に関する安全要求事項とガイダンスを提供しています。 | 世界全域 |
| IEC 60204-1 | 機械の安全性-機械の電気機器–パート1:一般的な要件 | IEC 60947-4-2:2011は、AC半導体モーターコントローラおよびスタータに適用されます。これらのコントローラおよびスタータには、定格電圧がAC1000Vを超えない回路に接続される直列メカニカルスイッチングデバイスが含まれる場合があります。 | 世界全域 |
| UL508/CSA C22.2 No. 14 | 産業用制御機器規格 | UL508/CSA C22.2 No.14は、定格電圧がAC1500Vを超えない電動機の起動、停止、調整、制御、保護を目的とした産業用制御機器、およびその付属機器を対象としています。 | 北米 |
| GB14048.6 | 低圧スイッチギヤおよび制御装置–パート4-2:コンタクタおよびモータースタータ。AC半導体モーターコントローラおよびスタータ（ソフトスタータを含む） | 中国のGB14048.6-2008 規格は、IEC規格IEC 60947-4-2 に基づいています。 | 中国 |
