Littelfuse｜可変周波数ドライブ(VFD)保護・制御の概要

JLSシリーズのヒューズは、非誘導性負荷に対して、省スペースで即効性のある過負荷および短絡保護を提供します。モーターまたはその他の誘導性負荷に使用する場合は、突入電流による妨害が発生しないように、JLSシリーズヒューズの定格アンペアを上げる必要があります。このようなアプリケーションでは、JLSヒューズは短絡保護のみを提供する場合があります。このような回路では、リテルヒューズPOWR-PRO™JTDシリーズの時間遅延ヒューズの使用を検討してください。
省スペース：
JLSヒューズの特性は、KLNR / KLSR速効型クラスRK1に似ていますが、はるかに小さいです。

省スペースのクラスTヒューズは、30アンペアを超える定格で入手可能な最もコンパクトなヒューズです。これは、同等のクラスRヒューズの3分の1未満のサイズです。NECに準拠した定格の場合、クラスTヒューズは、非誘導回路および機器に即効性の過負荷および短絡保護を提供します。誘導回路で使用される場合、突入電流で開くのを防ぐために、クラスTヒューズのアンペア定格を上げる必要があります。このような場合、クラスTヒューズは短絡保護のみを提供する場合があります。

LDCシリーズヒューズは、ULにリストされた最初の600ボルトACおよびDCクラスLヒューズです。ACとDCの両方に使用できるため、ACのみのヒューズがDC回路に挿入される心配がありません。LDCシリーズヒューズのULリストに記載されたDC遮断定格は、ほとんどのアプリケーション（16ミリ秒の時定数で50,000アンペア）には十分すぎるほどですが、高出力テストラボでのテストでは、この優れたヒューズがはるかに長い時定数で動作できることが示されています。 。これにより、ヒューズはクレーンレール回路や大量輸送システムなどのアプリケーションに独自に適しています。

L70QSシリーズ高速ヒューズは非常に電流を制限し、電力変換器、ドライブ、および制御回路アプリケーションを保護するために使用されます。これらのヒューズは、I2tの性能特性が低いように設計されており、バランスの取れた性能を提供して寿命を延ばし、保護対象のデバイスに損傷を与える可能性のある熱エネルギーを低減します。さらに、L70QSシリーズのヒューズは、さまざまなアプリケーション構成にインストールするための顧客の要件を満たすために、ユニバーサル取り付けオプションで設計されています。

コンパクトな6.3x 32mmパッケージの420VDCおよび500VAC定格のセラミックヒューズは、優れた遮断定格を備えており、高エネルギーアプリケーションの回路保護に最適です。Underwriters Laboratories Standard UL248-14に準拠。
カートリッジおよびアキシャルリードフォームで利用可能で、さまざまなリードフォーミングがあります。
JBossに準拠し、鉛フリー
6.3mm x32mmのコンパクトなフォームファクタ
アプリケーション：
高電圧AC / DC電源アプリケーション

500VAC / VDC定格のセラミックヒューズは、コンパクトな6.3 x 32mmパッケージで優れた遮断定格を備えており、高エネルギーアプリケーションの回路保護に最適です。
アプリケーション：
無停電電源装置（UPS）
三相電源

コンパクトな設計により、スペースを節約できます。
30個のA-60Aヒューズブロックすべてでリリース可能なDINレールから解放するのに必要なのは片手だけです（ロックオープンロッククローズ）。
成形フェノールベースより大きなブロックは、最大の熱放散のために一体型ヒートシンクを採用しています。
ユニバーサル取り付け穴により、簡単に交換できます。

DINレールから解放するのに必要なのは片手だけです（ロックオープンロッククローズ）
フェノールブロックには、分離のためのサイドバリアがあります。
100A以上のブロックには、バネで補強されたヒューズクリップが標準装備されています。30Aおよび60Aブロックでは、補強スプリングはオプションです。
ユニバーサル取り付け穴により、簡単に交換できます。
省スペース設計—既存のブロックよりも最大45％小さい。

特長：
JBossに準拠し、鉛フリーが利用可能
特許取得済みの統合熱保護デバイス-特許＃US6636403
SPD製品のUL14493ndEditionへの準拠を容易にするように設計されています。最大10kAの高いピークサージ電流定格。
ウェーブはんだ付け可能。標準のリードフォームとスペーシングオプション。
-55°C〜 +85°Cの動作温度範囲
表示目的で利用可能な3リードバージョン

UltraMOV金属酸化物バリスタシリーズは、高いピークサージ電流定格と高いエネルギー吸収能力を必要とするアプリケーション向けに設計されています。UltraMOVバリスタは、主に、過渡電圧サージサプレッサ（TVSS）、無停電電源装置（UPS）、AC電源タップ、AC電力計、または雷、誘導負荷スイッチング、コンデンサバンクスイッチングなどのソース。
これらのデバイスは、7、10、14、および20mmのラジアルリードパッケージサイズで製造され、さまざまなリード形式で提供されます。

特長：
Vrrm: 800V – 1800V。アイドル（平均）：15A〜248A
ネジ端子です。省スペース・軽量化
絶縁電圧3000V〜。UL規格認定
平面型不動態化チップ
低Vf. 温度・パワーサイクルの改善

Littelfuse PSRシリーズ高速スクエアボディヒューズは、ダイオード、トライアック、IGBT、SCR、MOSFET、および通常は電力変換および電力調整装置に設計されているその他のソリッドステートデバイスなどのパワー半導体デバイスを保護するために特別に設計されています。可変周波数ドライブ、インバーター、UPS、整流器、およびソフトスターターは、ラインサージや過電流状態に耐えることができず、高速保護を必要とする高感度パワー半導体デバイスで設計された典型的な機器の例です。

特長：オン電圧の温度係数が正のため、並列化が容易です。
頑丈なXPTデザイン（Xtreme light Punch Through）
– 10μsec.の短絡定格
– 非常に低いゲート電荷
– 低EMI
– 平方RBSOA @ 3 x Ic
薄型ウェハ技術とSPT設計の組み合わせにより、競争力のある低VCE(sat)を実現
SONIC™ ダイオード
– 高速かつソフトな逆回復　- 低動作順電圧

Littelfuse UL認定のリングラグサーミスタプローブアセンブリは、熱伝導性エポキシを使用してリングラグハウジングに取り付けられた非常に安定したNTCチップを使用して製造されています。これらのデバイスは、迅速な熱応答と優れた長期安定性を実現するように設計されており、幅広い表面温度検知アプリケーションで使用できます。

Littelfuse LL-34「MiniMELF」スタイルのガラスカプセル化表面実装サーミスタは、ガラスパッケージに密閉された超安定NTCチップを使用して製造されています。その結果、厳しい環境条件や熱条件にさらされても、優れた長期信頼性と安定性を発揮するデバイスが得られます。寸法が均一であるため、自動挿入装置での使用に特に適しています。

SMBJシリーズは、雷やその他の過渡電圧イベントによって引き起こされる過渡電圧から敏感な電子機器を保護するために特別に設計されています。IEC-61000-4-2 ESD 15kV（空気）、8kV（接触）、IEC 61000-4-2（IEC801-2）に準拠したデータラインのESD保護、IEC 61000-4-4（IEC801-4）に準拠したデータラインのEFT保護
アプリケーション：TVSデバイスは、I / Oインターフェイス、V CCバス、およびテレコム、コンピュータ、産業、および消費者向け電子アプリケーションで使用されるその他の脆弱な回路の保護に最適です。

SOD-123FL小型およびフラットリード薄型プラスチックパッケージのSMF4Lシリーズは、雷やその他の過渡電圧イベントによって引き起こされる過渡電圧から敏感な電子機器を保護するために特別に設計されています。

1.5SMCシリーズは、照明やその他の過渡電圧イベントによって引き起こされる過渡電圧から敏感な電子機器を保護するために特別に設計されています。

LSIC1MO170E1000の定格は、TO-247-3Lパッケージで1700 V、1オームです。
特長：高周波、高効率のアプリケーション向けに最適化
非常に低いゲート電荷と出力容量、高周波スイッチング用の低ゲート抵抗、すべての温度で通常オフの動作、超低オン抵抗
アプリケーション：ソーラーインバーター、スイッチモード電源、UPS、モータードライブ、高電圧DC / DCコンバーター、誘導加熱

9A ピークソース/シンク出力分離 – 動作電圧範囲：-10V ～ +25V – 負のゲート駆動バイアスを選択可能な内蔵チャージポンプレギュレータ – ソフトシャットダウンシンクドライバによる脱飽和検出 – TTL および CMOS 対応入力 – 劣勢保護（UVLO） – サーマルシャットダウン – オープンドレインFAULT 出力を装備。

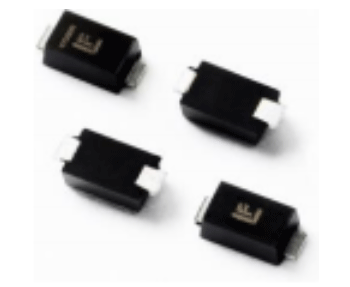

SMFシリーズは、雷やその他の過渡電圧イベントによって引き起こされる過渡電圧から敏感な電子機器を保護するために特別に設計されています。SMFパッケージは、SMAパッケージと比較してフットプリントが50％小さく、業界で低高さプロファイル（1.1mm）の1つを提供します。

1.5SMCシリーズは、照明やその他の過渡電圧イベントによって引き起こされる過渡電圧から敏感な電子機器を保護するために特別に設計されています。
