Moku:Go|20MHzロックインアンプ

Moku:Go のデジタルロックインアンプは、DCから20MHzまでのデュアルフェーズ復調(XY/Rθ)に対応しています。2チャンネルオシロスコープとデータロガーを内蔵しており、最大125MSa/sの信号観測と最大1MSa/sのデータロギングが可能です。 また、PIDコントローラを復調段の後に配置し、フェーズロックループ用途に使用することも可能です。
関連商品・技術情報
商品基礎情報
復調周波数 1mHz ~ 20MHz |
時定数 128ns ~ 1.59s |
フィルタースロープ 6, 12, 18, 24 dB/Oct |
デュアルフェーズ復調 X-Y or R-θ |
信号発生器 最大20MHz |
内蔵機能 PIDコントローラ |

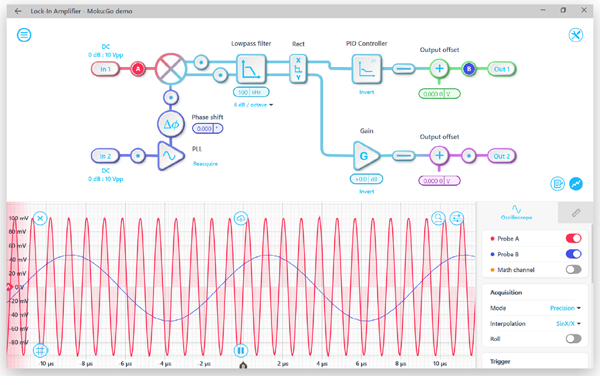

ロックインアンプの操作画面
特長
- デジタル信号処理チェーンのブロック図
- 信号のモニタリングとデータロギング用のプローブポイントを内蔵
- PLL(位相同期ループ)を含む内部または外部復調モード
- デュアルフェーズ復調
- 直交座標(X/Yモード)または極座標(R/θモード)のトグル切り替え
- PIDコントローラ内蔵
仕様
- 1 mHz~20 MHzの周波数をμHzの分解能で復調します
- 位相シフト精度0.001°
- 1 MΩ入力インピーダンス,AC/DCカップリング
- 128 nsから1.59 sまで時定数調整可能
- 6, 12, 18, or 24 dB/octave filter roll-off
- 出力ゲイン範囲︓-80~+160 dB
- LO出力︓最大20MHz、振幅可変
- ダイナミックリザーブ > 100 dB
- オンボードデータ収集︓最大125MSa/sのスナップショットモード、最大1MSa/sのコンティニュアスモード
アプリケーション
- 信号の変調と復調
- ソフトウェア無線
- 位相同期ループ
- レーザー周波数安定化
- 無線受信機教育
- ノイズからの信号抽出教育
