MPS｜降圧DC/DCコンバータのご紹介

C3.3Vや5V入力、またリチウムイオンバッテリーの単セルなどポータブルアプリケーションにも最適な入力範囲の売れ筋製品をご紹介します。
本ラインナップの製品は同期整流方式でCOT制御を採用しており、位相補償回路不要、高速応答を実現しています。また無負荷時の消費電流を抑えかつ軽負荷モードを兼ね備え、バッテリーなどの長寿命化に貢献できる製品となっております。

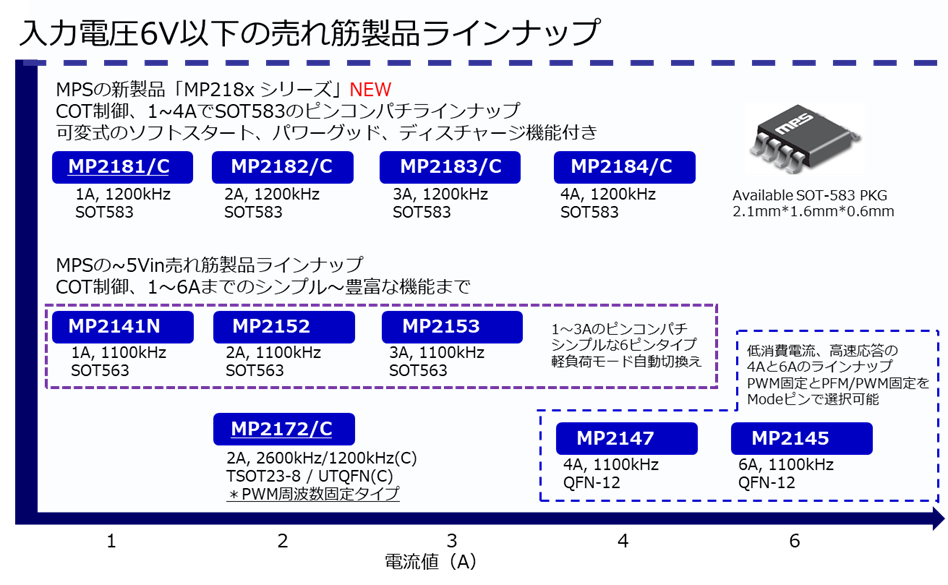

　新製品のMP218xシリーズではボンディングワイヤレスで8ピンSOT583 PKGを採用しております。
1～4Aまでピンコンパチでのラインナップとなっており、ご使用される電流値によって使い分けが可能な製品です。また可変式のソフトスタート機能とパワーグッドピンを兼ね備えており、シーケンス制御も可能です。
1.2MHzのスイッチング周波数とパワーセーブモードを搭載し、周辺部品の小型化、軽負荷時の高効率化を実現しております。
　MP2141N、MP2152、MP2153は1～3AのピンコンパチのラインナップでSOT563 PKGを採用しております。
2.2MHzのスイッチング周波数とパワーセーブモードを有しており、小型化、軽負荷時の高効率を実現しています。シンプルに構成されたいお客様向けの製品となっております。
　MP2172/Cは2A品でPWM固定動作を行える製品です。周波数の変動を抑えたいお客様向けの製品です。
　MP2147、MP2145は4A/6Aのラインナップです。12ピンのQFN PKGを採用しています。Modeピンを有しており、PWM固定動作とPWM/パワーセーブモードの自動切換えを切り替えることが出来るため、動作条件によって周波数を使い分けられることが可能です。

＊6A以上の製品は12V入力のラインナップをご参照ください。
またMPSでは掲載以外の製品も多数ラインナップがございます。
入出力電圧や電流、必要な機能など様々なご要求に沿って様々なご提案が可能ですのでご相談、お問い合わせください。

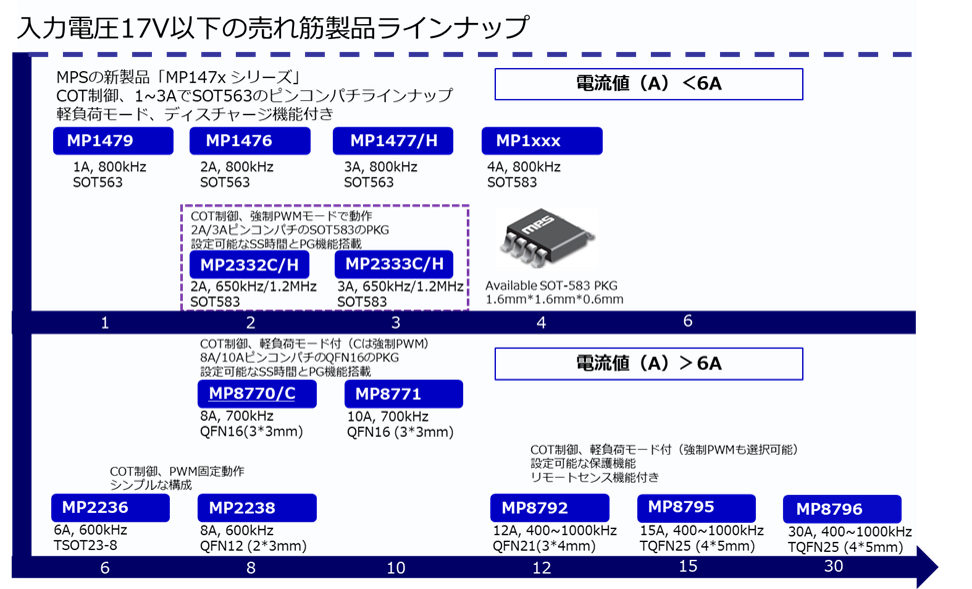

主に16～17V耐圧の売れ筋製品ラインナップとなります。
ACアダプターからの5Vや12V入力、2Cell、3CellといったLi-Ionバッテリーからの降圧動作にご使用頂けます。
ラインナップで取り上げている製品は全てコンスタント・オン・タイム（COT）方式を採用しており、位相補償回路不要で高速応答を実現しています。

　MP147xシリーズは1～4Aのシンプルな6ピンSOTで軽負荷モードを兼ね備えており、2Cellや3Cellのリチウムイオン電池や待機電力を極力小さくされたい5V/12V入力のアプリケーションに最適です。
　MP233xシリーズは2A、3Aのピンコンパチのラインナップで8ピンのSOT583 PKGを採用しており、パワーグッドピン、可変可能なソフトスタート機能を兼ね備えております。シーケンスを組まれるお客様に使いやすい機能となっております。また、PWM/軽負荷モードを自動で切り替えるCバージョンとPWM固定動作のHバージョンで選択可能な製品となっております。
　6A以上の製品ではソフトスタート時間固定、軽負荷時の高効率モードを備え、シンプルに構成されたいお客様向けにT-SOT23 PKGを採用したMP2236（6A）、12ピンのQFN PKGのQFNMP2238(8A)がおススメの製品です。
　また、16ピンのQFNで8A/10A品のMP8770(8A)/MP8771(10A)はPWM固定動作/軽負荷モードとPWM固定動作の選択が可能です。
リモートセンス機能付きのMP8792（12A）/MP8795(15A)/MP8796(30A)は小型のQFN PKGで高精度に大電流を供給可能なDC/DCコンバータです。主にCPUやASICなどのコア向けに最適な製品となっております。
各ICの詳細はメーカーのデータシートよりご確認ください。

また掲載以外にもお客様のご要求に応じて様々なご提案が可能ですのでご相談、お問い合わせお願いします。
