超小型ハイパフォーマンス i.Mx8M plus搭載モジュール TQMa8MPxL

信頼性の高いドイツのTQ-Systemsから待望のNXP社のi.Mx8M plus(Arm^® Cortex^® A53 dual/Quad)を搭載したSystem on Module(SoM)がリリースされました。

商品基礎情報

TQ-SystemsのSoMについて

TQ-SystemsのSoMは15年の長期供給保証にも対応しており、FA製品、ゲートウェイなどの通信装置、ロボット、医療機器など幅広い分野で使用されております。
System on Moduleは、従来設計に非常に時間を要していたプロセッサ、メモリ、電源ICなどがモジュール上に実装されたものなので、お客様の開発工数を削減し、量産化までの開発期間の削減、開発コストの削減に非常に効果がある製品です。

TQMa8MPxLについて

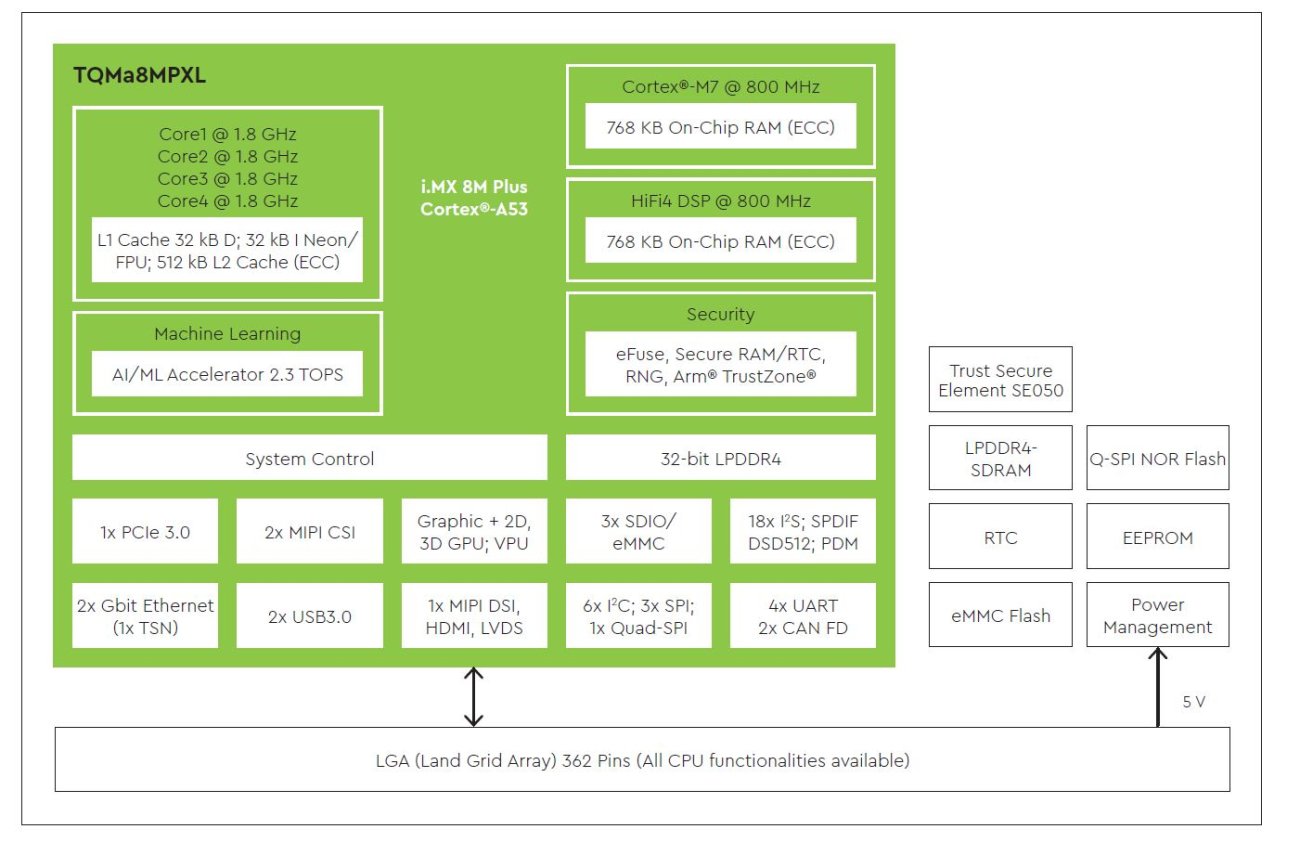

TQMa8MPxLはNXP社のi.Mx8M plusプロセッサを搭載しております。
i.Mx8M plusはArm cortex-A53(最大クワッドコア）を搭載し、 2.3TOPSのAI専用のアクセラレータ、H.264,265などのコーデックをサポートするVPU、3D、2Dのグラフィックをオーディオ用のDSP、リアルタイム制御に最適なcortex-M7、2つのカメラ入力、最大4Kp30をサポートするHDMIやLVDSのビデオインターフェイス、Time Sensitive Network(TSN)をサポートするGbit Ethernet、PCIe、USB 3.0などのコントローラが実装されています。
マルチメディアやメディカル、産業オートメーション、マシーンビジョン、機械制御、通信制御、HMIなど幅広いアプリケーションの製品を実現できます。

本モジュールでは電源管理IC、LPDDR4、eMMC、Quad SPI NOR flash、EEPROMが搭載されており、容量をカスタマイズすることも可能です。

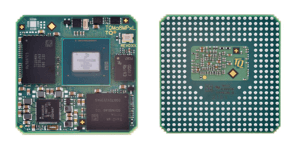

超小型モジュール設計

362ピンのLGAパッケージで超小型(38mm × 38mm )に設計されています。ボードに実装しても高さ3.18mmで設計できますので、非常に薄型の製品にも適しております。

LGAパッケージのメリット
- 低価格で提供
- スペースをとらない
- 全ての信号ピンが出力されているので、デバイスと同様に全ての機能を使用可能
- ハンダで実装されるので、接続の信頼性が高くなる
- リール提供のため、デバイス同様にマウンタで実装可能（大量生産案件にも対応可)

開発環境について

TQ-Systemsでは専用の開発キット(Starter Kit)をご用意しております。
Starter KitにはBSP(Reference用Board Support package)、回路図、SoMの3D CADデータも付属しますので、お客様が開発される際のリファレンスデザインとして使用いただくことが可能です。

製品ラインナップ

TQMa8MPQLL-AA TQMa8MPQLL-AA, Quad 4 Lite Cortex®-A53/1.6 GHz, 16 GB eMMC Flash, 2 GB LPDDR4, 64 kB EEPROM,RTC, -25°C…+85°C
TQMa8MPQL-AA TQMa8MPQL-AA, Quad 6 Video Cortex®-A53/1.6 GHz, 16 GB eMMC Flash, 2 GB LPDDR4, 64 kB EEPROM,RTC, -25°C…+85°C
TQMa8MPQL-AB TQMa8MPQL-AA, Quad 8 ML/AI Cortex®-A53/1.6 GHz, 16 GB eMMC Flash, 2 GB LPDDR4, 64 kB EEPROM,RTC, -25°C…+85°C

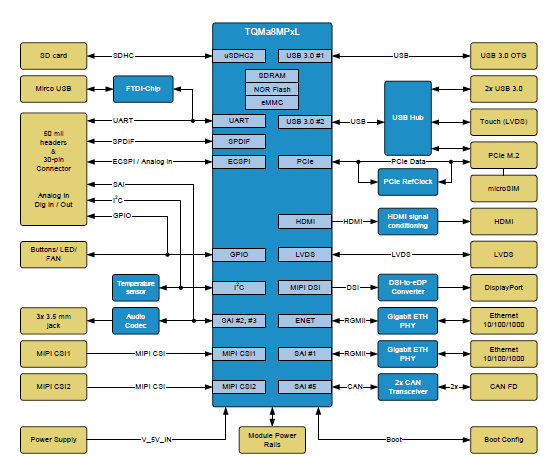

評価キット

STKa8MPxL-AA STKa8MPxL (Eval Kit) with TQMa8MPxL-AA, Quad Cortex-A53/1.6 GHz, 2 GB LPDDR4, 16 GB eMMC Flash,64 kB EEPROM, RTC, 2x USB 3.0 HOST, 1x USB 3.0 OTG, 2x ETH 10/100/1000, 2x CAN FD, 1x HDMI, 1x DP,1x Dual LVDS, 2x MIPI CSI, 1x PCIeM.2 + SIM Card, Audio, GPIOs (4x 24V_IN, 4x 24V_OUT, 2x AI_IN),Temperature sensor, Reset-Button, Micro SD Card interface, Power Supply, 4 GB Micro SD card, Cables

ほぼ全てのインターフェイスを評価することができますので、実際の製品に近い環境で評価できるスターターキットになっております。
