注目製品特集 | モレックスのこの製品に注目!!『Zero-Hachi』編
様々なラインアップを持つモレックス社製品にて、今一押ししたい注目製品をご紹介いたします。
タブレット PC、ドローン、ウェアラブル、AR/VR デバイスなど様々なアプリケーションで最終製品の薄型化が進むことで、必然的にPCB、部品の小型化の要求が発生します。そこで、今回は0.8mmピッチ電線対基板用コネクターシステム『Zero-Hachi』をご紹介いたします。

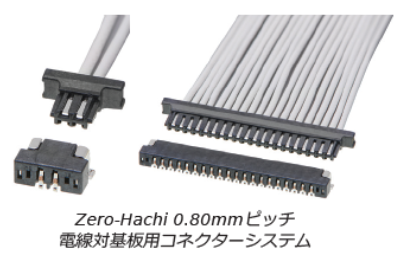

『Zero-Hachi』 0.80mmピッチ電線対基板用コネクターシステム
Zero-Hachiのコネクターのフットプリントは、他のモレックス1.00mmピッチのWire to Board製品と比較し、40%小さくなっています。これによってPCB上の他の電子部品に使用できるスペースを確保することができます。また高さを1.6mm設計にしていることで、垂直方向のスペース節約に貢献できます。

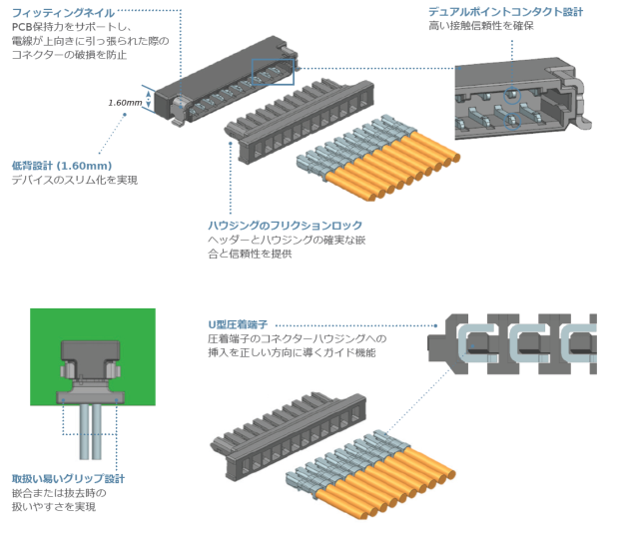

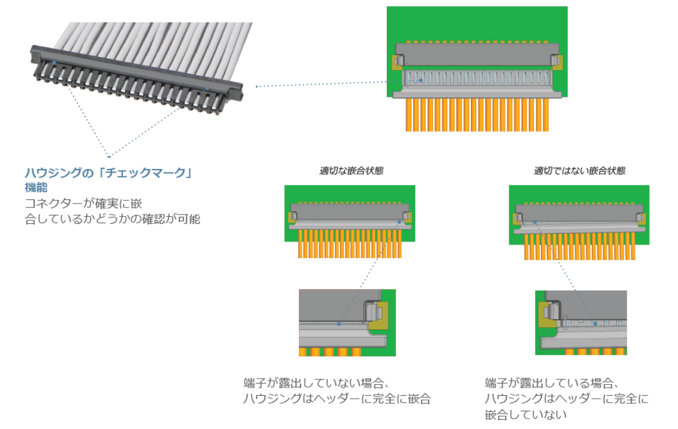

利点・特徴
想定アプリケーション
コンシューマー
AR/VRデバイス
ゲーミングヘッドセット
モバイル機器
タブレットPC
ウェアラブル機器
コネクテッドホーム
スマートスピーカー
ドアベル
産業
ドローン
UAV など
アプリケーションイメージ
仕様情報
電気的特性
最大定格電圧: 30V
最大定格電流: 1.5A (2 ~ 6極)
1.0A (7 ~ 20極)
材質
ヘッダーハウジング: LCP
ハウジング: LCP
コンタクト: コルソン系銅合金
メッキ:接点部: 錫 (Sn)
下地メッキ: ニッケル (Ni)
使用温度範囲: -40 ~ +85°C
関連リンク
Zero-Hachi Connector System詳細はこちら(メーカーページ)
