超高効率!スイッチングレギュレーター
S-85M0Aシリーズは、幅広い負荷電流範囲で高効率を実現し、モバイル・ウェアラブル機器などの長時間駆動を強力にサポートします。EMI放射を最小限に抑え、高効率を実現するため、ノイズの影響を受けやすいアプリに最適です!
S-85M0Aシリーズの特長

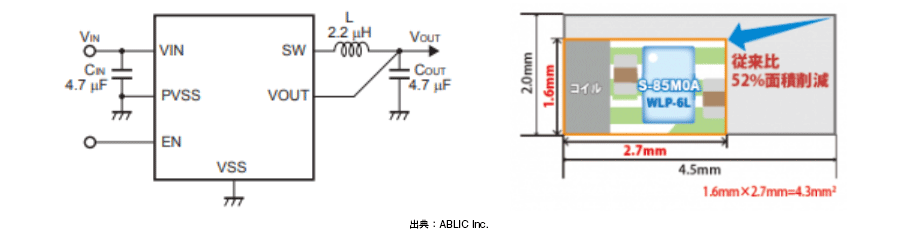

S-85M0Aシリーズは、独自の低消費電力制御とCOT (Constant On-Time) 制御を導入しており、極低消費電流動作 (静止時電流260nA) と高速過渡応答を実現し、PFM制御で動作します。また、高密度実装に適したWLP-6Lパッケージを採用しているため、機器の小型化に貢献します。データシートで推奨している外付け部品を使用することにより、占有面積を4.3m㎡(1.6mm × 2.7mm)と小さくすることができます。業界トップクラスの超低消費電流260nAにより、軽負荷動作時も高効率を実現します。小型バッテリを搭載するウェアラブル機器などの長時間駆動をサポートします。
主な特長
- 5.6V入力、50mA、静止時消費電流260nA。バッテリー駆動時間を最大2.5倍に!
- 業界最小クラスの超小型WLPパッケージを採用
- 低EMIのため、無線やGPSなどノイズの影響を受けやすいアプリに最適
主な仕様
- 入力電圧:2.2〜5.6V
- 出力電圧:0.7〜2.5V,0.05Vステップ、2.6〜3.9V,0.1Vステップ
- 出力電圧精度:±1.5%(1.0V≦VOUT≦3.9V)、±15mV(0.7≦VOUT<1.0V)
- 極低消費電流:静止時電流260nA
- ソフトスタート機能:1ms typ.
- 低電圧誤動作防止機能(UVLO):1.8V typ.(検出電圧)
- サーマルシャットダウン機能:135℃ typ.(検出温度)
- 効率(100µA負荷時):90.5%
- パッケージ:WLP-6L
用途例
- ウェアラブル機器
- Bluetooth機器
- ワイヤレスセンサーネットワーク機器
- ヘルスケア機器
- スマートメーター
- 携帯ゲーム機器
- GPS機器
S-85M0Aシリーズ 詳細
