マルチチャンネル対応プログラマブルアッテネータ AD-USBシリーズ

Adaura TechnologiesのAD-USBシリーズは、Wi-FiやBluetooth、LPWA等通信モジュールの信号レベル評価や、業務用無線・モバイル基地局の各種無線機調整検査等多方面ご使用いただけるプログラマブルアッテネータです。USBからの供給電力で動作するPCコントロールタイプのため、試験用途に応じた柔軟な設定が可能です。また、チャンネル数・定格電力・減衰率等もご要望に応じてカスタマイズいたします。ぜひ一度ご検討ください。
商品基礎情報
特 長
- 最大95dBの広ダイナミックレンジ(0.25dBステップ)
- USB/Ethernet対応(専用のPCソフトにて制御)
- コンパクトサイズ(181.2mm x 89.3mm x 25.7mm : 4ch時)
- 周波数対応範囲 : 5MHz〜6GHz
スペック
減衰ステップ(dB) | 0.25 | ||||
チャンネル数 | 1-4 | ||||
周波数レンジ(MHz) | 5〜6,000 | ||||
減衰レンジ(dB) | 0〜95 | ||||
インピーダンス(Ω) | 50 | ||||
IP3入力(dBm) | +56 | ||||
減衰精度(dB) | 周波数範囲 | 減衰範囲 | 代表値 | 上下限値 | |
5〜2000MHz | 0.25〜20 | ±0.25 | ±(5.5% of Atten. +0.25) | ||
20.25〜60 | ±0.50 | ±(2.0% of Atten. +0.90) | |||
60.25〜90 | ±0.75 | ±(3.5% of Atten. +0.70) | |||
2000〜4000MHz | 0.25〜20 | ±0.20 | ±(5.5% of Atten. +0.25) | ||
20.25〜60 | ±0.30 | ±(2.0% of Atten. +0.70) | |||
60.25〜90 | ±0.40 | ±(3.0% of Atten. +0.90) | |||
4000〜6000MHz | 0.25〜20 | ±0.15 | ±(6.5% of Atten. +0.15) | ||
20.25〜60 | ±0.35 | ±(3.5% of Atten. +0.45) | |||
60.25〜90 | ±0.65 | ±(3.5% of Atten. +0.90) | |||
切換速度(nsec) | 520 | ||||
リターンロス(dB) | >10 | ||||
入力電力定格(dBm) | +26 | ||||
消費電力(USB)(mA) | 150 | ||||
動作温度(℃) | 0〜60 | ||||
インターフェイス | USB(Virtual COM Port) Ethernet(Telnet & HTTP RESTful API, DHCP & Static IP) |
||||
チャンネル間アイソレーション(dB) | >100 | ||||
挿入損失 | 代表値 | 最大値 | |||
5MHz | 3.0 | 4.0 | |||
2400MHz | 5.5 | 6.5 | |||
6000MHz | 9.5 | 11.0 |
※チャンネル数はご要望に応じて変更可能です。4ch以上ご要望の際はお気軽にお問合せください。

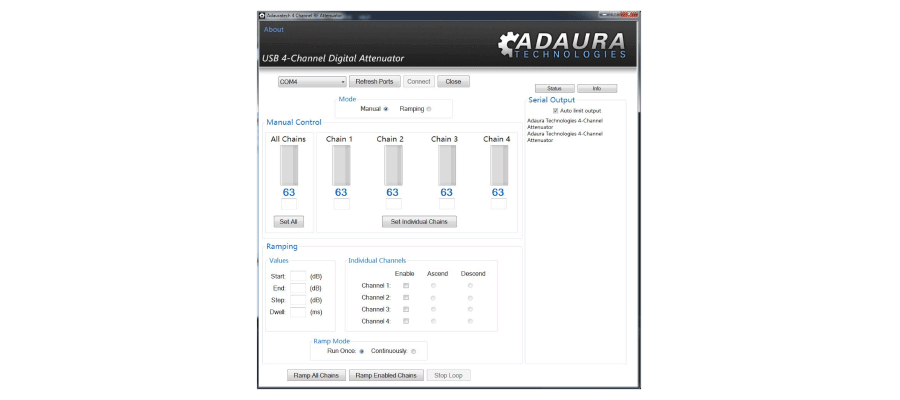

ソフトウェア
各チャンネル毎の減衰率を専用のPCソフトにて制御。また、減衰率を変化させるタイミングを設定することで測定の自動化にも貢献いたします。
