丸文コラム-コネクター| コネクター図面の見方・解説
コネクターにおいて、電気的特性と同じく「図面」と呼ばれる
2D(2次元)の資料が重要となります。
これはコネクターメーカー~エンジニア~生産工程~最終ユーザーへと繋がる
バトンの様なものになります。
今回は一例としてモレックス社の売れ筋コネクターであるNano-FiTシリーズ(PCBヘッダー)の図面で、見方を解説いたします。
関連商品・技術情報

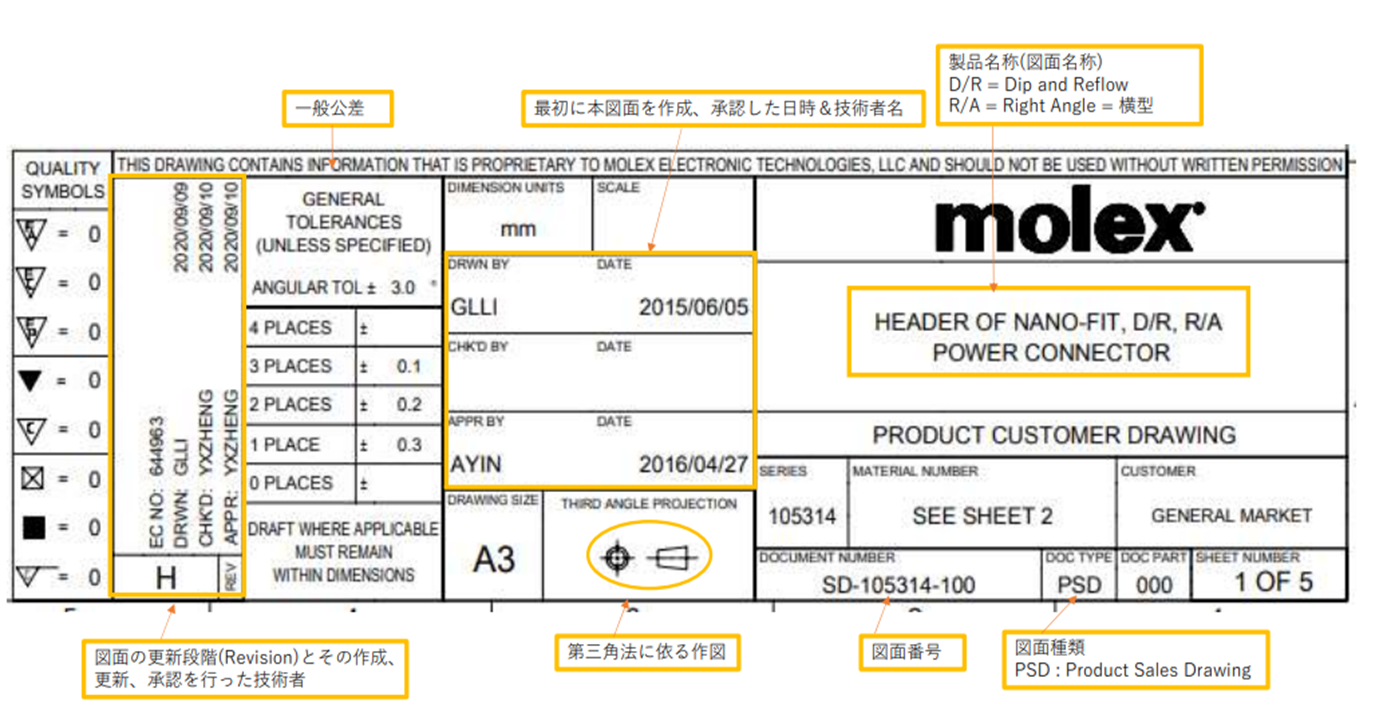

商品基礎情報

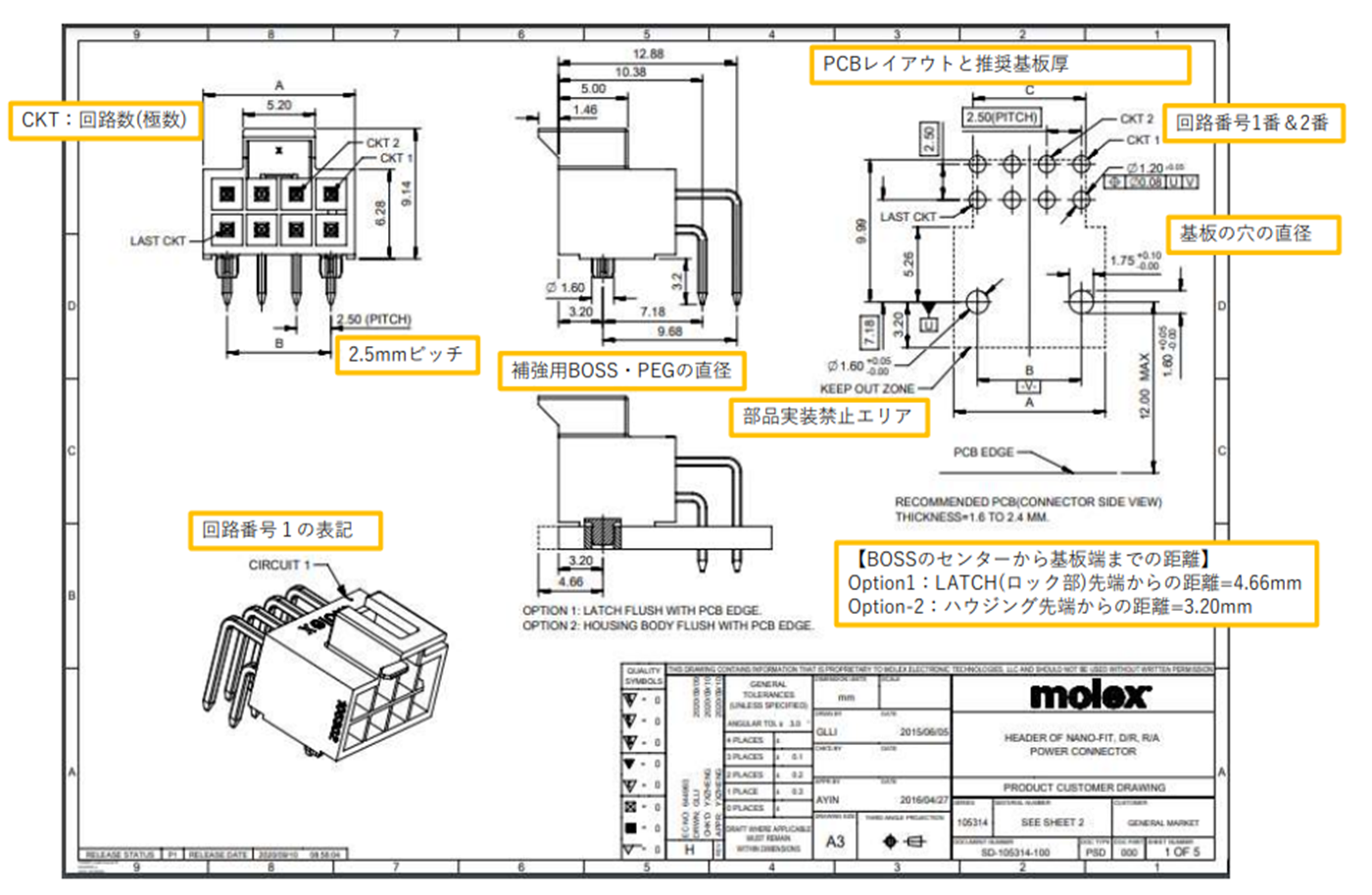

最終製品や実装に影響を与える情報について
コネクターの基本情報、最終製品のサイズ感にも影響を与える外形寸法、実装およびPCBレイアウトが記載されています。

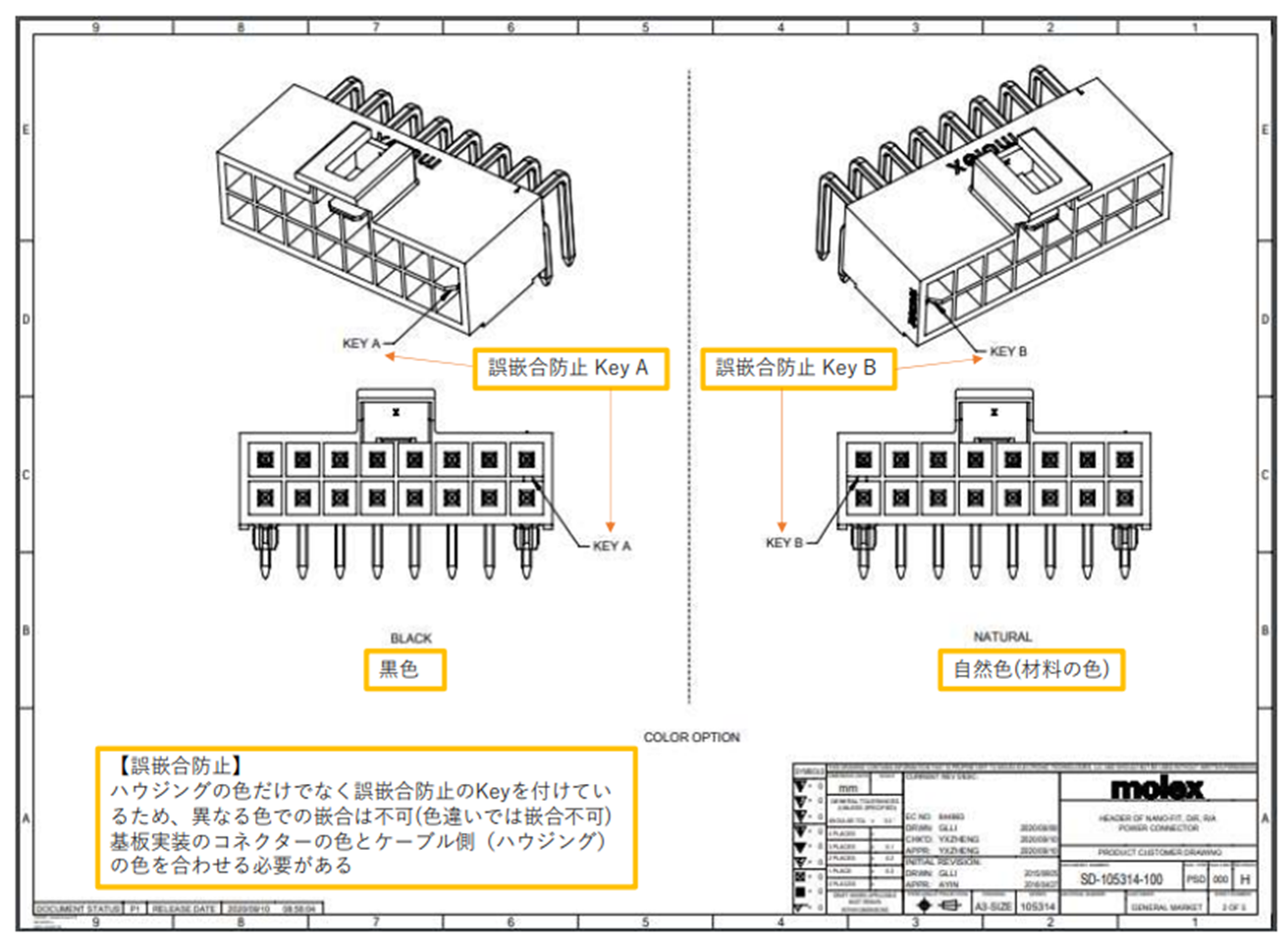

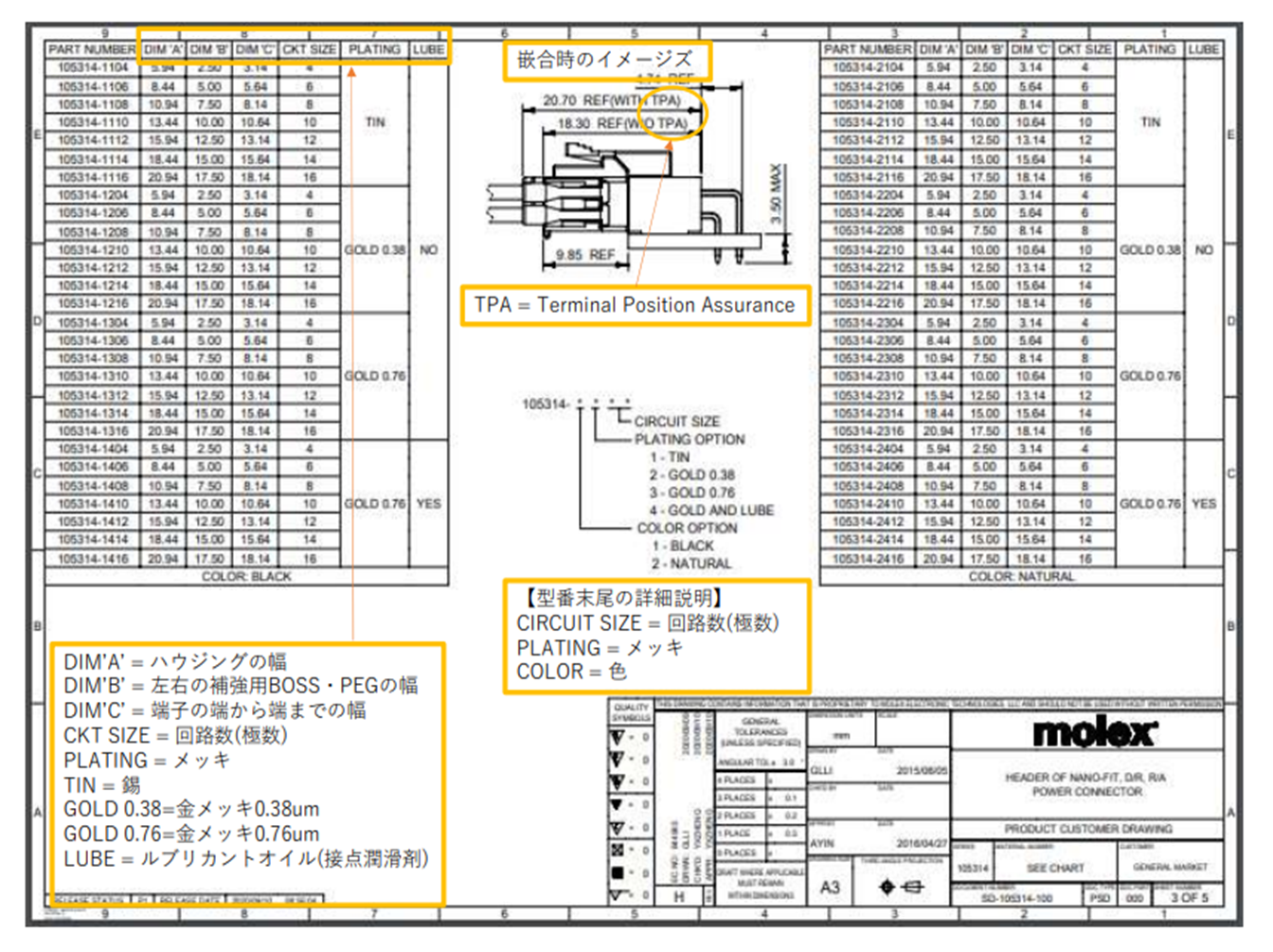

誤嵌合防止 詳細寸法 極数別形状について
誤嵌合防止(Keying)が説明されており、嵌合相手(ハウジング)の組み合わせを説明しています。極数別(回路数別)の詳細寸法、メッキ仕様、嵌合時のイメージを説明しています。

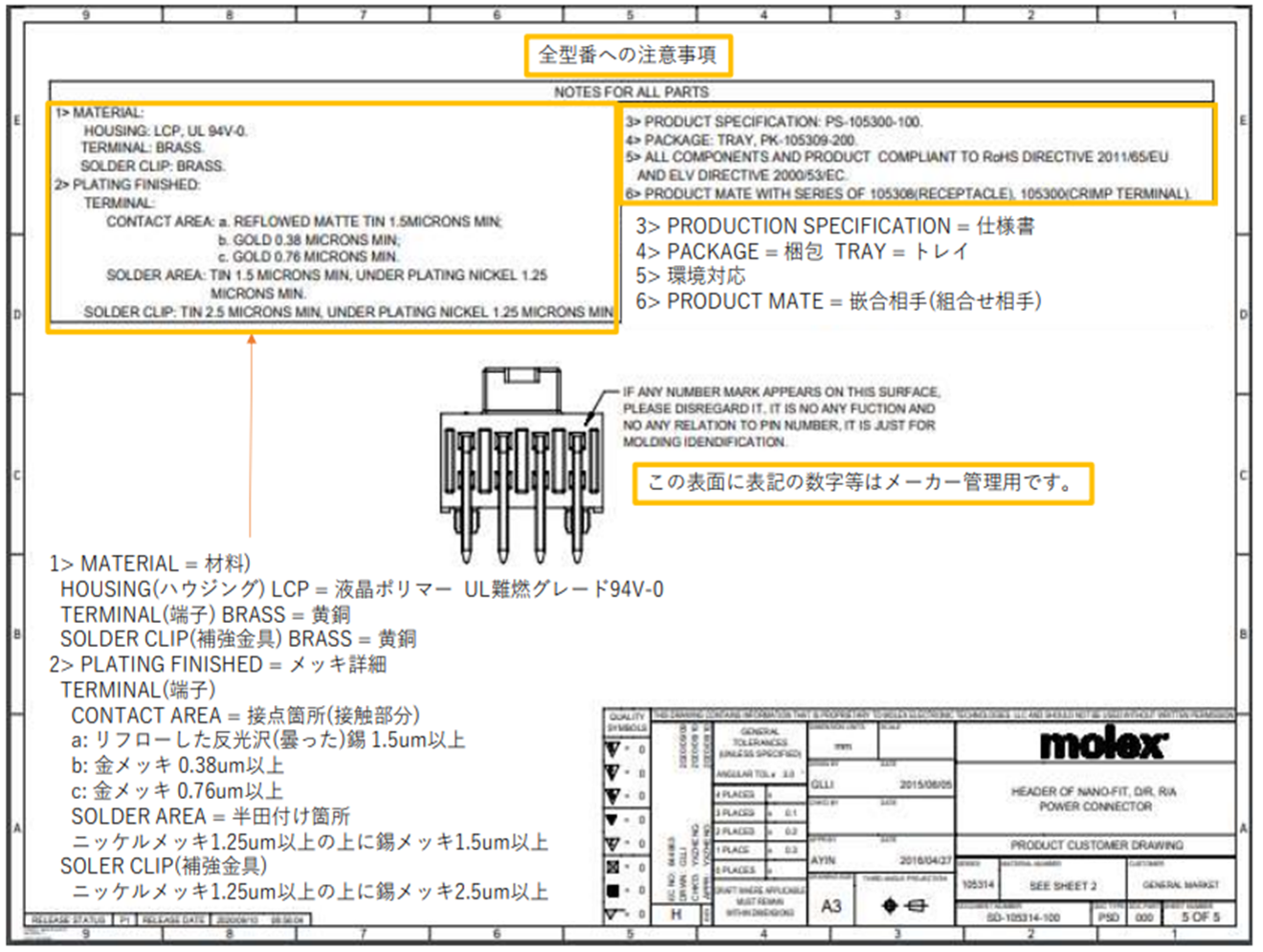

材料詳細 注意事項について
材料詳細、メッキ仕様、全型番への共通した注意事項を説明しています。
(注)コネクターの図面について、メーカーごとに文言、掲載内容が異なりますのでご注意下さい。
「Creating Connections for Life」」はモレックス社のブランドメッセージです。
