Infineon® XENSIV™ センサーファミリー

インフィニオンの磁気センサー製品群はすべて自社で生産されており、3次元磁気位置センサー、角度センサー、磁気電流センサーといった様々なラインアップを取り揃えてます。インフィニオンでは磁気センサー製品を40年以上提供してきた実績があり、それに裏付けられた信頼性と精度を兼ね備えた製品をご提供します。

▌3次元磁気位置センサー

インフィニオンの3次元磁気センサーは、低消費電力でコストパフォーマンスが高く、小型パッケージにより実装自由度も高いです。非接触のため耐久性が高く、防塵・防水も容易に実現できます。磁界の3次元運動、直線スライド動作、回転動作、プッシュ動作など計測できるため、ジョイスティックや電池動作機器のUI、さらにEシフタや方向指示器など車載アプリケーションに適しています。

▌TLE/TLI/TLV493D ファミリー

【特長】
　-検出磁束密度範囲：Full range ±160mT, Extra short range±50mT
　-Extra short rangeモードでは検出範囲を限定することでより高精度な測定が可能
　-温度センサー内蔵
　-X, Y, Z方向それぞれ12bitの分解能（温度10bit）
　-待機電力：7nA(typ、Power down mode時)
　-Master controlled mode：マイコンからのトリガー制御が可能
　-任意に設定した入力値でのINT機能によりマイコンへのトリガー制御が可能
　-通信方式：I2C (最大 1MHz)
製品詳細はこちら(外部リンク)

【アプリケーション例】
　-家電・カメラなどのスイッチ・ダイヤル・トリガー・操作バーといったユーザーインターフェース
　-ゲーム機向けジョイスティック
　-ドアや窓などの開閉検出（特に電池駆動の機器）

TLE/TLI/TLV493D

各方向の磁気検知イメージ

▌角度センサー

インフィニオンの角度センサーはAMR(異方性磁気抵抗素子)やGMR(巨大磁気抵抗素子)といった磁気テクノロジーを採用しており、0.1°単位での高精度な角度検知が可能です。アナログ、デジタル双方の出力に対応した製品を提供しており、車載用途はもちろん民生・産業用途にも幅広くご利用いただけます。

▌TLE5109

【特長】
　- AMR(異方性磁気抵抗)ベース、アナログ出力対応
　- シングルダイとデュアルダイの2種を用意
　- 5V、3.3V双方の電源電圧に対応
　- 検知誤差0.1°の高精度な角度検知を実現
　- 最小40μsの高速な起動時間
　- ISO26262対応

【アプリケーション例】
　- ブラシレスDCモーターの位置制御(例：ポンプ、ワイパー等)
　- ロータリースイッチ
　- 磁気エンコーダー

製品詳細はこちら(外部リンク)

TLE5109

TLE5109ブロック図

▌磁気電流センサー

インフィニオンの磁気電流センサーは、非接触かつコアレスで測定可能なホールセンサーとしてラインアップされています。コアレス電流センサーは抵抗を用いた電流センサーと比べ発熱が少なく、またコア付きの電流センサーと比べ小型・軽量であり、低損失・基板設計の自由度向上のメリットがあります。

▌TLI4971

【特長】
　- 双方向測定、AC・DC両方の測定に対応
　- 最大120Aまでの測定に対応
　- 飽和やヒステリシス損の影響なく測定可能
　- 感度や過電流検出閾値等パラメーターがユーザープログラマブル
　- 高速過電流検知機能を内蔵
　- 校正済みの状態で販売

【アプリケーション例】
　- 産業用インバーター
　- 補助用電源やバッテリーの監視・過電流保護

製品詳細はこちら(外部リンク)

TLI4971

TLI4971ブロック図

XENSIV™ PAS CO2は、光音響分光(PAS)トランスデューサーやMOSFET、信号処理用マイコンを一つのボードに集約した小型化・高精度を実現かつコストパフォーマンスに優れたCO2センサーです。CO2測定に必要な処理がすべてボードに実装されており、プラグアンドプレイで簡単にご利用いただけます。

製品詳細はこちらのページからご覧ください。

XENSIV™ PAS CO2センサー

センシング概略図

インフィニオンのMEMSマイクは、MEMSチップおよびASICで構成されており、高SNR、高ダイナミックレンジ、低歪み、低消費電力かつ小型化を実現しています。ワイヤレスイヤホンやスマートスピーカーといった民生用機器から音声認証用途まで、多様な製品に対して最適なソリューションを提供します。

▌IM73A135

【特長】
　- アナログ出力
　- IP57準拠の防塵・防水性能
　- 動作電圧により通常モードと低電圧モードの2つをサポート
　- 高SNRを実現
　-73dB(A)@2.75V
　-71dB(A)＠1.6V
　- アコースティックオーバーロードポイント(AOP)：135dBSPL
　- 20Hzの低ロールオフ周波数
　- 4mm x 3mm x 1.2mmの小型パッケージ

【アプリケーション例】
　- イヤホン・ヘッドセットのアクティブノイズキャンセル機能
　- スマートスピーカー等の音声認識
　- 会議用スピーカー向けオーディオマイク

製品詳細はこちら(外部リンク)

IM73A135

IM73A135寸法図

IM73A135ブロック図

▌IM72D128

【特長】
　- デジタルPDM出力に対応
　- IP57準拠の防塵・防水性能
　- 980μAの低消費電流
　- 高SNRを実現
　-72dB(A)
　- アコースティックオーバーロードポイント(AOP)：128dBSPL
　- 20Hzの低ロールオフ周波数
　- 4mm x 3mm x 1.2mmの小型パッケージ

【アプリケーション例】
　- スマートスピーカーや各IoTデバイス向けの音声インターフェース
　- カメラやパソコン向け高品質オーディオマイク

製品詳細はこちら(外部リンク)

IM72D128

IM72D128寸法図

IM72D128ブロック図

インフィニオンの圧力センサーは、大気圧の高精度な測定および電気信号への変換までを統合した製品です。小型パッケージかつ高い防水性を備えており、産業・民生用途向け製品をご用意しています。

▌DPS368

【特長】
　- 静電容量方式で気圧および温度を検知
　- ±0.002hPa、±2cmの分解能
　- ±0.5℃の温度検知精度
　- IPX8準拠の防水性能
　- 1.7μAの低消費電流
　- I2C、SPIをサポート
　- 2mm x 2.5mm x 1.1mmの小型パッケージ　

【アプリケーション例】
　- ドローンの高度管理
　- スマートウォッチ(標高検知、歩数カウントなど)
　- スマートホーム(簡易的な天気予報、室温調整、侵入者検知など)
　- ヘルスケア(転倒・呼吸検知)

製品詳細はこちら(外部リンク)

DPS368

DPS368内部イメージ

XENSIV™シリーズには、XMC™1100 ARM® Cortex®-M0 マイコンを搭載したプラグアンドプレイ可能な評価ボードをご用意しています。各評価ボードにはオンボードデバッガが搭載されており、迅速なアプリケーション開発が可能です。また、スイッチや角度調整ノブなどのアタッチメントもラインアップされており、より実際のアプリケーションに近い形で評価いただけます。

製品詳細はこちら(外部リンク)

Sensor 2GO/Shiled

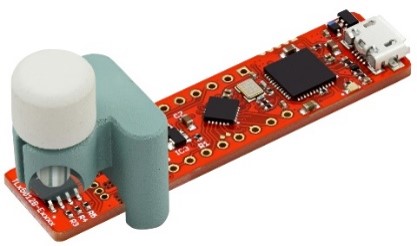

Sensor2GOへのアタッチメント取付イメージ
