インフィニオンテクノロジーズ｜ ゲートドライバICのご紹介
インフィニオンテクノロジーズ（以下インフィニオン）のゲートドライバIC（EiceDRIVER™）はMOSFET、IGBT、GaN、SiCそれぞれに最適なゲート駆動を実現するため、広範囲な回路電圧（25V～2300V）に応じて非絶縁、ジャンクション絶縁（JI）、SOI、コアレストランス（CT）の4つの絶縁方式を用意しています。また、ハイサイド、ローサイド、ハイアンドローサイド、ハーフブリッジと様々な回路構成を揃えており500種を超えるゲートドライバを用意しています。
商品基礎情報
インフィニオンのゲートドライバIC
インフィニオンのゲートドライバICについて絶縁方式ごとに代表製品をご紹介します。

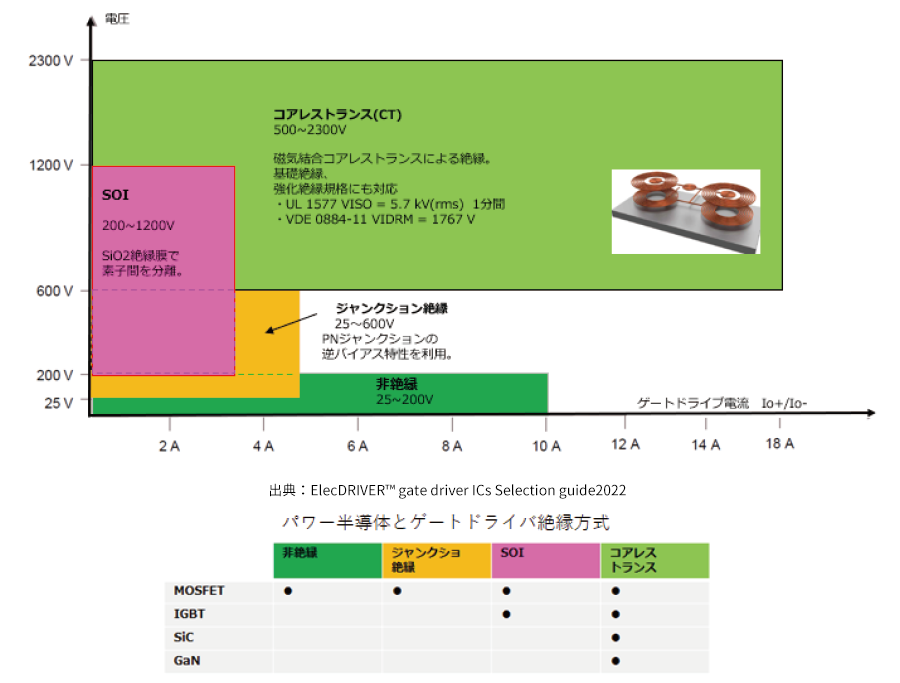

絶縁方式と適用範囲
■各製品ファミリについてはインフィニオン製品ページからご確認下さい。

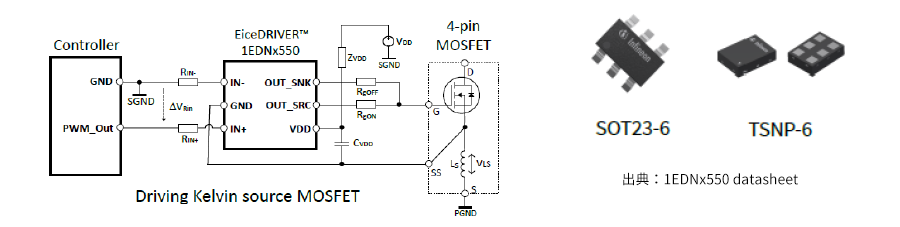

【非絶縁方式：1EDNx550シリーズ】
1EDNx550シリーズは完全差動入力による非絶縁方式のローサイドゲートドライバです。ケルビンソース接続が可能で駆動電流も4A（ソース）/8A（シンク）と大きいので高速化が図れます。完全差動入力によりコントローラとの距離を伸ばせるという特長があります。非絶縁のDC/DCコンバータなどに最適です。
| ch | 電圧 | 型番 | Io+/Io-(A) | UVLO on/off[V] |
伝搬遅延 on/off[ns] |
Package | 用途 |
| 1 | 200 | 1EDN7550U | 4/8 | 4.2/3.9 | 45/45 | TSNP-6 | ※MOSFETの駆動 ※非絶縁DC/DC コンバータ |
| 1EDN7550B | 4/8 | 4.2/3.9 | 45/45 | SOT23-6 | |||
| 1EDN8550B | 4/8 | 8.0/7.0 | 45/45 | SOT23-6 | |||
| 1EDN6550B | 4/8 | 12.2/11.5 | 45/45 | SOT23-6 | |||
| 1EDN9550B | 4/8 | 14.9/14.4 | 45/45 | SOT23-6 |
1EDNx550シリーズ ラインアップ

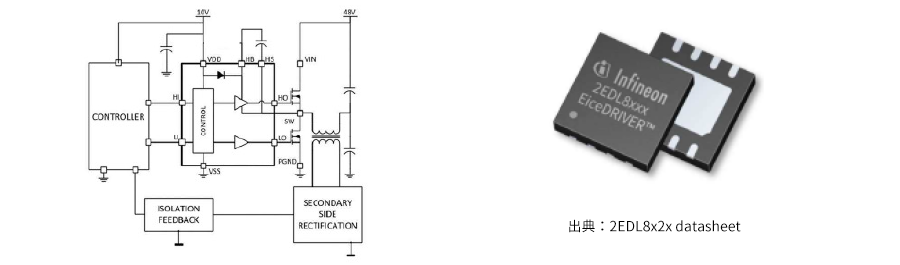

【ジャンクション絶縁方式：2EDL8x2xシリーズ】
2EDL8x2xシリーズはジャンクション絶縁型のブースト用ダイオードを内蔵したハイアンドローサイドゲートドライバです。絶縁DC/DCコンバータなどに最適です。
| ch | 電圧 | 型番 | Hi-side Io+/Io-(A) |
Lo-side Io+/Io-(A) |
入力 | 伝搬遅延 on/off[ns] |
Package | 用途 |
| 2 | 120 | 2EDL8023G/G3C | 3/5 | 3/6 | HS/LS | 45/45 | VSON8/VSON10 |
※MOSFETの駆動 ※絶縁DC/DC |
| 2EDL8024G/G3C | 4/5 | 4/6 | 個別 | 45/45 | VSON8/VSON10 | |||
| 2EDL8123G/G3C | 3/5 | 3/6 | 共通 （差動） |
45/45 | VSON8/VSON10 | |||
| 2EDL8124G/G3C | 4/5 | 4/6 | 45/45 | VSON8/VSON10 |
2EDL8x2xシリーズ ラインアップ

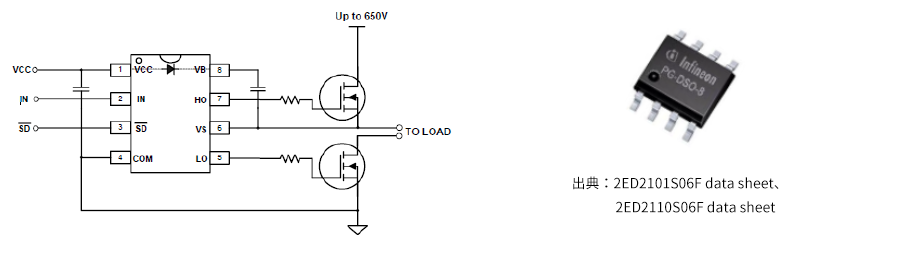

【SOI方式：2ED210xシリーズ】
2ED210xシリーズはSOI（Silicon On Insulator）方式の絶縁ゲートドライバです。ブースト用ダイオードを内蔵したハイアンドローサイド構成の新製品で伝搬遅延90nsを実現しています。SOI構造により出力端子Vsは650Vに耐え、-100Vの過渡サージにも耐性があります。UPSなど絶縁AC/DC電源装置や産業用モータ制御等に最適です。
| ch | 電圧 | 型番 | Io+/Io-(A) | 入力 | デッドタイム [ns] |
伝搬遅延 on/off[ns] |
Package | 用途 |
| 2 | 650 | 2ED2101SO6F | 0.29/0.7 | HIN/LIN | なし | 90/90 | DSO8 |
※650V MOSFET/ ※絶縁AC/DC電源 |
| 2ED2103SO6F | 0.29/0.7 | HIN/LIN | 520 | DSO8 | ||||
| 2ED2104SO6F | 0.29/0.7 | IN/SD | 520 | DSO8 | ||||
| 2ED2110SO6F | 2.5/2.5 | HIN/LIN | なし | DSO16 |
2ED210xシリーズ ラインアップ

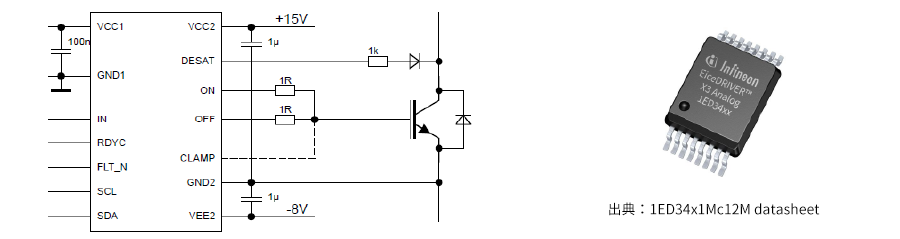

【コアレストランス方式：1ED34xxシリーズ】
1ED34xxシリーズはコアレストランス方式の絶縁ゲートドライバです。シンク電流およびソース電流±3A、±6A、±9Aの3タイプを取り揃えたシングルゲートドライバで、絶縁耐圧5.7kVrms、VDE0884-11準拠の強化絶縁にも対応します。ミラークランプやDESAT等々、保護機能を満載しておりIGBT、SiCを使ったインバータの駆動に最適です。
| ch | 電圧 | 各種設定 | 型番 | Io+/Io-(A) | DESAT | 安全規格 | Package | 用途 |
| 1 | 2300 | アナログ | IED3431MC12M | ±3 | Yes （抵抗） |
UL1577 VDE0884-11 |
DSO16 |
※IGBT、SiCの駆動 ※モータ制御 ※UPS |
| IED3461MC12M | ±6 | |||||||
| IED3491MC12M | ±9 | |||||||
| デジタル （I2C） |
IED3431MU12M | ±3 | Yes （I2C） |
UL1577 | ||||
| IED3461MU12M | ±6 | |||||||
| IED3491MU12M | ±9 |
1ED34xxシリーズ ラインアップ

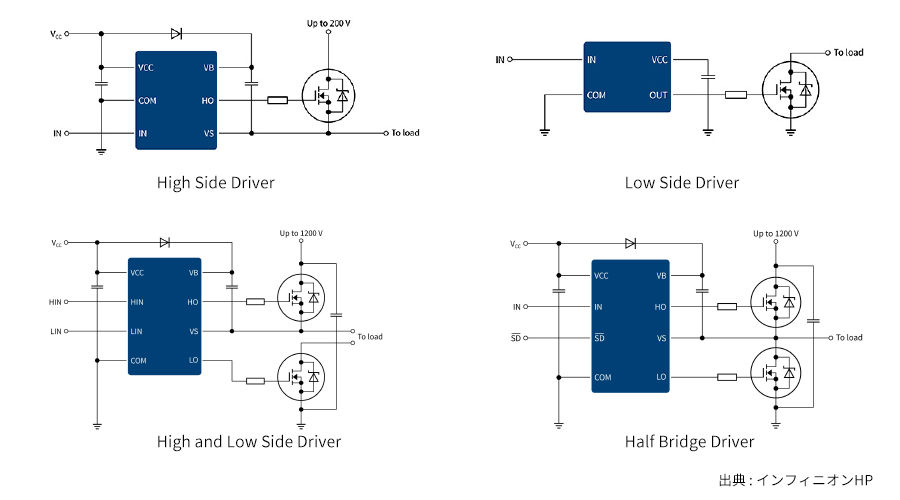

【回路構成による分類】
回路構成で分類されたゲートドライバ製品をインフィニオンHPから検索可能です。同じ回路構成でも電圧カテゴリによりいくつかの絶縁方式を用意しております。
■回路構成による分類はこちらから検索可能です。
