インフィニオンのIGBT

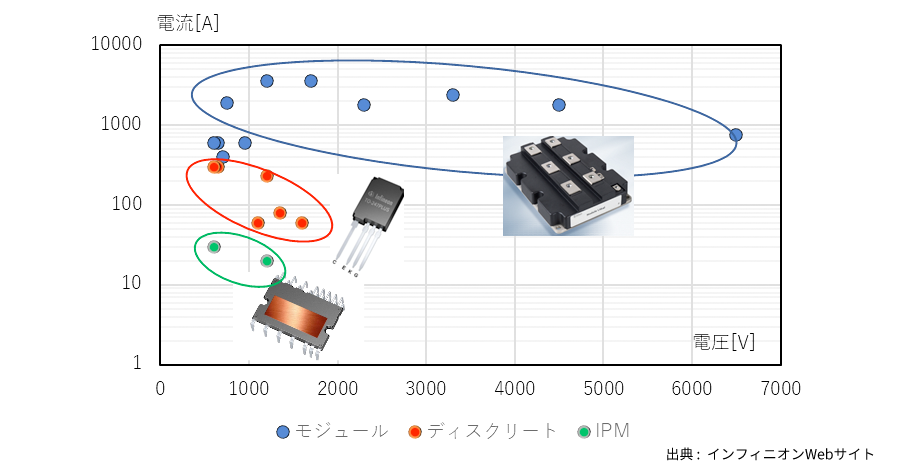

インフィニオンのIGBTについてIGBTディスクリート, IGBTモジュール、IPMに分けて特長と代表製品をご紹介いたします。
■ラインアップご紹介
IGBTディスクリート
インフィニオンは1990年に世界に先駆け低スイッチング損失のNPT構造のIGBTを発表しました。
2000年には更に導通損失を削減したTRENCHSTOP™ IGBTを発表し、最高水準の性能と品質を追求しながら 様々な用途に応じた豊富な製品群を提供しています。世代順にシリーズ名をご紹介します。
- HighSpeed3 H3 IGBT:TRENCHSTOP™ 2のスイッチング損失を低減し周波数100kHzを可能としました。短絡耐量10μsを規定しています。
- TRENCHSTOP™ 5:導通損失がクラス最小(VCEsat=1.05V)のL5、共振スイッチング向けで 価格性能比に優れたWR5/WR6(60kHz/75kHz)、高速ハードスイッチング向けF5/H5/S5(120kHz/100kHz/40kHz)の6ファミリがあります。
- TRENCHSTOP™ IGBT6 :HighSpeed3 H3 の導通損失、スイッチング損失を更に改善した製品です。短絡耐量は3μsを規定しています。

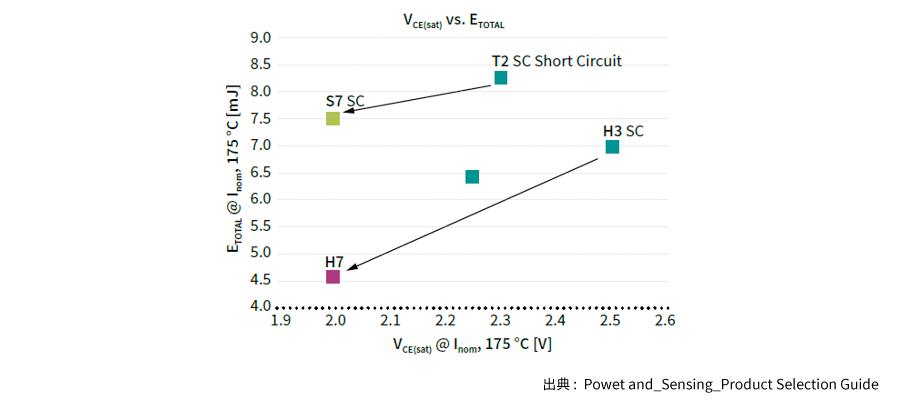

- TRENCHSTOP™ IGBT7 :スイッチング損失、導通損失を更に改善した第7世代の最新製品です。H3、T6をそのまま置換え可能な低スイッチング損失のH7ファミリ(100kHz)とT2の置き換えで更に低い導通損失を実現したS7、T7ファミリ(20kHz/40kHz、短絡耐量8μs/6μs)があります。お客様のシステムの大幅な効率向上を図れます。
■各シリーズのラインアップのご紹介
【IGBTディスクリート製品例(1200V TRENCHSTOP™ IGBT7)】

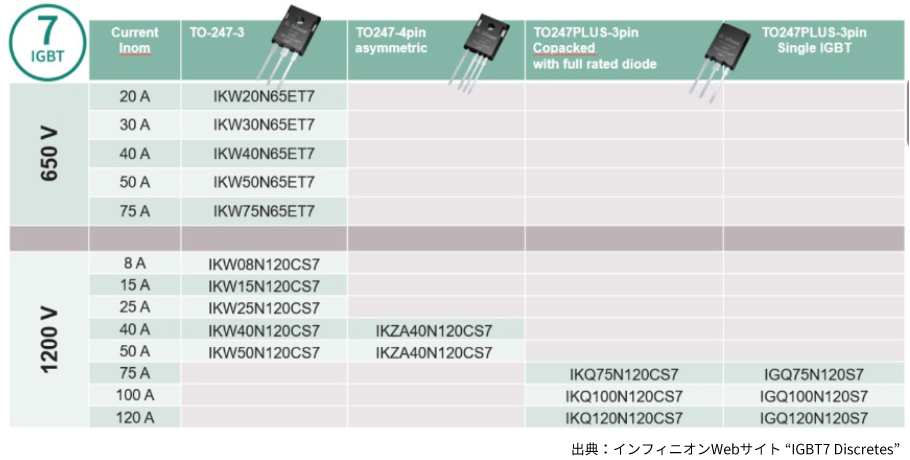

IGBTディスクリート第7世代1200V TRENCHSTOP™ IGBT7シリーズの S7、T7ファミリは、最大120Aの定格電流で産業用モータ制御、UPS/PVやエアコンのPFCトポロジーなどの用途に最適です。超ソフトリカバリのフル電流定格EC7 (エミッタ制御)ダイオードを搭載しており、低いスイッチング損失、VCE(SAT)の大幅な低減とQrrを実現し効率的でスムーズな動作が可能です。
IGBTパワーモジュール

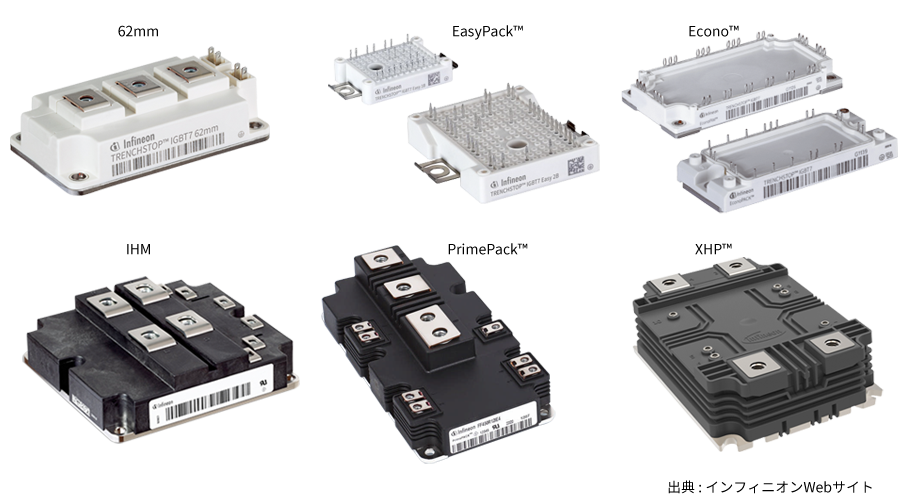

インフィニオンのパワーモジュールは様々な製品ファミリ、回路構成、電圧・電流定格で構成され広範囲な用途に対応します。製品ファミリは、34mm/62mm、EasyPack™ 、Econo™ 、IHM / IHV B、PrimePack™ 、XHP™ があり、最新のIGBTテクノロジを搭載しています。回路構成はチョッパー、デュアル、PIM、4パック、6パック、12パック、3レベル、ブースター、シングルスイッチを提供しています。
■各製品ファミリはインフィニオンwebサイトよりご参照ください。

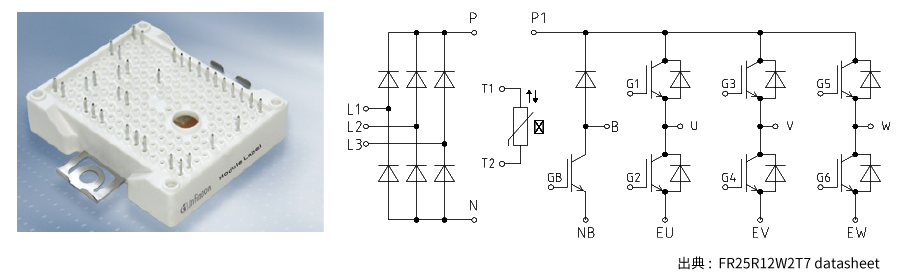

【パワーモジュール 製品例(FP25R12W2T7)】
- 型番 FP25R12W2T7
- 特長
・Easy Pack™ 1200V/25A PIMモジュール
・最新のTRENCHSTOP™ 7 IGBT+エミッタ制御EC7ダイオード
・NTCサーミスタ搭載
・低VCEsat : 1.6V@25A/25℃
・最大175℃の過負荷動作
・絶縁耐圧2.5kV AC 1分
・低熱抵抗 : アルミナ基板1.25℃/W
・Press FIT接合
- 用途:産業用モータ制御
IPM(Intelligent Power Module)
インフィニオンのIPM(注1) は600V耐圧では50~500WのCIPOS™ Micro、200~3000WのCIPOS™ Mini、1200V耐圧で750~3000WのCIPOS™ Maxiファミリ、20~200Wの CIPOS™ Nanoの4ファミリ(注2)を用意しています。
注1:IPM(インテリジェントパワーモジュール)はIGBT x6個、ゲートドライバ、PWM入力端子過電流TRIP入力、サーミスタ等を1つのパッケージに内蔵したものです。(パワーモジュールはIGBTとサーミスタを内蔵しますがゲートドライバは内蔵しません。インフィニオンはゲートドライバICを多種用意しておりそちらもご用命ください。)
注2:CIPOS™ NanoシリーズはIGBTでなくMOSFETとなります。
■各製品ファミリはインフィニオンwebサイトよりご参照ください。

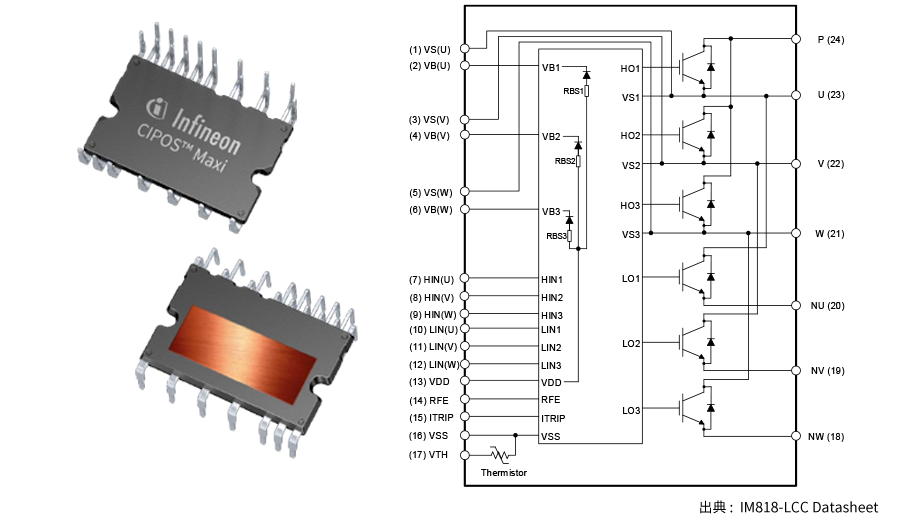

【IPM製品例(CIPOS™ Maxi IM818-LCC)】
- 型番 IM818-LCC
- 特長
・1200V/15A
・3kW以下10kHzのモータ駆動に最適
・NTCサーミスタ内蔵
・ブートストラップダイオード内蔵
・UL認証
- 用途:HVAC、産業用モータ制御
