ベーカーヒューズ｜3D 工業用内視鏡 Mentor Visual iQ
航空宇宙、発電、船舶、自動車、石油化学などの過酷な現場において、
一秒一秒が問われる非破壊検査（NDT）の確実性と効率を飛躍的に高める高度な産業用ビデオボアスコープ（ビデオプローブ）です。
業界初となる音声コマンド操作をはじめ、AIを活用した自動欠陥検出や自動ブレードカウント機能、高度なReal3D™測定技術を搭載。
クラウドベースのプラットフォームとのシームレスな連携により、検査時間の短縮と検出確率（POD）の向上を同時に実現し、
作業者の迅速かつ正確な意思決定をサポートします。
商品基礎情報
製品仕様
- 高度な計測機能 ：Real3D™ 測定技術（3Dステレオ測定、3Dフェーズ測定）を搭載し、ターゲット表面の完全な3D点群モデルを生成。
- ディスプレイと操作パネル：6.5インチ アクティブマトリックスXGAカラーLCD。昼間でも視認性の高いGorilla Glassマルチポイント静電容量式タッチスクリーンを採用。
- イメージセンサー ：1/6インチ または 1/10インチ Color SUPER HAD CCDカメラ。TrueSight™イメージング技術により、1.2メガピクセルの高解像度静止画と60fpsの滑らかなライブビデオフィードを提供。
- ハンズフリー操作 ：ノイズキャンセリングマイクおよび内蔵スピーカーを活用した音声コマンドに対応。画像の保存や輝度調整を声で操作可能。
- 耐環境性能 ：システム本体はIP65（防塵防水）、エラストマーバンパーを備えたマグネシウム・ポリカーボネート筐体。挿入部先端は水深約10.2m（1 bar）の防水性を確保。MIL-STD-810HおよびMIL-STD-461Gに準拠。
- 電源システム ：リチウムイオンバッテリー駆動。システムをシャットダウンせずにバッテリー交換が可能なウォームスワップ機能に対応。
- データ連携と記憶容量 ：最大160GB SSDオンボードメモリ搭載。Wi-Fi（802.11a/b/g/n）およびBluetooth 4.0をサポートし、InspectionWorksへの自動バックアップが可能。
製品ラインナップ表
|
パッケージモデル |
内部メモリー容量 |
プローブ対応 |
Analyticsパッケージ |
ターゲットとなる用途・検査レベル |
|
START |
40 GB SSD |
固定式 |
90日間の Analytics トライアル |
ベーシックな日常点検・目視検査に最適 |
|
ENHANCE |
80 GB SSD |
インターチェンジャブル（交換可能） |
1年間ライセンス (Blade Counter / Gas Power-assist) |
AI分析機能を活用し、検査の効率化を図りたい用途に最適 |
|
PRO |
160 GB SSD |
インターチェンジャブル（交換可能） |
2年間ライセンス (Blade Counter / Gas Power-assist) |
高度なPOD画像処理や精密な3D測定を要する複雑な検査に完全対応 |
(※全モデル共通で、MDI比較測定、音声コマンド、Wi-Fi経由のソフトウェアアップデートが利用可能です。)
製品の主な特長
- AIアナリティクスによる検査の自動化とヒューマンエラーの低減
独自のAI分析モデル「Gas Power-assist」により、ライブ画像の検査中にクラックや傷などの欠陥をリアルタイムで検出し分類します。また、「Blade Counter」機能はタービンブレードのエッジの動きを追跡し自動的にカウントを行います。サードパーティ製（Aiir Innovations等）の民間航空エンジン用欠陥検出モデルとの連携や、企業独自の解析アルゴリズムの組み込みも可能です。 利点: 検査官によるブレードの手動カウント作業や、目視による微細な欠陥の見落としリスクを大幅に削減します。データ処理時間を最大95%削減、検査時間全体を最大33%短縮しつつ、検出確率(POD)を最大150%向上させ、設備のダウンタイム最小化と点検品質の均一化に直結します。 - 複雑な形状でも高度な判定を可能にする「Real3D™ 測定技術」

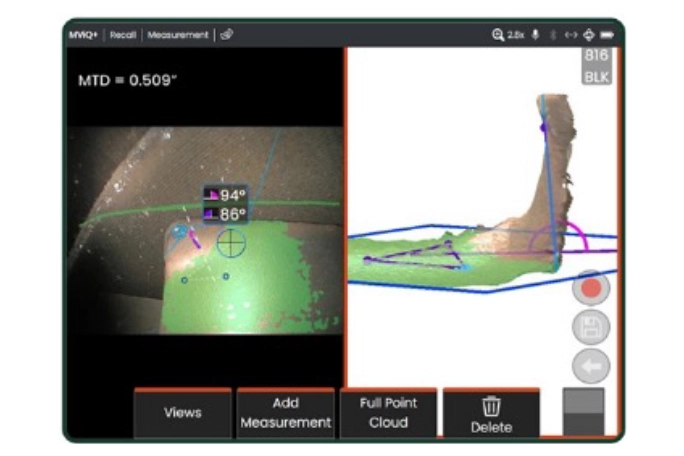

単一の光学チップを使用した3Dステレオ測定や、特許取得済みの3Dフェーズ（3DPM）測定技術を採用しています。高度なキャリブレーションとアルゴリズムにより、ターゲット表面の高精細な3D点群モデル（ポイントクラウド）を生成。長さ、深さ、面積、角度などを自由な角度からリアルタイムで正確に測定します。 利点: プローブの動きの影響を受けにくく、従来の計測が難しかった光沢面や複雑な凹凸面でも高精度な測定が可能です。欠陥の寸法や深刻度を正確に数値化し3Dで視覚化できるため、部品の継続使用や交換の判断 （合否判定）を確信を持って行うことができ、過剰メンテナンスや予期せぬ故障を未然に防ぎます。 - InspectionWorks連携とMDIによるデータ管理・レポート作成の大幅な効率化
クラウドベースの非破壊検査プラットフォーム「InspectionWorks」とシームレスに連携し（Push2IW機能）、検査データを自動的にクラウドへ安全にバックアップします。さらに、MDI（Menu Directed Inspection）ソフトウェアが画面上で検査手順をガイドし、取得した画像への自動タグ付け、適切なファイル命名をバックグラウンドで行います。 利点: 現場での検査終了後に行う、オフィスでの煩雑な画像整理やレポート作成にかかる工数を劇的に削減します。標準化されたテンプレートに沿って検査を進められるため作業者間のバラツキがなくなり、グローバル拠点間での検査データの迅速な共有とトレンド解析が容易になります。 - 過酷な現場環境を想定した堅牢な設計
米国防総省制定の環境試験規格（MIL-STD-810H / MIL-STD-461G）をクリアしたIP65の堅牢筐体を採用しています。両手が塞がりがちな現場でも、音声コマンドによってライブビデオの静止や画像保存をハンズフリーで実行可能。さらに、システムをシャットダウンすることなくバッテリーを交換できるウォームスワップ機能（ホットスワップ相当）を備えています。 利点: 高所や足場の悪い狭所など、ボアスコープ本体の操作が困難な危険な現場でも、安全かつ効率的に検査を遂行できます。また、長時間の連続検査においてバッテリー交換によるシステム再起動のタイムロスが発生せず、作業の連続性と集中力を維持できます。
対応光学アダプタレンズ
検査対象の形状や用途に合わせて、最適な光学アダプタレンズに交換可能です（インターチェンジャブルプローブ仕様の場合）。標準的な直視・側視レンズのほか、高度な3D計測を可能にするステレオ測定用や3Dフェーズ測定（3DPM）用のレンズなど、多彩なラインナップをご用意しています。
 |
プローブ径 | レンズの種類 | 視野角 | 観察深度 (mm) |
| 4.0 mm | 直視 | 80° / 115 | 4～∞ など | |
| 側視 | 115° / 120° | 1～30 / 6～∞ | ||
| ステレオ測定 | 55°/55° (直視/側視) | 4～∞ など | ||
| 6.1 mm | 直視 | 50° / 80° / 90° / 120° | 3～200 など | |
| 側視 | 50° / 80° / 120° | 1～160 など | ||
| ステレオ測定 | 60°/60° (直視) / 50°/50° (側視) | 2～80 | ||
| 3DPM (フェーズ測定) | 105° (直視 / 側視) | 2～250 | ||
| 6.2 mm | 直視 / 側視 | 80° / 120° | 2～200 など | |
| ステレオ測定 | 60°/60° (直視/側視) | 2～200 | ||
| 8.4 mm | 直視 / 側視 | 40° / 80° / 120° | 3～500 など | |
| ステレオ測定 | 60°/60°(直視/側視) | 4～50 |
(※上記は代表的なレンズの仕様です。各レンズには識別色と固有のパーツナンバーが割り当てられています。詳細なリストはカタログをご参照ください。)
