BIRD Electronic|無線式列車制御システム点検用アナライザ レイルホークキット(RailHawk kit)

<レイルホークキットで点検可能なシステム例>
・地上局アンテナ / 車上局アンテナ・・・アンテナの周波数特性点検
・同軸ケーブル / LCXケーブル・・・ケーブルの断線点検
・地上無線局 / 車上無線局・・・無線機の出力点検
商品基礎情報

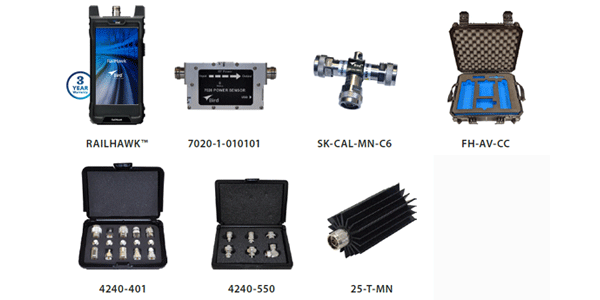

レイルホークキット基本構成
- RailHawk : ハンドヘルドネットワークアナライザ : 1〜6000MHzに対応
- SK-CAL-MN-C6 : ネットアナ校正キット N型オスコネクタ付属
- 7020-1-010101 : 無線出力測定用パワーセンサ 350〜4000MHz / 0.15〜150Wに対応 N型メスコネクタ付属
- 25-T-MN : 25W対応ターミネーション(終端器) N型オスコネクタ付属
- 4240-401 : 各種変換アダプタ N、BNC、TNC、UHF、SMAのオス-メスで変換可能
- 4240-550 : 各種変調アダプタ N、7/16DINのオス-メスで変換可能
- FH-AV-CC : 上記収納可能なハードケース
レイルホーク運用例① アンテナ周波数特性(VSWR)測定
レイルホークは実際の運用周波数帯でアンテナの性能評価(周波数特性測定)を行うことができます。

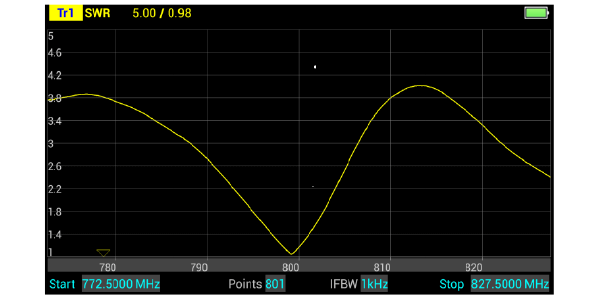

下図は横軸:周波数、縦軸:SWRで800MHz帯アンテナの性能評価をした際の実際の測定画面になります。
800MHz近辺でSWR値が安定し、このアンテナが占有帯域で問題なく通信ができていることが確認されます。
アンテナ占有帯域において、SWRが高い値を示している場合は、システム通信に何らかの不具合が発生しているケースが考えられ、アンテナ交換の目安にもなります。
レイルホーク運用例② 同軸ケーブル / LCXケーブルの断線確認
線路に敷設された同軸ケーブルやLCXケーブルは雨風に曝されることによる経年劣化やコネクタの緩み、また害獣が被膜を噛み切る等様々な要因からしばしば断線が起こります。断線による通信障害の復旧にはケーブルの断線箇所を素早く見つけることが必須となりますが、レイルホークでは断線箇所を一目で、素早く特定が可能です。

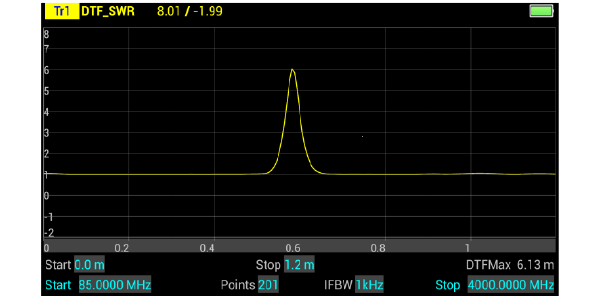

下図は横軸:距離、縦軸:SWRで実際に断線しているケーブルを測定した測定画面になります。
機器から0.6mのポイントでSWRが高い値を示し、その地点でケーブルが断線していることが確認されます。
設定によって最大測定距離は決まってまいりますが、スペック上最大1,500mまで測定が可能です。

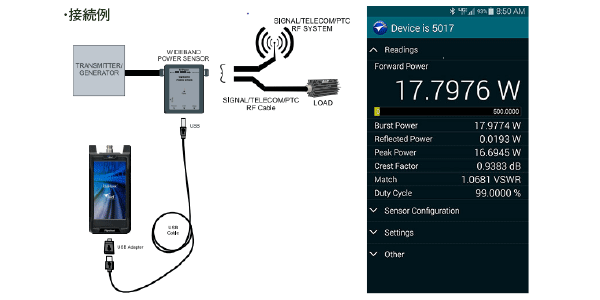

レイルホーク運用例③ 無線機出力測定
付属のパワーセンサとターミネーション(終端器)を用いることで無線機の出力(パワー)測定が可能です。無線機が所定のパワーを出力していないと通信障害につながるケースがあり、定期的に点検を実施することで事前に通信障害を防ぐことに繋がります。
※ATACS(400MHz帯)やCBTC(2.4GHz帯)の帯域にも対応
